第4章 生产程序制作 Rev00
4-3-6-2 设置项目
1) 角度
指定元件吸取角度。将用元件数据设置的角度作为初始值来设置。
变更时，请用键盘输入。
在“吸取数据”中输入角度时，“元件数据”、“数据库”中的角度不被改变。
2) 供给
可指定将送料器设置在前面或后面。
在初始状态时选择“自动选择”。
设置为自动选择时，进行优化送料器配置。
●自动选择：进行优化送料器配置。
●前面：从前面供给元件。
●后面：从后面供给元件。
设置“前面”或“后面”，则可输入“角度”、“编号”、“型号”、“通道”(仅管状送料
器)、“吸取坐标”、“状态”。
※可选择多个吸取数据，进行统一变更。此时，只能变更为自动选择。
※托盘支架、DTS、MTC、MTS 职能选择“后面”。
3) 编号
输入供给设备的安装位置。
●带状送料器、管状送料器、散件送料器：送料器的前端有固定销，请输入该销在主体送料
器安装孔中所插入孔的编号。
●托盘支架：请指定安装标记所标示的送料器安装孔编号。
●DTS：自动设置为机器设置中所指定的安装孔编号。
●MTC/MTS：指定托盘元件的容纳层。
不能在已设置的供给装置编号的位置上设置其他的供给装置。
例) 将 12mm 带状送料器设置为 10 号时，不能在 10 号～12 号设置其他的供给置。
4-61
第4章 生产程序制作 Rev00
4) 类型(仅管状送料器和托盘需要设置)
选择管状送料器和托盘的种类。
显示元件数据所设置的内容。需变更时，请用元件数据进行变更。

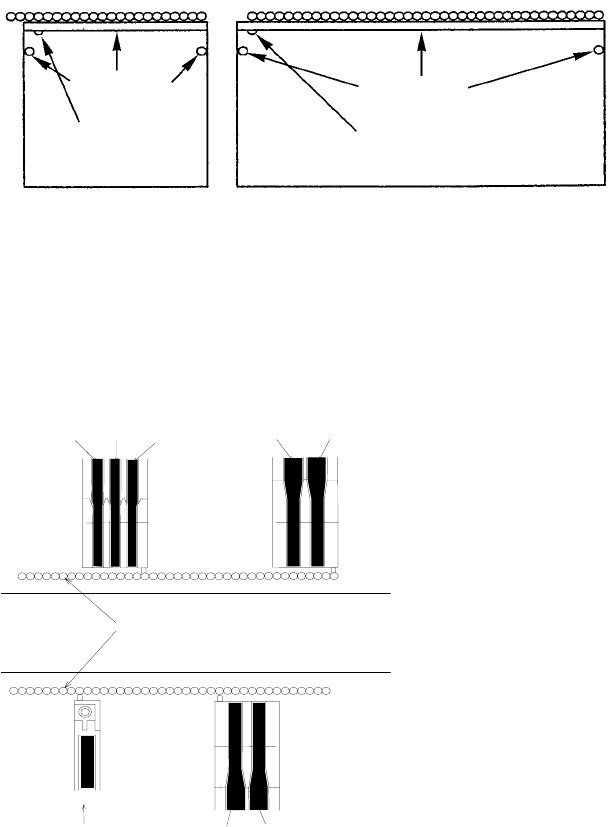

●托盘支架时：
托盘支架有“型号 1(所有规格)”与“型号 2(半规格)”两种。
型号 1
型号 2
安装标记
安装标记
顶住
顶住
*安装托盘支架时，请将安装导杆对准送料器的安装孔后插入。
5) 通道(仅管状送料器需要设置)
选择管状送料器的通道编号。
通道编号前面、后面都朝着机器，从左到右按顺序为1，2。
通道 3
通道 2 通道 1 通道 2 通道 1
送料器安装孔
传送通道
R-1
39
R-1
39
通道 1
通道 1 通道 2
当为DTS时，指定托盘的元件的容纳层。此时，根据元件数据的托盘信息计算并显示DTS的吸
取位置。
DTS上层为第1层，下层为第2层。
4-62
第4章 生产程序制作 Rev00
6) 吸取坐标
指定吸取位置的XY和Z坐标。输入供给、编号项目时将被自动计算并显示。另外，请根据示教
进行微调。
● 为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和
头靠近装置。
● 在从未进行过送料器支架识别的情况下(返回原点后或支架上升
后)进行示教时，贴片头会横越供给装置的上方。因此请勿将手和
脸等伸入或靠近装置内。
● 使用 HMS 时，切勿使激光直接或通过镜面反射进入眼内。
注意
带状送料器·管状送料器·散件送料器只可输入“X1Y1”。在托盘的情况下，贴片头要移动
到各元件的位置进行吸取，因此，必须进行3处(下图X1Y1、X2Y2、X3Y3)示教。另外，当为MT
C时，由于吸取动作是在MTC内进行，因此不必输入“Z”。
基板
机
器前
侧
传送线路
托盘顶住位置
DTS、托盘支架
MTS、MTC、
拉出放进
XY 不是元件中心，请设置放
入元件的框的中心。
※ XY 或 Z 的吸取位置不正确时，易发生芯片站立和吸取错误等。
供给装置
框
元件
元件中心
框的中心
7) 状态
在生产进行时，指定是否使用该元件的供给装置。初始设置为“使用”。变更时，单击[F2]键或
鼠标右键。
有多个元件供给装置(送料器等)时，请指定本次生产使用的供给装置。
只有1个供给装置时，若指定“No”，则会在数据一致性检验时发生错误。另外，有多个供给
装置时，被设置为“No”的供给装置不能替代。
4-63
