第 1 章 设备概要 Rev00
1-4-8 略语说明
意 义
略语
日语 英语
ATC 自动工具交换装置 (Auto Tool Changer)
BMR 坏板标记阅读器 (Bad Mark Reader)
CVS 元件检验系统 (Component Verification System)
DTS 双托盘支架 (Dual Tray Server)
EPU 外部编程装置 (External Programming Unit)
FLMA 焦点膜块激光校准 (Focused Modular Laser Align)
FPI 送料器台位置指示器 (Feeder Position Indicator)
HLC 主生产线计算机 (Host Line Computer)
HMS 高度测量装置 (Height Measurement System)
HOD 手控操作盘 (Handheld Operating Device)
MNLA 多吸嘴激光校准 (Multi Nozzle Laser Align)
MTC 矩阵托盘交换器 (Matrix Tray Changer)
MTS 矩阵托盘服务器 (Matrix Tray Server)
OCC 位置校正摄像机 (Offset Correction Camera)
PWB 基板 (Printed Wiring Board)
VCS 图像识别元件位置修正装置 (Vision Centering System)
1-18
第 1 章 设备概要 Rev00

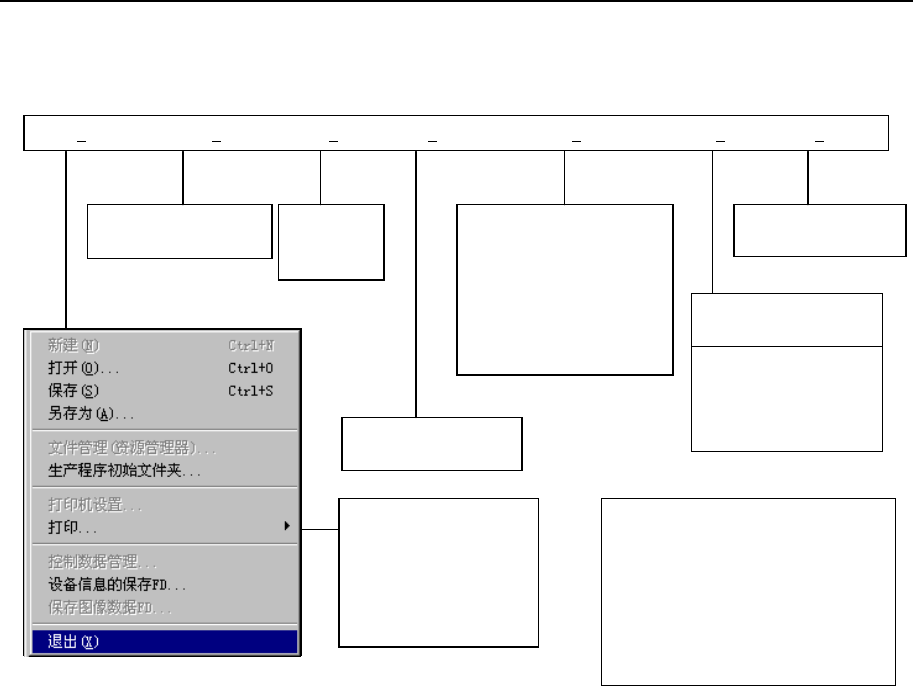

1-5 菜单的构成
1)桌面
关于 KE-2000 的帮
助程序
用户级别变更…
用户级别环境设置…
操作选项…
命令按钮设定
语言显示选择设定…
运行环境设定…
预热…
空运行…
自动校准…
装置运行信息…
机械控制参数设置…
MS 参数设置…
维护日志…
机器设置…
手动控制…
基板生产…
试打…
空打…
生产程序编辑…
数据库编辑…
新建(N) Ctrl+N
打开(
O)… Ctrl+O
覆盖保存(
S) Ctrl+S
另存为(
A)…
文件管理(Explorer)…
生产程序初期目录…
打印机设定…
打印…
>>
控制数据管理
设备信息的 FD 保存
保存图像数据至 FD…
关闭(X)
生产程序一览表…
重试一览表…
生产管理信息…
装置运行信息…
机器设置…
操作选项…
文件(F) 程序编辑(E) 生产(P) 设置(S) 维护(M) 选项(O) 帮助(H)
*1「命令按钮设定」，对属于「维护」
级别以下的用户，不能显示。
*2「语言显示选择设定」功能，在
英文版机器软件上，或英文班
应用软件上不能使用。
*3「运行环境设定」系开发专用功
能，通常情况下不能显示。
1-19
第 1 章 设备概要 Rev00
2)程序编辑
命令(C) F1
版本信息(
A)…
登录(B)
调出一览(
C)…
重新调出(R)…
基板数据(B)
贴片数据(
P)
元件数据(
C)
吸取数据(
I)
图像数据(
V)
送料器配置…
工具栏
优化(G)…
剪切(T) Ctrl+X
删除(
D)
复制(
C) Ctrl+C
粘贴(
P)… Ctrl+V
插入行(
I)
分行(
U)
跳过(
J)… Ctrl+G
检索(
F)… Ctrl+F
检索前面(
R) F7
检索后面(
N) Shift+F7
替换(
L)…
复制单元(
O) Ctrl+E
粘贴单元(
A) Ctrl+R
更改元件名称(
H)…
元件分布情况
>>
打印(P) >>
环境设定(C)…
程序数据(P)…
吸嘴分配(
N)
生产管理信息(
M)
优化(
O) >>
选项(O)
供给数量(
S)
结束程序编辑(X)
另存为(A)…
新建（N） Ctrl+N
打开（
O） Ctrl+O
覆盖保存（
S） Ctrl+S
生产信息(Z)
分开贴片数据(P)…
吸嘴分布(
N)…
零件供给数(S)…
数据完成情况(S)
统一性测试(
L)…
生产程序复制(Z)…
所有元件(Y)
元件类别(
Z)
前面(F)…
后面(
R)…
BOC(B)…
送料器台(
F) >>
贴片位置(P)…
吸取位置(
I)…
吸取高度(
H)…
标记(M) >>
坐标系(
C) >>
标记数据库(M)…
传送(T) >>
测定(
M) >>
检查(
I) >>
确认(
C) >>
管理(
A) >>
基板送入(L)…
基板送出(
E)…
自动基板宽调整(
A)…
单独(C)…
连续(
A)…
识别(V)…
共面性检查(
C)…
展开粘贴(M)…
图像复制(
V)…
文件(F) 编辑(E) 数据(C) 优化(O) 表示(V) 机器操作(M) 数据库(D) 帮助(H)
1-20
