第 5 章 其它功能 Rev00 5-4-4 设置各组 从菜单栏中选择“设置各组”，显示如下图所示的项目。 图 5 - 17 设置各组的项目 5-4-4-1 ATC 吸嘴的分配 设定配置在ATC的各吸嘴的信息。 选择ATC吸嘴分配，则显示下图的ATC吸嘴分配的设置画面。 设置“吸嘴Ｎｏ．”、“吸嘴类型”、“真空值”、“吸 嘴高度”。设置将自动进行。也可 通过键盘来输入“吸嘴Ｎｏ．”。 图 5 - 18 ATC 吸嘴分配设置画面 5-41
第 5 章 其它功能 Rev00
5-4-3 文件
5-4-3-1 已注册的吸嘴一览表
显示已注册的吸嘴一览表及其信息。
从菜单栏中选择“文件”/“注册吸嘴一览”，则显示已注册的吸嘴编号一览表。
吸嘴信息窗口
注意
请绝对不要改变该内容。
如果改变，有可能导致贴
片不良等问题。
需要进行设置时，请向本
公司技术人员垂询。

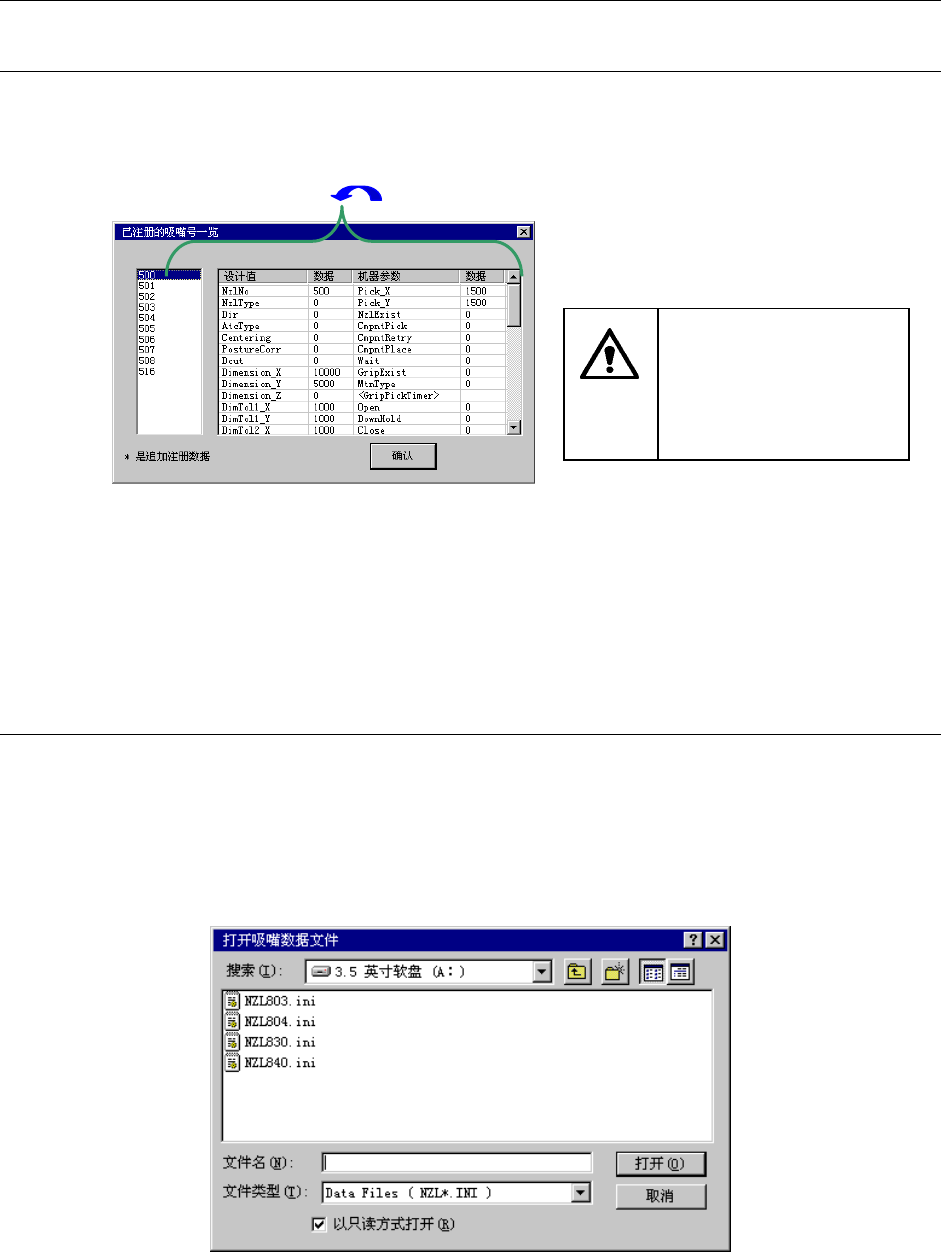

图 5- 15已注册的吸嘴一览
左侧的列表框中显示当前已注册的吸嘴编号一览表。在初始设置中，仅显示标准吸嘴和可选
吸嘴(500～508，510～517)。
右侧的列表框中显示左侧列表框中已选中的吸嘴数据。
5-4-3-2 读取吸嘴数据
使用特别订购的吸嘴时，将特别订购吸嘴的信息追加设置到系统中。
通常用FD来提供追加吸嘴的信息。
追加吸嘴信息的文件格式为“NZL***.ini”的ini文件(“***”为吸嘴编号)。
从菜单栏中选择“文件”/“读吸嘴数据”，则显示“打开吸嘴数据文件”画面。
选择指定的文件，按下“打开”按钮，则该文件被注册。
图 5- 16打开吸嘴数据文件的画面
可在“已注册吸嘴编号一览(图5- 15已注册的吸嘴一览)”中确认已追加的吸嘴编号。
5-40
第 5 章 其它功能 Rev00
5-4-4 设置各组
从菜单栏中选择“设置各组”，显示如下图所示的项目。
图 5- 17设置各组的项目
5-4-4-1 ATC 吸嘴的分配
设定配置在ATC的各吸嘴的信息。
选择ATC吸嘴分配，则显示下图的ATC吸嘴分配的设置画面。
设置“吸嘴Ｎｏ．”、“吸嘴类型”、“真空值”、“吸嘴高度”。设置将自动进行。也可
通过键盘来输入“吸嘴Ｎｏ．”。
图 5- 18 ATC 吸嘴分配设置画面
5-41
第 5 章 其它功能 Rev00
5-4-4-1-1 设置方法
基准贴片头安装吸嘴后，用激光来测定吸嘴顶端的高度(反映在吸嘴高度中)与吸嘴的外形宽
度(反映在吸嘴编号中)，并获得真空值。
1) 个别设置：单击相应的吸嘴编号，按下“F3”键，即可设置。
按下“DELETE”键或“BACK SPACE”键即可删除。
2) 统一设置：统一自动设置所有的 ATC 编号或已选择的多个 ATC 编号。
<设置步骤>
(1) 请点击“自动”按钮。
(2) 显示如下的画面。
选择要设置的 ATC 编号，单击“确认”。
全部选择时，点击“全部选择”后，单击“确认”。
图 5- 19 ATC 选择画面例（KE-2060）
选择“ F3” 或“ 确认” 后，轴开始移动，进行吸嘴的装卸。因此，在按下“ F3”
或“ 确认” 前，请务必确认装置内部无人作业。另外，为了避免人身伤害，在
设备运行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
① 中断自动设置时，请按下“STOP”开关。
② 在自动设置前，当已输入的吸嘴编号与自动设置所获得的吸嘴编号不同时，优先使用自
动设置获得的吸嘴编号。
③ 分配特别订购吸嘴时，请在执行自动设置后，重新输入正确的吸嘴编号。
5-42
