第4章 生产程序制作 Rev00 ③ 元件选择(一览显示) 显示迄今为止的输入内容。 图 4-5- 7替换内容的确认 ●替换：逐一变换已选择行的数据。 ●全部替换：进行所有数据的变换。 ●询问替换元件 选中选项时，在对每1项的变更进行替换前，显示变更内容的确认画面。 图 4-5- 8变更内容的询问对话框 4-104
第4章 生产程序制作 Rev00
9) 替换
对于所有已指定的元件，根据指定的条件，统一替换“元件数据”的“附加信息”、“扩展”、
“检查”各项。
① 条件设定
从编辑菜单中选择“替换”，启动如下的“替换元件数据向导”。

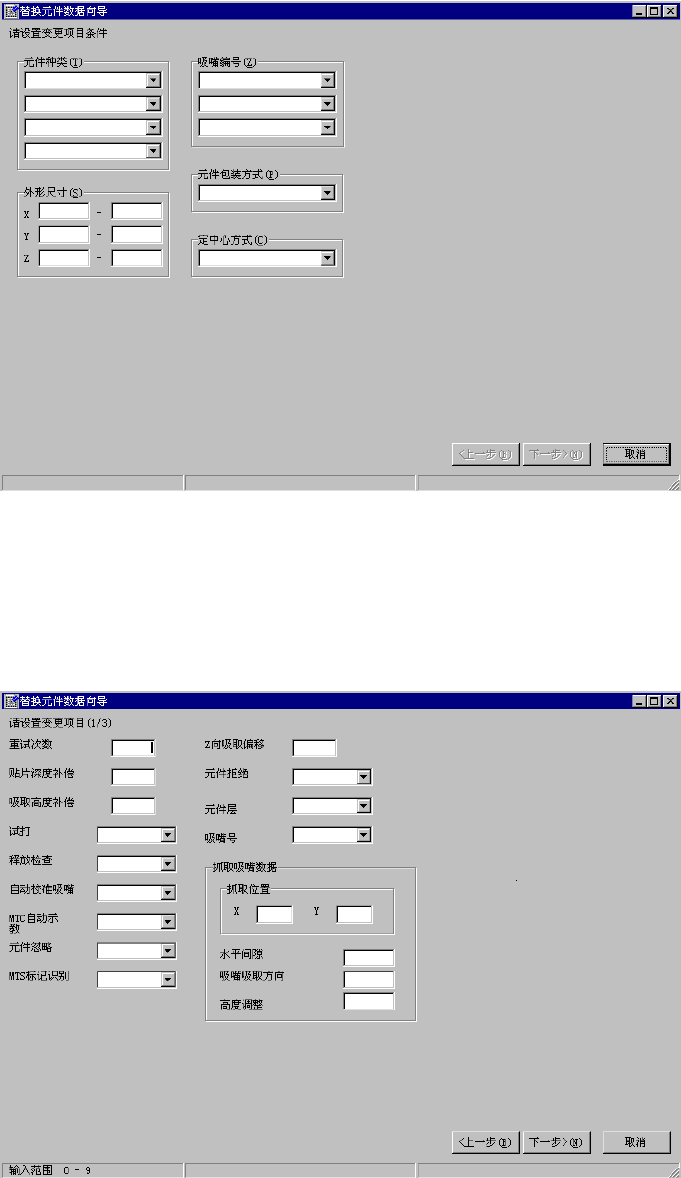

图 4-5- 5替换元件数据向导 条件设定画面
设定作为替换对象的元件的条件，单击“下一步”。
② 替换值的设定
显示元件数据附加信息标签的内容。
分别对各数据输入想要变更的值，单击“下一步”。
图 4-5- 6替换设定画面(1)
4-103
第4章 生产程序制作 Rev00
③ 元件选择(一览显示)
显示迄今为止的输入内容。

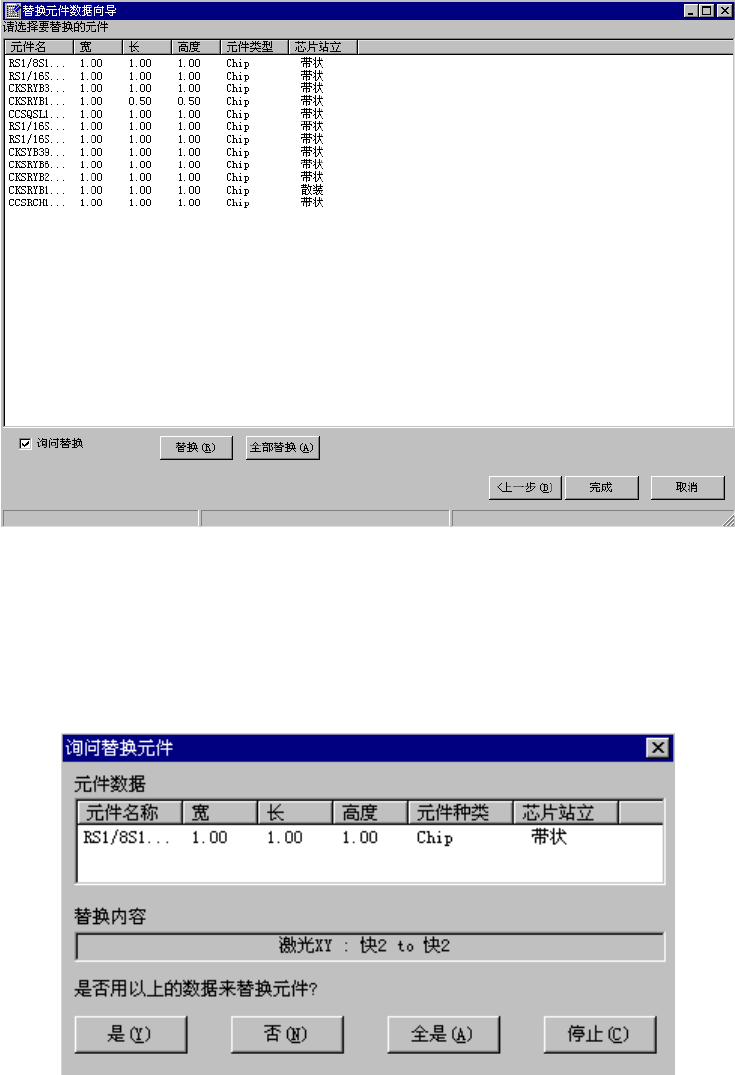

图 4-5- 7替换内容的确认
●替换：逐一变换已选择行的数据。
●全部替换：进行所有数据的变换。
●询问替换元件
选中选项时，在对每1项的变更进行替换前，显示变更内容的确认画面。
图 4-5- 8变更内容的询问对话框
4-104
第4章 生产程序制作 Rev00
10) 单格复制
将选中的单格登录到内存中。对象单格为X、Y、角度、元件名。
将其粘贴在数据中时，请执行下面的单元粘贴命令。
11) 单格粘贴
将通过单元复制登录到内存中的数据覆盖到光标所在行的相应项上。
·用“X”、“Y”、“角度”自剪切的各数据，只能粘贴到相同类型的单元中。
12) 修改元件名称
执行修改元件名称。
选择后显示如下画面。请输入要变更的元件名，并单击“确定”。
图 4-5- 9修改元件名称对话框
13) 反映元件阶层
将“元件数据”的阶层反映在“贴片数据”中。
14) 粘贴矩阵
将剪切或复制中的选定范围进行粘贴。
对剪切或复制中的选定范围进行数据插入。
由于确定了 X 的复制回数Y 的复制回数和 X 定位Y 定位指定，所以在对 X 方向位置Y 方
向位置进行增减调整的同时还可以进行矩阵状复制。
在执行了贴片数据的粘贴后，元件 ID 将全部作为# 粘贴。
读取数据时，多次选择的复制不能实现。
图 4-5- 10展开粘贴对话框
①复制回数 X ：X 方向上复制回数指定。
②复制回数 Y ：Y 方向上复制回数指定。
③X 定位 ：X 方向的贴片或是吸取位置的増值或减值的指定。
④Y 定位 ：Y 方向的贴片或是吸取位置的増值或减值的指定。
⑤OK ：粘贴实行。
⑥退出 ：粘贴中止。
4-105
