第4章生产程序制作 Rev00

4-3-7-1 图像数据画面显示

显示图像数据后，先打开一览表画面。从一览表画面可看到图像数据的一览，还可进行编辑。

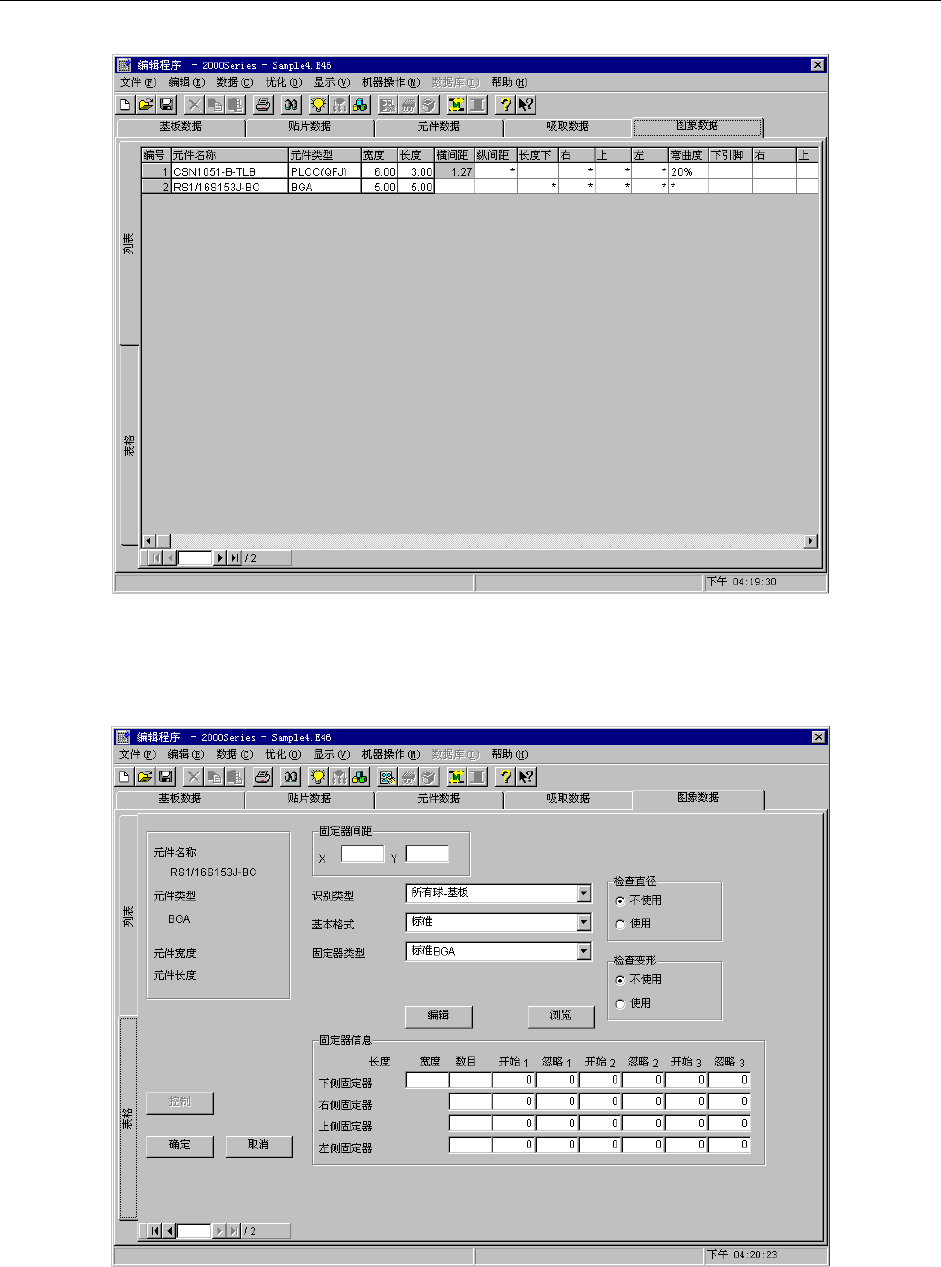

图 4-3- 23图像画面(一览表)

双击元件名或单击画面左侧的“表格”标签，则打开下面的表格画面。

表格画面因元件种类而异。

图 4-3- 24图像画面(表格)

4-66

第4章生产程序制作 Rev00

4-3-7-2 设置项目

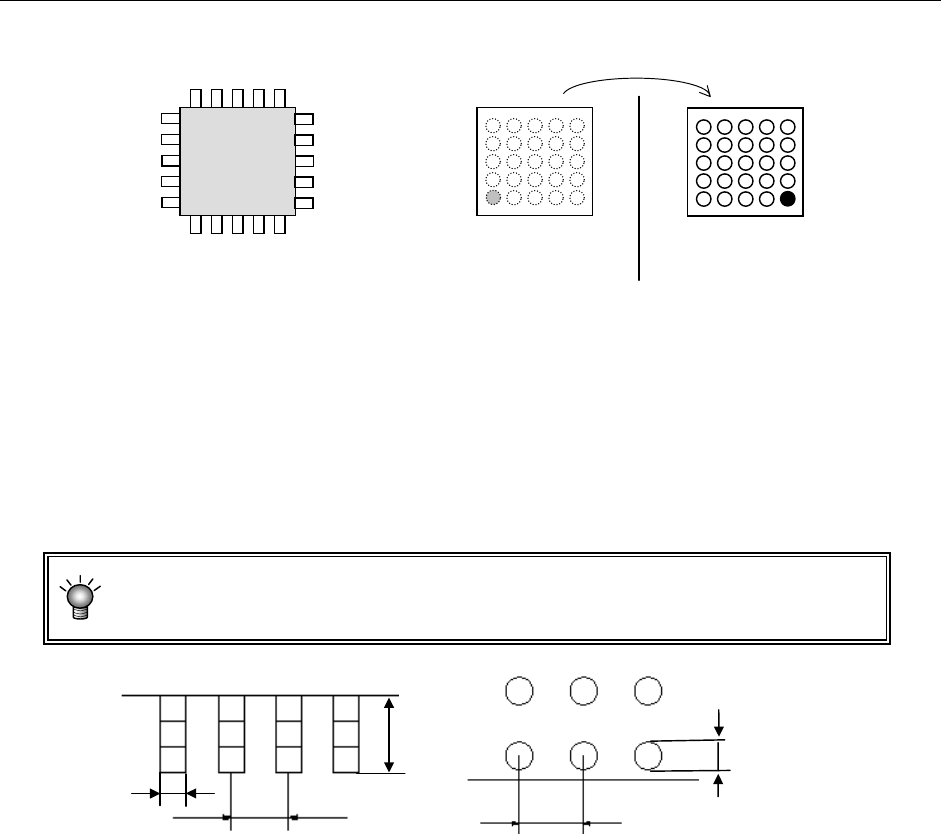

QFP、连接器等的引脚元件采用俯视图，BGA等球形元件采用仰视图来制作。

仰视图

俯视图

<QFP(俯视图)> <BGA>

4-3-7-2-1 “ 元件名” 、“ 元件种类” 、“ 元件尺寸(横、纵)”

显示“元件数据”中已输入的值。变更时，请用“元件数据”进行。

4-3-7-2-2 间距(X、Y)

输入引脚间或球面间(从引脚或球面中心到下一个引脚或球面中心)的距离。

请正确输入“间距”值。“外形尺寸”、“引脚长度”等虽然有一定的盈余，但对于“间

距”来说，即使有 10

µm(0.01mm)的误差也可能会发生识别错误。

长度

宽度

间距

4-67

第4章生产程序制作 Rev00

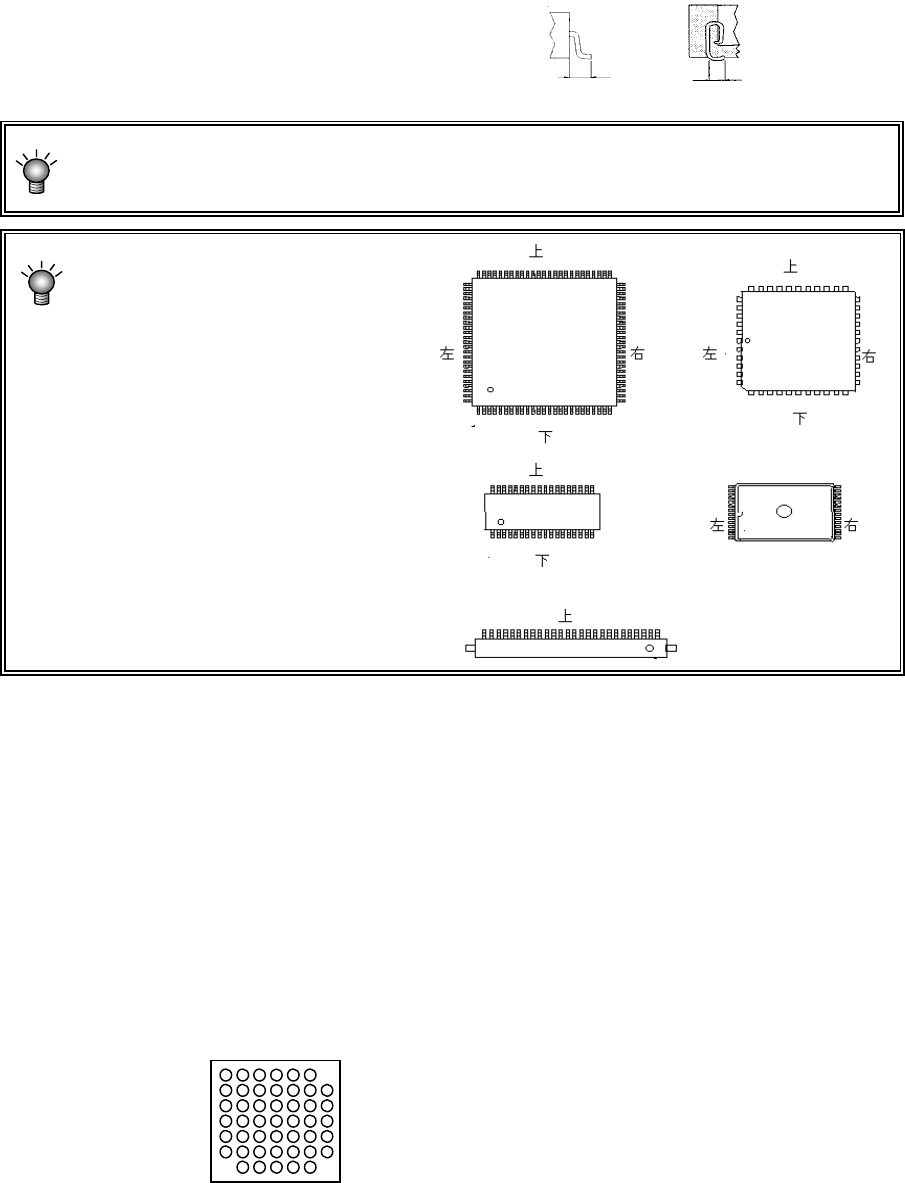

4-3-7-2-3 引脚的长度下、右、上、左

输入引脚的长度。有下、右、上、左的输入位置，根据元件种类决定需要的输入位置。对于Q

FP，由于4个方向长度相同，只需输入1处(长度下)。(显示*标记的项目不需要输入。)

引脚长度

输入用 VCS 识别的长度值。当为 QFJ 时，由于直到模板内侧(元件底部) 都有引脚，因

此可输入比从上面看的长度稍大些的值。

图像数据中的“下、右、上、左以

本装置中所定义的 0 度的贴片方

向为基准来表示。”

4-3-7-2-4 宽度

输入引脚宽度或球的直径。

4-3-7-2-5 下、右、上、左

输入各个方向的引脚数或球数。

即使为缺球的BGA，也请输入假定无欠缺状态时的数目。

关于球欠缺部位，在下一页“7) 欠缺开始/欠缺数”画面中输入。

当为如下图的BGA时、下、右、上、左都输入“7”。

仰视图
