第4章 生产程序制作 Rev00
4-5-4-1-2 自动调整基板宽度
可调整基板传送宽度。
选择菜单后，显示如下的画面。
<步骤>
① 输入基板外形尺寸。
② 需要变更的宽度有盈余
时，设置盈余宽度。
③ 单击“移动”。
(未进行宽度返回原点
时，应先进行宽度返回
图 4-5- 26基板宽度的自动调整
1) 基板宽度的移动
将传送宽度移动到基板外形尺寸+调整好余宽的宽度，运行时的传送宽度的值适用以下项目的
设定值。
2) 基板外形尺寸
设定基板外形尺寸。初始值设定为基板数据中的基板外形尺寸(Y)。
3) 余宽
设定基板与传送导轨的余宽。
使用主体前面的手柄进行调整后，按下“取得”按钮，将当前的传送宽度与基板外形尺寸的
差值作为余宽进行登录。
4) 基板传送按钮
调出基板搬入/搬出。
5) 宽度返回原点
进行基板宽度自动调整的返回原点。
6) 适用按钮
将余宽值应用于生产条件。
4-123
第4章 生产程序制作 Rev00
4-5-4-2 检测
可进行实际使用元件的贴片头安装,并将用各硬件测到的数据值反映到生产程序中的功能。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-2-1 检测模式
有“连续检测”和“单独检测”2种检测模式。可通过菜单选择来切换运行模式。
以下为各模式的功能。
表 4.5.4.2.1-1 检测模式的内容与菜单
检测子菜单 运行模式 运行内容
单独 单独检测 检测元件画面表格中显示的元件。
连续 连续检测
检测生产程序数据内所有元件/条件一致的产品。可通过单
独模式，对在检测中因某种原因而导致检测失败的元件进行
个别检测。
4-5-4-2-3 检测的操作
1) 单独检测
仅检测被选择的元件。
① 单独检测条件的设定
从菜单栏中选择“机器操作”/“检测”/“单独”，显示如下画面。

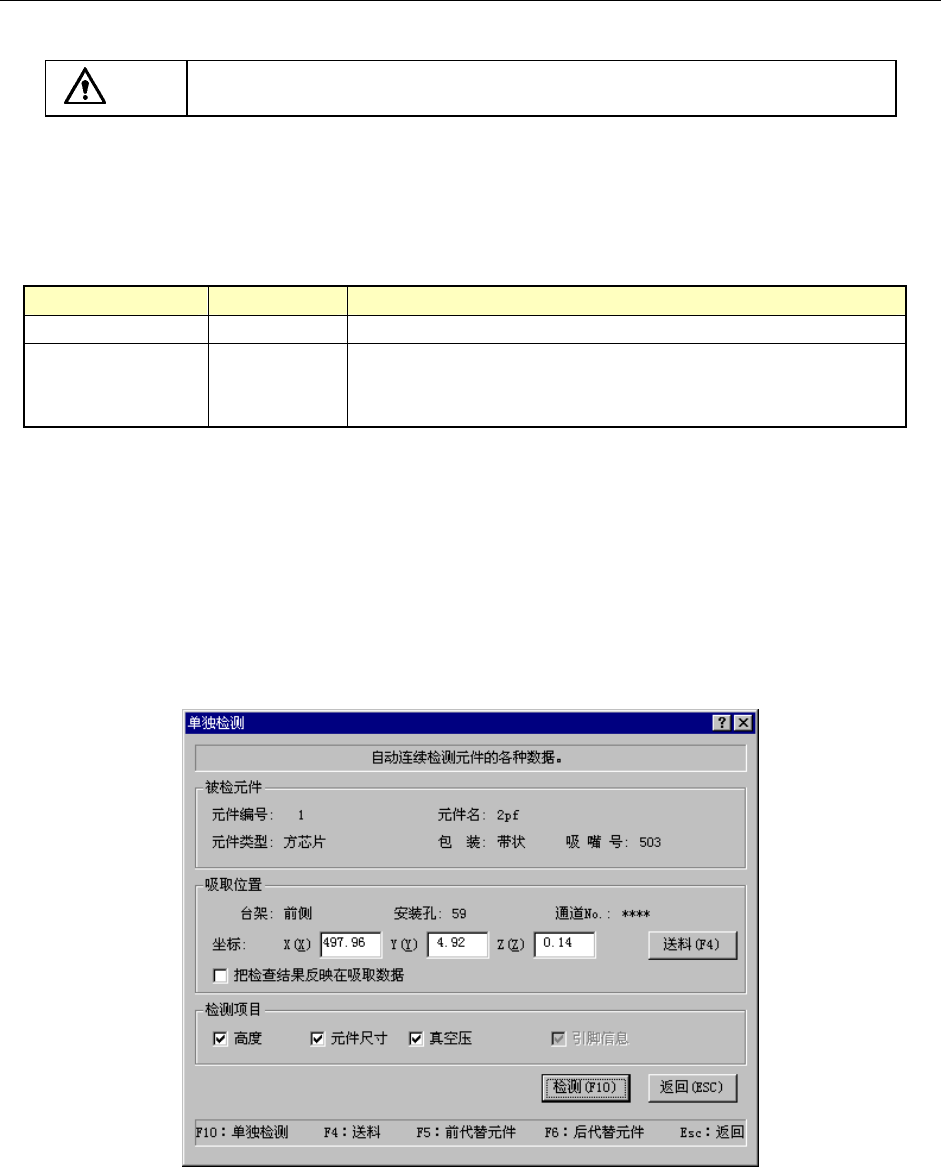

图 4-5- 27单独检测条件的设定
4-124
第4章 生产程序制作 Rev00
(1) 所检测的元件
显示所检测元件的内容。
(2) 所检测元件的吸取位置
显示吸取元件的吸取位置的内容。可改变前一替代元件及下一替代元件的吸取位置。当没
有吸取数据时，不显示各项目，也不能进行吸取位置的变更、送料器敲打和示教。
● 送料器
敲打一下送料器，搬出元件(32mm的纸带除外)。
● 将示教结果反映在吸取数据中
选择是否将使用HOD进行示教的结果反映在吸取数据中。不选择时，坐标仅适用于此次吸
取时。
◆ 吸取坐标的变更方法
当用于检测的元件的吸取位置与实际有差异时，可以使用 HOD 示教贴片坐标。
(3) 检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项目有
所不同。
设定结束后，单击“单独检测”，进行单独检测。
因元件的包装方式而有所不同，当元件尺寸在1mm以下时，显示选择将检测后的元件返还或是
废弃的确认。
图 4-5- 28元件返还确认
4-125
