第2章 生产 Rev00
2-10-5-3 吸取位置校正
在显示重试列表时如果选择吸取追踪按钮，则显示图2-48。
按下操作面板的开始按钮，则开始吸取跟踪。
关于吸取位置追踪的详细情况，请参见“4-5-4-4-4坐标系：吸取位置”。
可对重试列表中显示的所有的“供应装置”或“元件”的吸取数据，进行吸取追踪，校正其
吸取位置。
进行了吸取位置校正的元件将自动补充。

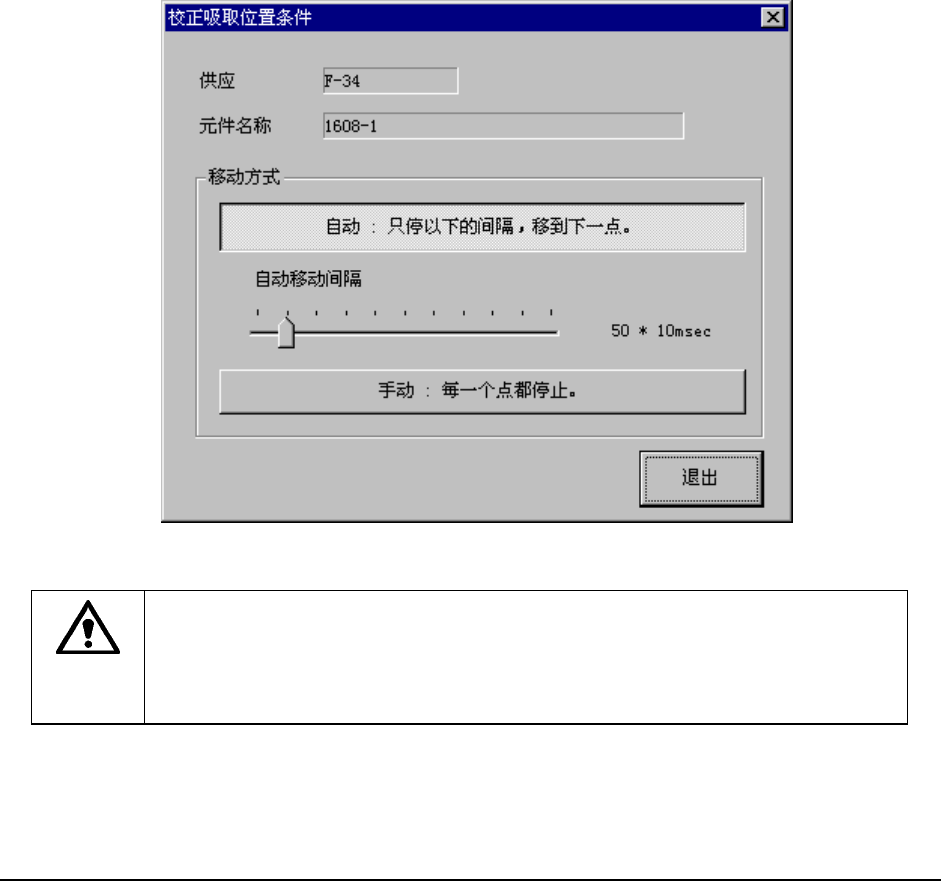

图 2- 48吸取位置校正条件设定对话框
注意
若从未进行过进料器台架识别(在返回原点后，升起或降下台架后)，在吸取位置移
动前，会自动进行进料器台架识别。在进行进料器识别时，由于贴片头会横越供
应装置的上方，因此请勿将手、脸靠近或伸入装置中。
2-10-6 检查
能够进行验证(单独/连续)检查、SOT(单独/连续)检查和激光高度检查。
将实际元件安装到贴片头上后，对各硬件进行各种检查。
详细说明，请参见附件CD。
2-48
第2章 生产 Rev00
2-11 生产时的各种处理
2-11-1 元件用尽
当从带式送料器、杆式送料器吸取元件时，如果发生重试超次，或当元件剩余数量为0时，则
进行以下的元件用尽处理。
请补充元件或解除重试超次的原因(补充元件剩余数量等)后再开始生产。
2-11-1-1 元件用尽处理
1) 信号灯呈黄色闪烁(JUKI 标准设定)
2) 处理的继续
对能够贴片的其他部分进行贴片。
如果有替代的送料器,则从下一吸取贴片循环开始，使用替代送料器。
但是，若已选中操作选项中的“元件用尽时跟踪停止”，则显示如图2-49的画面，跟踪停止。

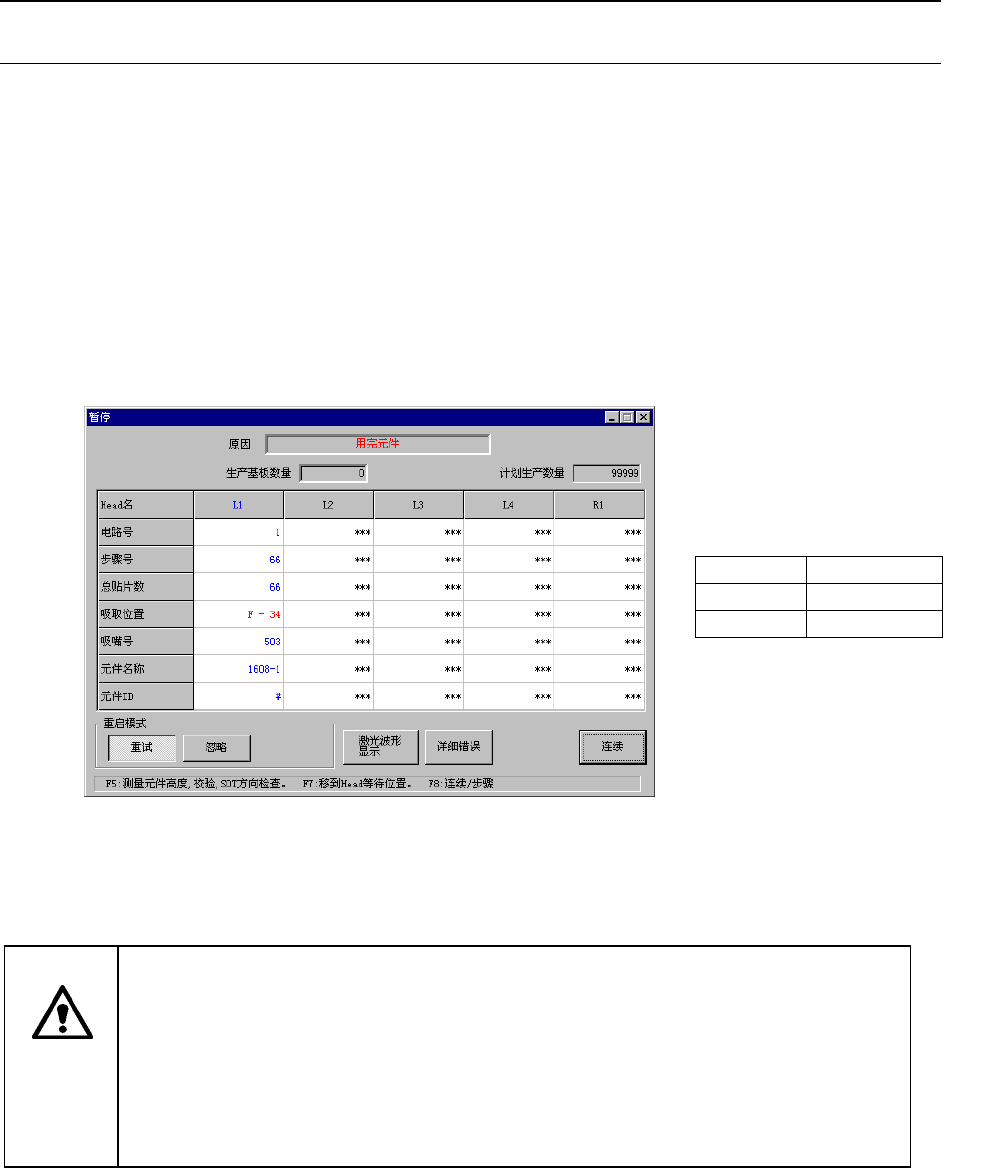

图 2- 49元件用尽(显示例.KE-2060)
按<START>开关开始生产，按<STOP>开关显示信息，停止生产。
注意
按下<START>开关，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物
体(调整工具等)。
◆ 所示贴片头的名称因
机型而异。
机型 贴片头名称
KE-2050 L1～L4
KE-2060 L1～L4R1
2-49
第2章 生产 Rev00
3) 重新生产模式
重新开始生产动作的方法有“重试”和“跳过”两种。
重新开始模式
重新开始生产动作的动作
重试 检索所有元件用尽的元件的替代送料器，如果所有送料器的元件都已用尽，
则在补满所有的送料器后，从该吸取贴片循环开始,重新开始生产。
跳过 跳过已用尽的元件，从下一个吸取循环重新开始生产。
补充元件后，请根据需要设定元件数量(参见“2-10-1 元件数量设定”)。
4) 元件数量设定
5) 未选中操作选项的“元件用尽时暂时停止”时
对可贴片的所有元件进行贴片后，在基板夹紧解除前，显示如下画面。

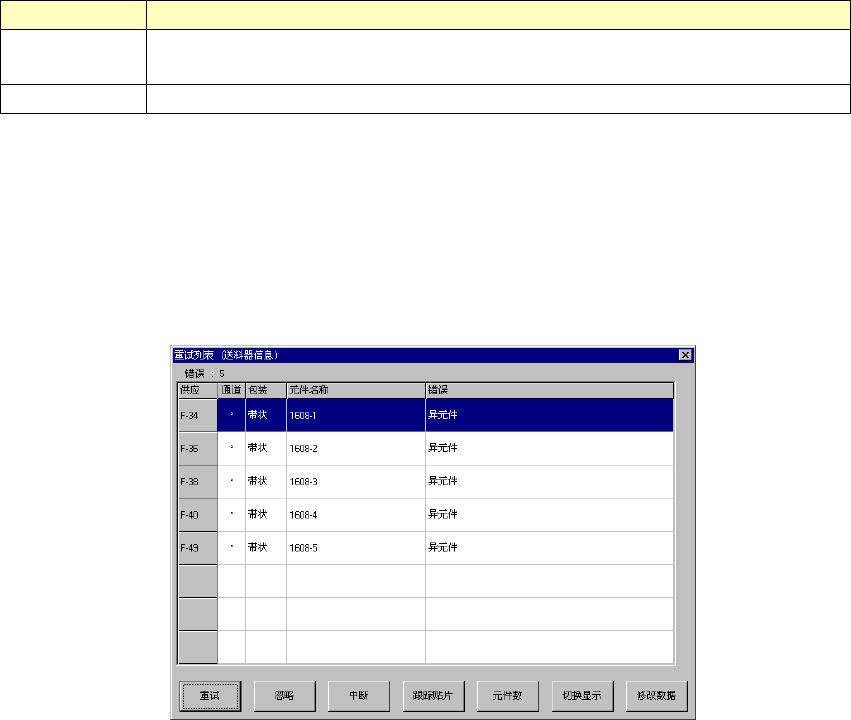

图 2- 50重试一览显示(供给装置信息)
● 重试：将所有元件的剩余数补满后，从该吸取贴片循环起重新开始生产。
● 忽略：忽略错误内容，生产下一张基板。
● 中断：中断生产。
● 跟踪贴片：进行吸取位置校正处理。
● 元件数：可进行元件数量的设定。
● 切换显示：进行“未贴片一览显示”与“供给装置信息”显示切换。
● 修改数据：可变更元件数据。
