第4章 生产程序制作 Rev00 3) 连续检测 检测所有指定的元件。 ① 连续检测条件的设定 从菜单栏中选择“机器操作”/“检测”/“连续”，显示如下画面。 图 4-5- 29连续检测条件的设定 (1)检测对象元件 仅在检测与元件数据中某一条件相一致的元件时设定。 (2)检测范围 从作为对象的元件的条件上，进一步归纳某个元件编号，进行检测的情况下检查。 ● 开始元件号：当指定开始检测的元件数据编号时检查。 ● 结束元件号：当指定结束检…
第4章 生产程序制作 Rev00
(1) 所检测的元件
显示所检测元件的内容。
(2) 所检测元件的吸取位置
显示吸取元件的吸取位置的内容。可改变前一替代元件及下一替代元件的吸取位置。当没
有吸取数据时，不显示各项目，也不能进行吸取位置的变更、送料器敲打和示教。
● 送料器
敲打一下送料器，搬出元件(32mm的纸带除外)。
● 将示教结果反映在吸取数据中
选择是否将使用HOD进行示教的结果反映在吸取数据中。不选择时，坐标仅适用于此次吸
取时。
◆ 吸取坐标的变更方法
当用于检测的元件的吸取位置与实际有差异时，可以使用 HOD 示教贴片坐标。
(3) 检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项目有
所不同。
设定结束后，单击“单独检测”，进行单独检测。
因元件的包装方式而有所不同，当元件尺寸在1mm以下时，显示选择将检测后的元件返还或是
废弃的确认。
图 4-5- 28元件返还确认
4-125
第4章 生产程序制作 Rev00
3) 连续检测
检测所有指定的元件。
① 连续检测条件的设定
从菜单栏中选择“机器操作”/“检测”/“连续”，显示如下画面。
图 4-5- 29连续检测条件的设定
(1)检测对象元件
仅在检测与元件数据中某一条件相一致的元件时设定。
(2)检测范围
从作为对象的元件的条件上，进一步归纳某个元件编号，进行检测的情况下检查。
● 开始元件号：当指定开始检测的元件数据编号时检查。
● 结束元件号：当指定结束检测的元件数据编号时检查。
● 只贴片元件：当限定为贴片数据中指定的元件数据时检查。
(3)检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项目有
所不同。
(4)连续检测按钮(<START>按钮)
开始连续检测。
(5)返回按钮(ESC键)
返回原来的画面。
4-126
第4章 生产程序制作 Rev00
(6)询问
开始连续检测后，显示在检测后如何处理尺寸在1mm以下的元件的选择画面。

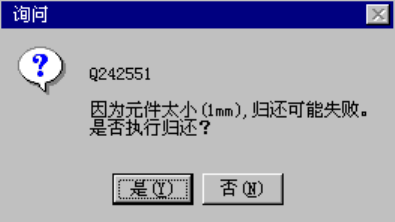

图 4-5- 30元件返还询问画面
● 每次废弃
元件进行每次指定的废弃。
● 每次归还
元件返还原来的位置。
● 每次询问
每1次检测结束后都对1mm以下的元件进行确认。
② 连续测量结束
检测完所有在条件中指定的元件后，显示如下信息。
图 4-5- 31连续测量结束
4-127
