第2章 生产 Rev00
2-10-4 自动调整基板宽度
详细情况请参见“4-5-4-1-2自动调整基板宽度”。
2-10-5 重试列表
确认和显示生产中所时发生的错误的内容。
2-10-5-1 生产结束后的重试列表显示
1) 未贴片信息
生产结束后，从菜单栏中选择“工具”/“重试列表”/“未贴片信息”，显示如图2-42的画面。
重试列表最多可按发生顺序显示160件。但即使所有的元件已贴片，当存在吸取失败的送料器时，
显示如图2-43所示的供应装置信息。此外，未吸取、未贴片时，不显示错误。

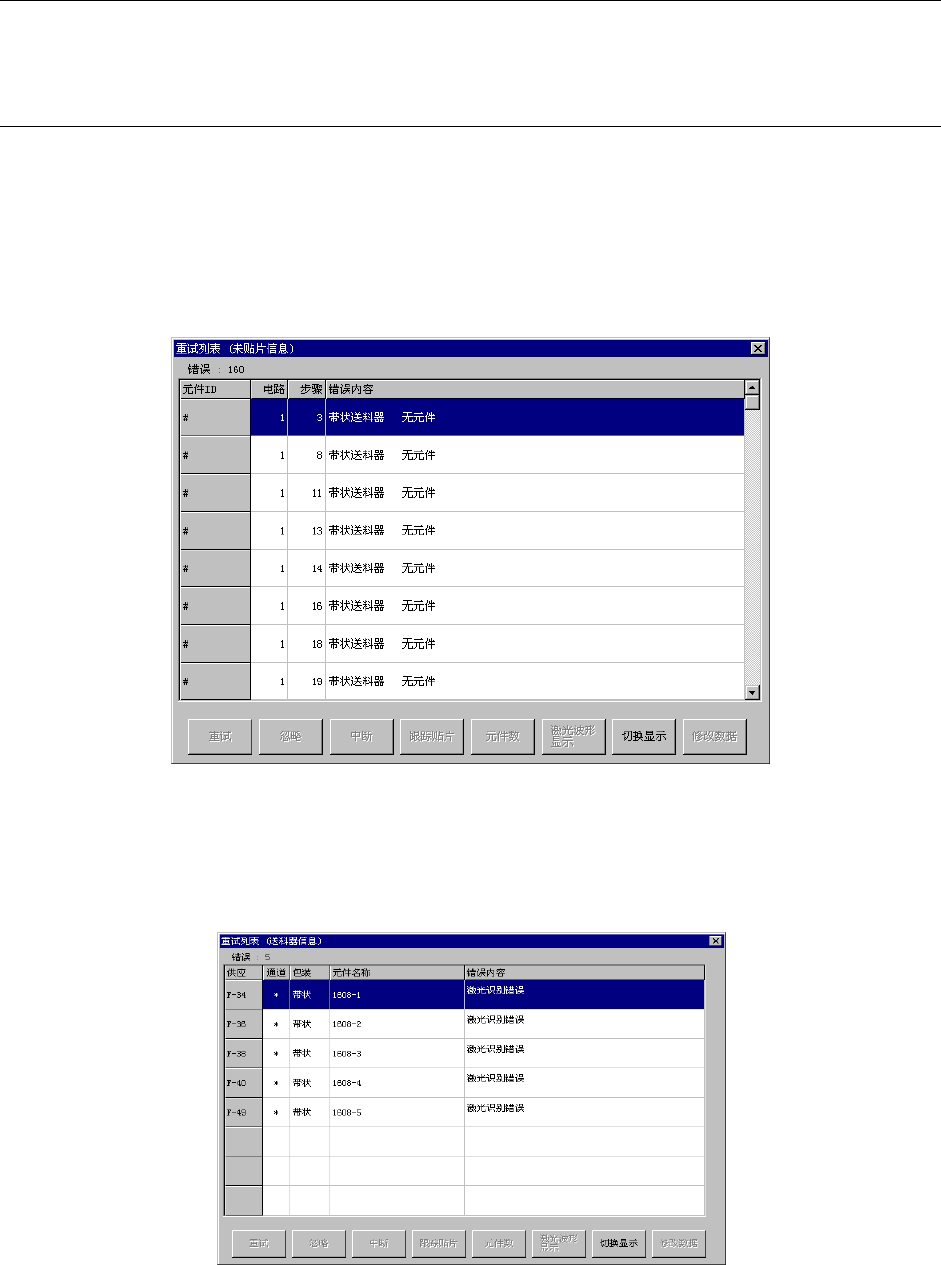

图 2- 42重试列表显示(未贴片信息)
2) 供应装置信息
生产结束后，从菜单栏中选择“工具”/“重试列表”/“供应装置信息”，显示如图2-43的画面。
重试列表最多可显示160件。
图 2- 43重试列表显示(供应装置信息)
2-45
第2章 生产 Rev00
2-10-5-2 生产中的重试列表显示
生产中的重试列表显示根据生产中的错误发生状态，显示如图2-44。
图 2- 44重试列表(未贴片信息)的显示
为了判断是否继续生产而显示生产中的重试列表。因此，请务必要根据画面内的7个按钮来控
制其后的生产状态。
按下<START>开关，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
注意
1) 重试
当选择重试时，显示下图。
图 2- 45选择重试时
显示该信息时，若按下<START>开关，则从发生错误的元件贴片再次开始贴片，继续生产。此
时，对元件用尽的供应装置，将自动进行补充。
按“取消”按钮，返回重试列表画面。
2-46
第2章 生产 Rev00
2) 忽略
当选择忽略时，显示下图。
图 2- 46选择忽略时
显示此信息时，若按下<START>开关，则略过在重试列表中显示的元件(该层)，从下一层起、
继续生产。
按“取消”按钮，返回重试列表画面。
3) 中断
当选择中断时，显示下图。
图 2- 47选择中断时
中断生产，降下支撑台，使基板为可取出状态。此时，拆卸安装在贴片头上的吸嘴并结束
运行。按下操作面板上的＜STOP＞开关,也可进行同样的操作。
注意
单击单击“ 中断” 后，进行吸嘴交换动作。为了避免人身伤害，在运
行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
4) 跟踪贴片
对列表中显示的错误发生处进行吸取位置校正处理。
详细情况，请参见“2-10-5-4 吸取位置校正”。
5) 元件数
打开设置元件数窗口，可以进行元件数的管理。详细情况，请参见“2-10-1 设置元件数”。
6) 切换显示
可显示激光波形。
详细情况，请参见“2-11-8 激光赃污”。
7) 切换显示
进行未贴片信息和供应装置信息的切换。
8) 修改数据
可变更元件数据。
详细情况，请参见“2-10-3修改数据”。
2-47
