第 5 章 其它功能 Rev00
5-6 自动校准
用自动校准可对机器的部分基本设置信息(MS参数)进行变更。
如果设置错误，有可能出现误动作。
在进行设置时，请与本公司商洽后再进行操作。
注意
5-6-1 概要
用自动校准设置的项目如下表所示。
表5-5自动校准项目
No. 自动校准组 设置内容
1 XY 校正系数 XY 轴停止精度的校正参数
2 激光传感器高度 从基板上面所看到的激光传感器高度
3 吸嘴旋转中心 由激光传感器决定的吸嘴旋转中心
4 贴片头偏移
各贴片头相对于 OCC 的安装位置
与激光校准的主体的安装角度
5 VCS 偏移 VCS 摄象机的安装位置
6 VCS2 值化阈值
使用 VCS 识别元件时的 2 值化阈值
(临界值水平)
7 真空校准 真空的校准值
5-67
第 5 章 其它功能 Rev00
5-6-2 设置组
5-6-2-1 激光传感器高度
设置从基板上方看到的各激光传感器的高度。
当频繁发生激光识别错误时，确认生产程序的“元件数据”，然后重新设置机器设置的“A
TC吸嘴分配”。即使这样也不能改善时，请重新设置“激光传感器高度”。
重新设置“激光传感器高度”后，务必重新设置“ATC吸嘴分配”。
(设定的高度)
(测量到的高度)
(选择左１贴
片头时)
图 5- 45激光传感器高度
选择“设置贴片头”贴片头，选择“运行”。
选择“运行”，则安装500、501或502吸嘴，自动测量激光传感器高度。
警告
单击“ 运行” 后，轴会移动。单击“ 运行” 前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
5-68
第 5 章 其它功能 Rev00

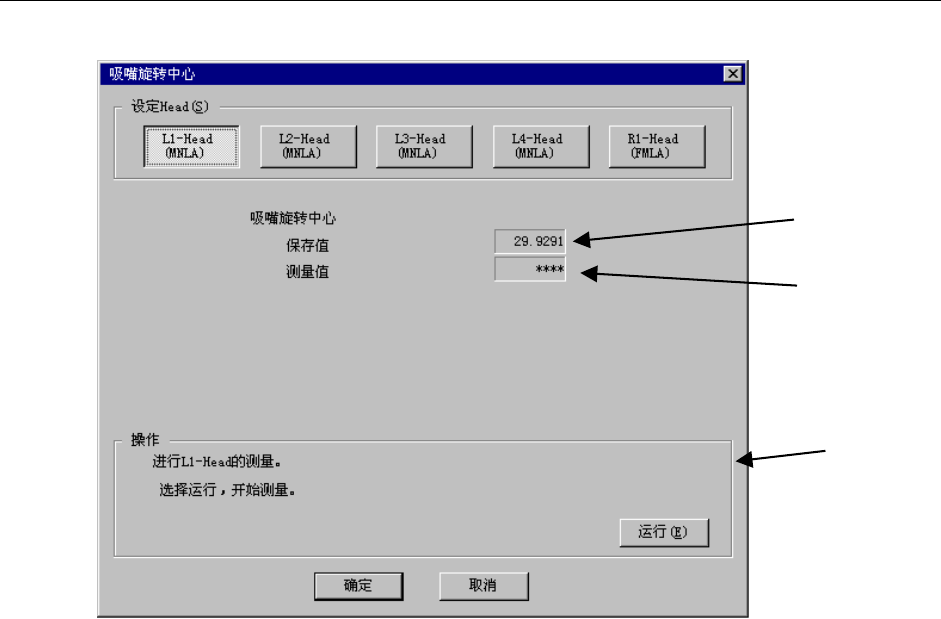

5-6-2-2 吸嘴旋转中心
测量各轴的旋转中心位于激光传感器的什么位置。
(设定的吸嘴旋
转中心)
(测量到的吸
嘴旋转中心)
(选择左 1 贴片
头时)
图 5- 46吸嘴旋转中心
对“设置贴片头”中所选中的贴片头进行设置。
· 请选择“运行”。
如果选择“运行”，则贴片头从0°开始以15°为单位，移动θ轴，重复进行24次，取其平
均值。
5-69
