4-5-4-5 管理
对用“示教”进行标记数据示教时所注册的标记数据数据库文件进行各种管理。
4-5-4-5-1 管理：标记数据库
对于标记数据示教时所注册的标记数据数据库文件进行各种管理。
从菜单栏中选择“机器操作”/“管理”/“管理”/“标记数据库”，显示如下画面。
图 4-5- 44标记数据库管理
(1) 已注册的标记数据
在一览表中显示数据库中储存的标记数据。各项目的含义如下。
项目 含义
名称
标记的名称
(在文字的前面显示形状)
更新日期 注册进数据库的日期
尺寸
标记数据的纵横像素数(像素数，1mm=约 77 像素)
aaa x bbb
aaa = 横方向的像素数
bbb = 纵方向的像素数
极性
标记的显示方式
正色 = 黑底白标记
反色 = 白底黑标记
样式
标记的图像数据样式
多值化 = 标记数据以多级图像被采用
二值化 = 标记数据以 2 级图像被采用
照明图案
标记识别的照明图案
标准：采用标准的照明图案
注册/保护：采用带注册/保护膜的照明图案
用户：采用用户自定义的照明图案
站台 KE-2050/2060 未被使用
① 名称变更
可变更已注册的名称。将光标对准列表内想变更的数据所在的行，按下“修改标记数据文
件名”按钮。
② 删除
可删除已注册的数据。将光标对准列表内想删除的数据所在的行，按下“删除”按钮。
4-136
第4章 生产程序制作 Rev00
4-5-5 打印
选择“文件”/“打印”，从“程序数据”、“吸嘴设置”、“生产信息”、“优化”中选择
要打印的项目。
优化时需要进一步选择“选项”、“供应数”。

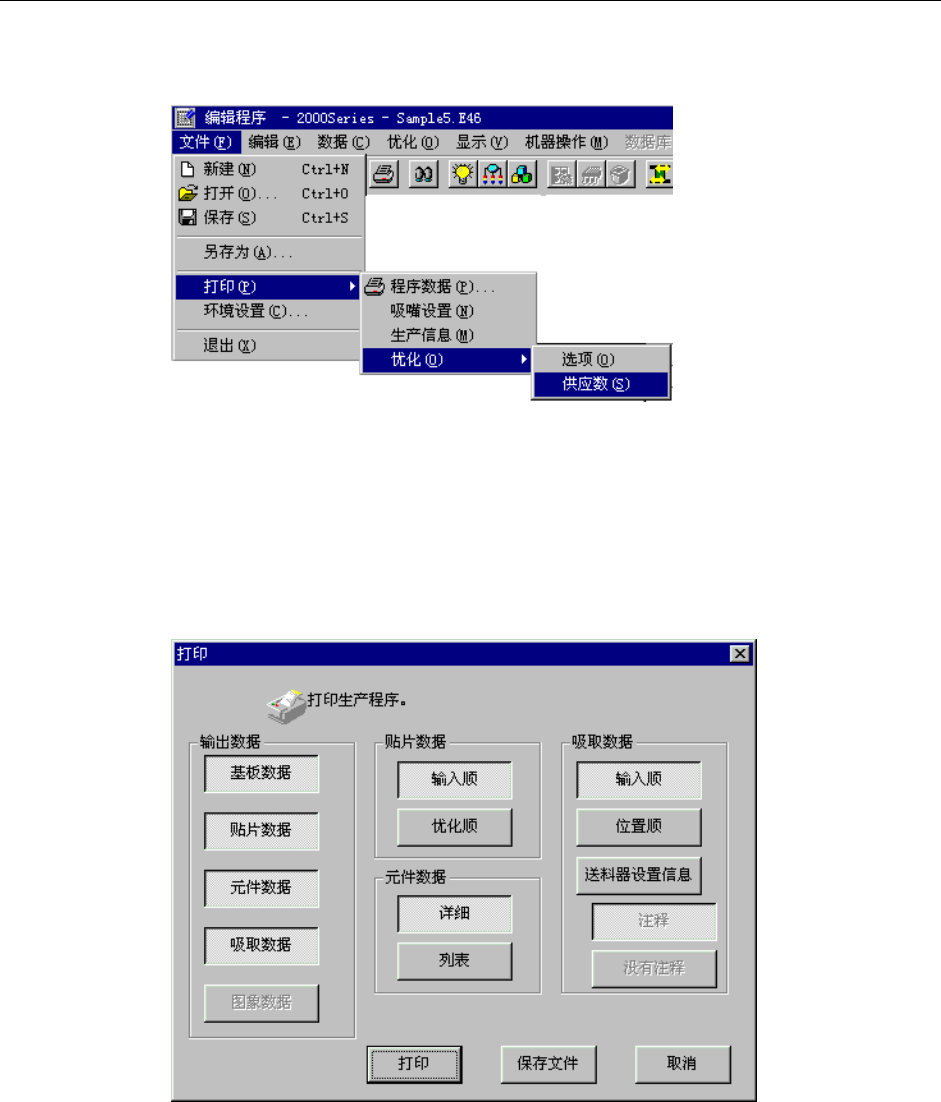

图 4-5- 45生产程序编辑显示的打印菜单
●“程序数据”：打印生产程序的内容。
选择要打印的内容，单击“打印”。如果单击“文本文档”，可以将数据保存为文本格式(t
xt)的文件。
可选择<基板数据>、<贴片数据>、<元件数据>、<吸取数据>、<图象数据>的打印。
图 4-5- 46程序数据打印菜单
●“吸嘴分配”：打印吸嘴的分配状态。
●“生产管理信息”：生产管理信息由<生产管理信息>、<生产条件>、<元件数>构成，可通
过按钮来指定打印。在凹状态时打印。
●“优化/选项”：打印优化选项的设定内容。
●“优化/供给数”：打印优化选项的“元件供给数”。
4-137
第4章 生产程序制作 Rev00
4-5-6 帮助
No.
帮助组 说明
1 KE2000 帮助 显示 KE2000 系列的帮助文件。
2 关于程序 显示各文件的版本。
4-5-6-1 KE2000 帮助
从菜单栏中选择“帮助”/“KE2000”，显示KE2000系列用的帮助文件。
图 4-5- 47帮助菜单显示例
4-5-6-2 关于程序
从菜单栏中选择“帮助”/“关于程序”，则可以显示各文件的版本。
图 4-5- 48版本显示例
