第 5 章 其它功能 Rev00
5-4-4 设置各组
从菜单栏中选择“设置各组”，显示如下图所示的项目。

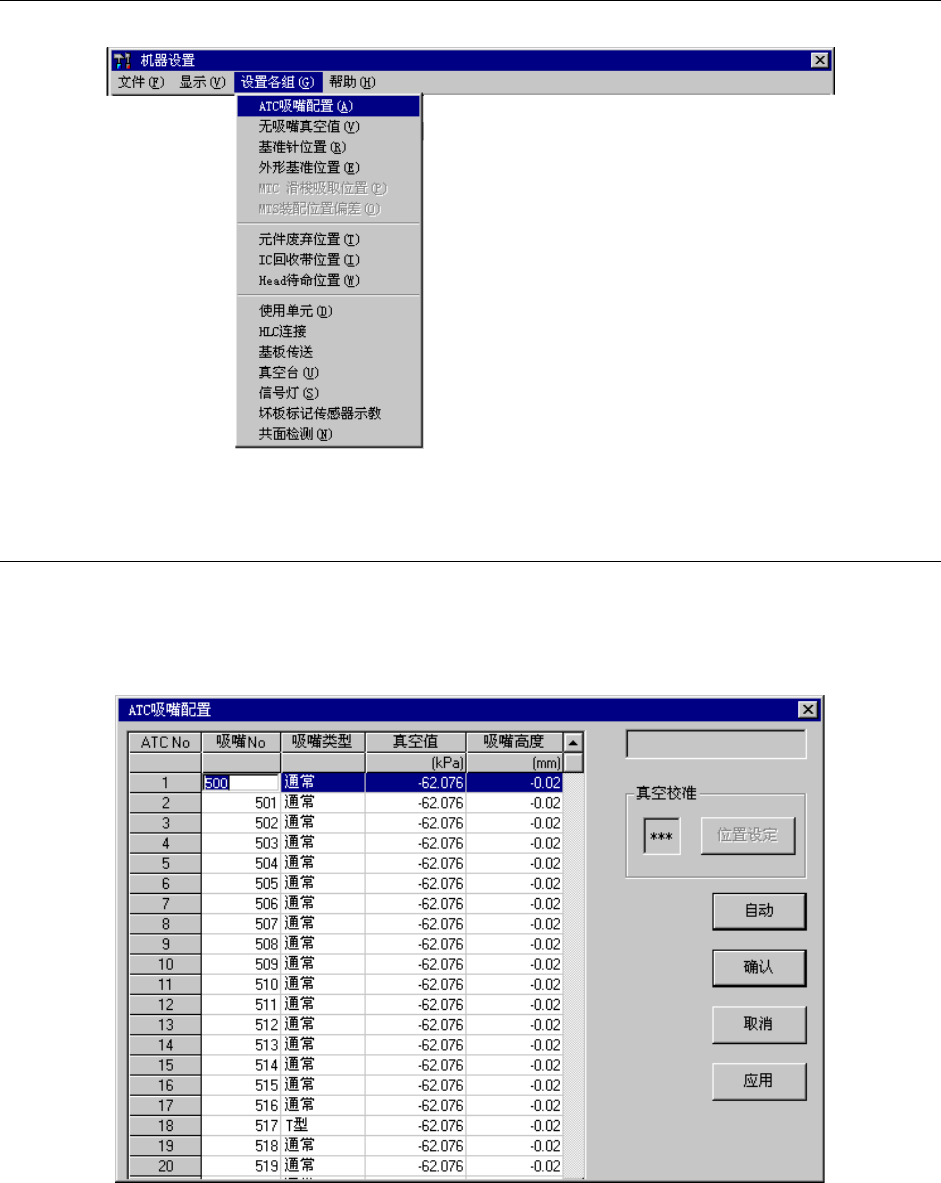

图 5- 17设置各组的项目
5-4-4-1 ATC 吸嘴的分配
设定配置在ATC的各吸嘴的信息。
选择ATC吸嘴分配，则显示下图的ATC吸嘴分配的设置画面。
设置“吸嘴Ｎｏ．”、“吸嘴类型”、“真空值”、“吸嘴高度”。设置将自动进行。也可
通过键盘来输入“吸嘴Ｎｏ．”。
图 5- 18 ATC 吸嘴分配设置画面
5-41
第 5 章 其它功能 Rev00
5-4-4-1-1 设置方法
基准贴片头安装吸嘴后，用激光来测定吸嘴顶端的高度(反映在吸嘴高度中)与吸嘴的外形宽
度(反映在吸嘴编号中)，并获得真空值。
1) 个别设置：单击相应的吸嘴编号，按下“F3”键，即可设置。
按下“DELETE”键或“BACK SPACE”键即可删除。
2) 统一设置：统一自动设置所有的 ATC 编号或已选择的多个 ATC 编号。
<设置步骤>
(1) 请点击“自动”按钮。
(2) 显示如下的画面。
选择要设置的 ATC 编号，单击“确认”。
全部选择时，点击“全部选择”后，单击“确认”。

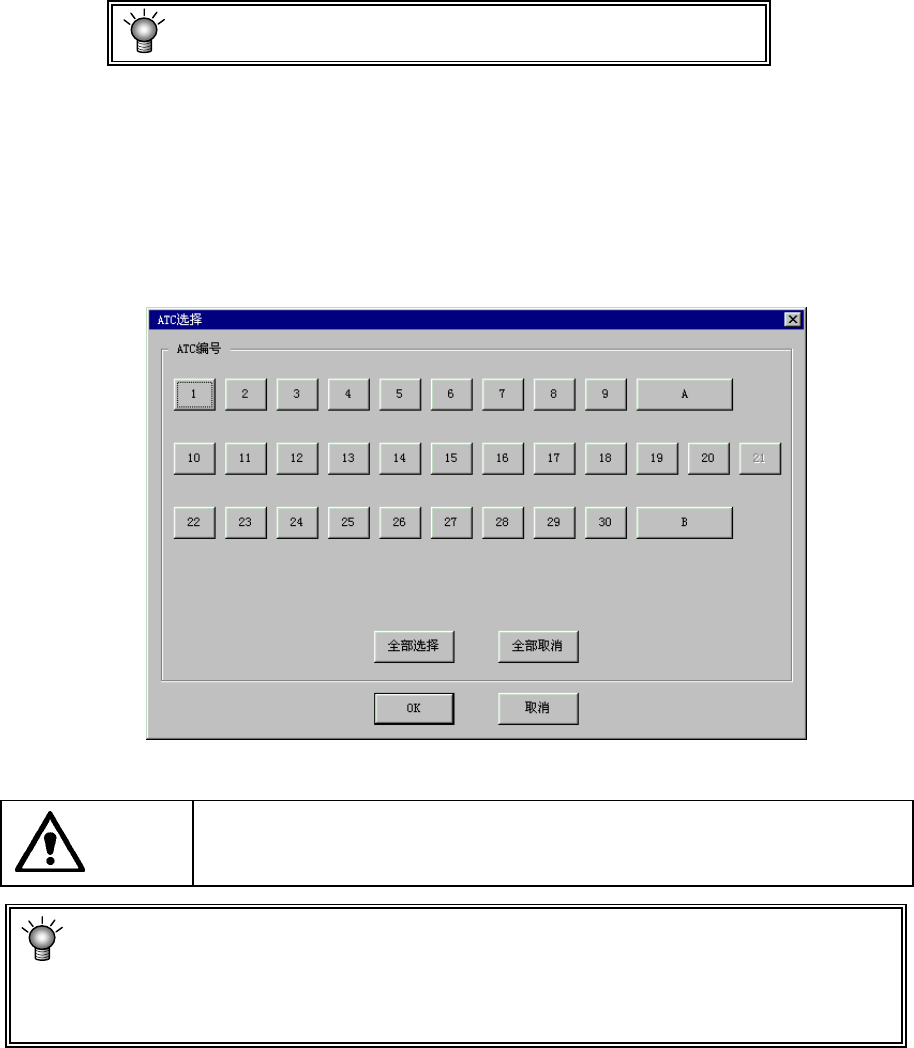

图 5- 19 ATC 选择画面例（KE-2060）
选择“ F3” 或“ 确认” 后，轴开始移动，进行吸嘴的装卸。因此，在按下“ F3”
或“ 确认” 前，请务必确认装置内部无人作业。另外，为了避免人身伤害，在
设备运行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
① 中断自动设置时，请按下“STOP”开关。
② 在自动设置前，当已输入的吸嘴编号与自动设置所获得的吸嘴编号不同时，优先使用自
动设置获得的吸嘴编号。
③ 分配特别订购吸嘴时，请在执行自动设置后，重新输入正确的吸嘴编号。
5-42
第 5 章 其它功能 Rev00
5-4-4-1-2 设置项目
1) 吸嘴号
设置ATC中分配的吸嘴编号。
2) 吸嘴类型
设置ATC中分配的吸嘴的种类。
表5-3可设置的吸嘴类型
No. 设置项目 设置内容
1 通常 通常吸嘴
2 T 型 吸尘器型吸嘴
3 夹子 夹子吸嘴
4 Vac Unit 真空校准设备
※1
※1 真空校准单元：该单元用于对真空、喷吹等空气设备进行故障分析
3) 真空值
对基准贴片头(L1)上装有吸嘴时的真空值进行设置。
与“8-4-2章 无吸嘴真空值”组合使用，用于判断有无吸嘴和元件。但由于有无吸嘴及有无
元件的判定是用激光来进行的，因此该设定值为辅助信息。
4) 吸嘴高度
设置相对于基准吸嘴长度的偏移值。
该微调值用于激光测量元件时的高度控制。
5) 真空校准单元位置
变更真空校准单元的ATC安装位置时，请设置其编号。
5-43
