5-3 设备运行信息
显示机械的运行时间(累计基板生产时间等)、吸嘴拆装次数等设备固有的运行信息。

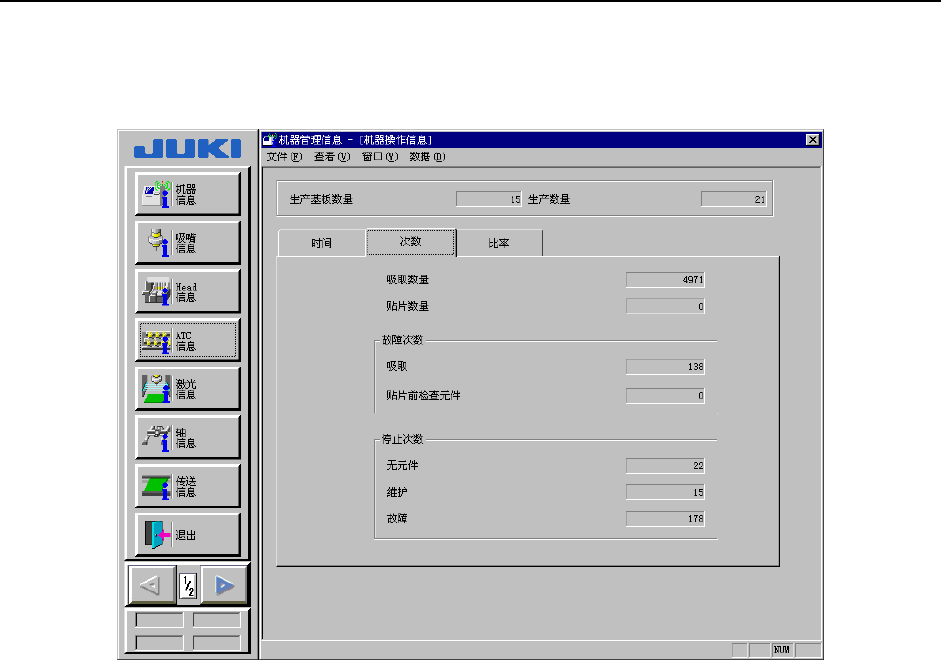

通过从主画面的菜单栏中选择“维护”/“机器管理信息”，可选择如下的运行信息。
详细说明，请参见附件CD。
图 5- 13
●
频率设定：可变更交换次数。在重新设定(变更)吸嘴的配置时，使用本设定。
● 警告级别设定：达到在此设定的次数时，工作信息画面的相应项目显示为黄色。
● 错误级别设定：达到在此设定的次数时，工作信息画面的相应项目显示为红色。
5-36
第 5 章 其它功能 Rev00
5-4 机器设置
5-4-1 概要
出厂时，吸嘴的配置等机器的基本构成已被设置。
如果机器的构成没有变化，则无需改变该设定值。
当追加吸嘴或变更基准销的位置等，使机器的构成发生变化时，请重新设置该部分。
此外，清扫吸嘴后，在进行定期检查时，请同时检查设定值。
表5-2机器设置的菜单构成
No. 机器设置组 设置内容
1 ATC 吸嘴分配
对 ATC 编号 1～30、A、B 进行的吸嘴分配
分配的吸嘴编号
分配的吸嘴类型
将已分配的吸嘴安装在贴片头上时的真空值
将已分配的吸嘴安装在贴片头上时的吸嘴高度
真空校准单元的位置
2 无吸嘴真空值 未安装吸嘴时的真空值
3 基准销的位置 从机器原点起的基准销、从动销的位置
4 外形基准的位置 从机器原点起的外形基准的位置
5 MTC 滑梭吸取位置 MTC 滑梭的吸取位置
6 MTS 安装位置偏移
MTS 的第 1 标记位置
MTS 的第 2 标记位置
7 元件废弃位置 IC 元件的废弃位置
芯片元件的废弃位置
8 IC 回收带 IC 回收带的安装位置
IC 回收带的元件废弃位置
9 贴片头待机位置 元件保护暂停位置
10 使用单元 因故障等原因在生产中无法使用设备单元(贴片头、MTC 等)时，
设置为“不使用”。
· 如果在本项目中设置为不使用，即使“没有该设备单元则
完全不能基板生产”，生产也将正常退出。
11 多工位线 连接 HLC(可选)，设置是否装入多工位线。
若装入，则必须设置 IP 地址。
12 基板传送 基板传送传感器延迟(对于缺口、穿孔基板的基板传送传感器延
迟)、延迟的单位(时间“ms”或长度“mm”)及自动宽度调整、
支撑台面的基板下限制、加速度、压入量
13 真空台 设置真空台的运行时间
14 信号灯 设置各动作阶段的信号灯模式
15 坏板标记示教 获得坏板标记 ON/OFF 基准值
16 共面检测 重试次数
基准平面
5-37
第 5 章 其它功能 Rev00
5-4-2 机器设置的启动与退出
5-4-2-1 机器设置的启动
从菜单栏中选择“设置”/“机器设置”或选择触摸面板的“机器设置”，则显示如下图的机
器设置初始画面。
在机器设置的初始画面中，左侧为触摸面板，右侧为所设置的当前值一览表。触摸面板上登
录有设置各组中经常使用的功能，选择后可调出与各菜单相应的功能。
移动滚动条，可以察看机器设置的设置情况。

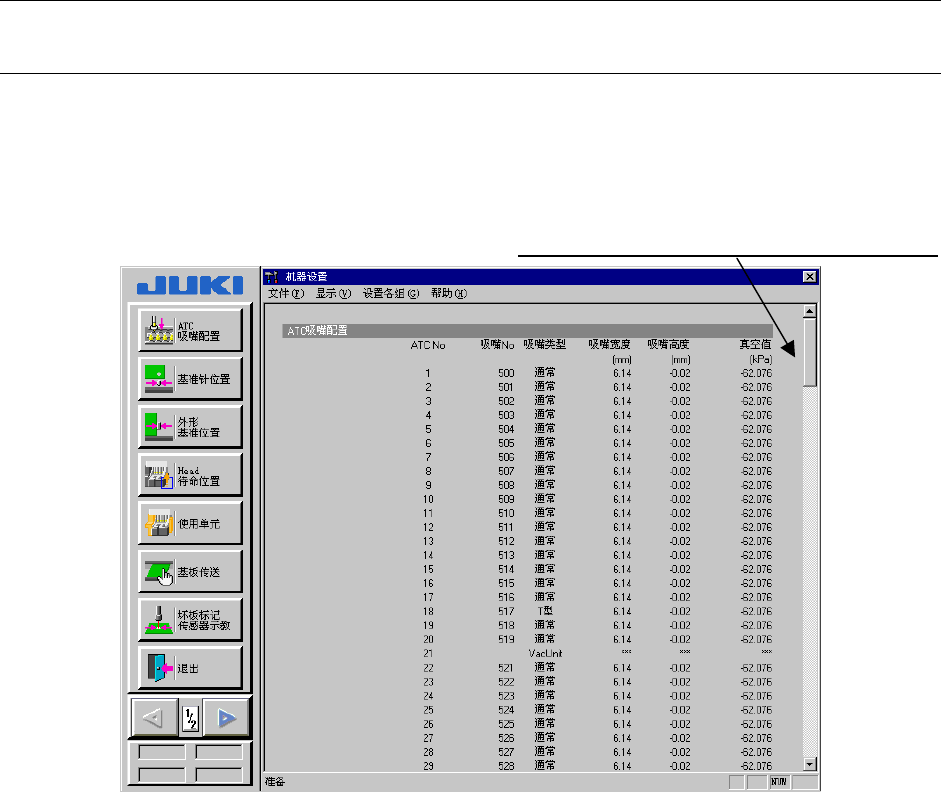

图 5- 14机器设置初始画面构成
通过选择菜单栏的“设置各组”来变更各项目的设置。
5-38
