10) 单格复制
将选中的单格登录到内存中。对象单格为X、Y、角度、元件名。
将其粘贴在数据中时，请执行下面的单元粘贴命令。
11) 单格粘贴
将通过单元复制登录到内存中的数据覆盖到光标所在行的相应项上。
·用“X”、“Y”、“角度”自剪切的各数据，只能粘贴到相同类型的单元中。
12) 修改元件名称
执行修改元件名称。

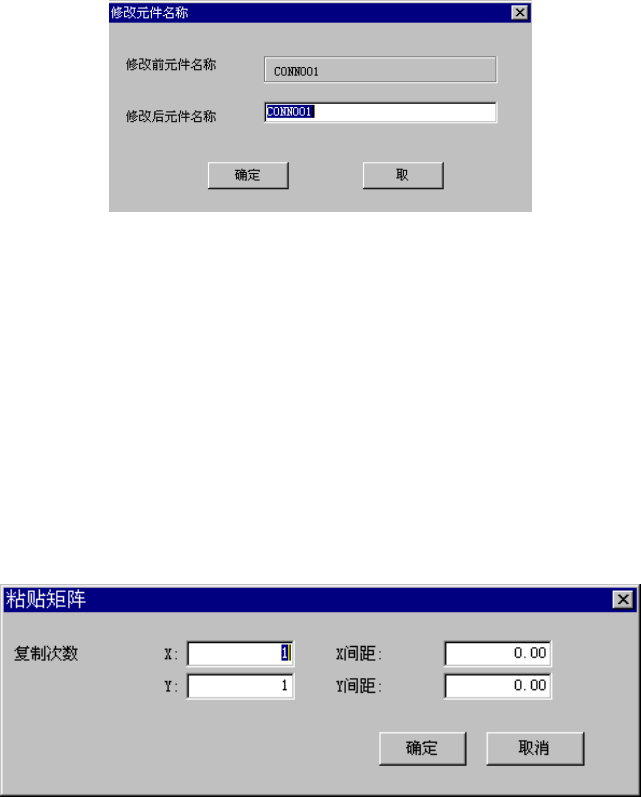

选择后显示如下画面。请输入要变更的元件名，并单击“确定”。
图 4-5- 9修改元件名称对话框
13) 反映元件阶层
将“元件数据”的阶层反映在“贴片数据”中。
14) 粘贴矩阵
将剪切或复制中的选定范围进行粘贴。
对剪切或复制中的选定范围进行数据插入。
由于确定了 X 的复制回数Y 的复制回数和 X 定位Y 定位指定，所以在对 X 方向位置Y 方
向位置进行增减调整的同时还可以进行矩阵状复制。
在执行了贴片数据的粘贴后，元件 ID 将全部作为# 粘贴。
读取数据时，多次选择的复制不能实现。
图 4-5- 10展开粘贴对话框
①复制回数 X ：X 方向上复制回数指定。
②复制回数 Y ：Y 方向上复制回数指定。
③X 定位 ：X 方向的贴片或是吸取位置的増值或减值的指定。
④Y 定位 ：Y 方向的贴片或是吸取位置的増值或减值的指定。
⑤OK ：粘贴实行。
⑥退出 ：粘贴中止。
4-105
第4章 生产程序制作 Rev00
15) 图象复制
将标记数据库中所登录的标记数据作为BOC标记或区域基准标记复制到数据中的功能。

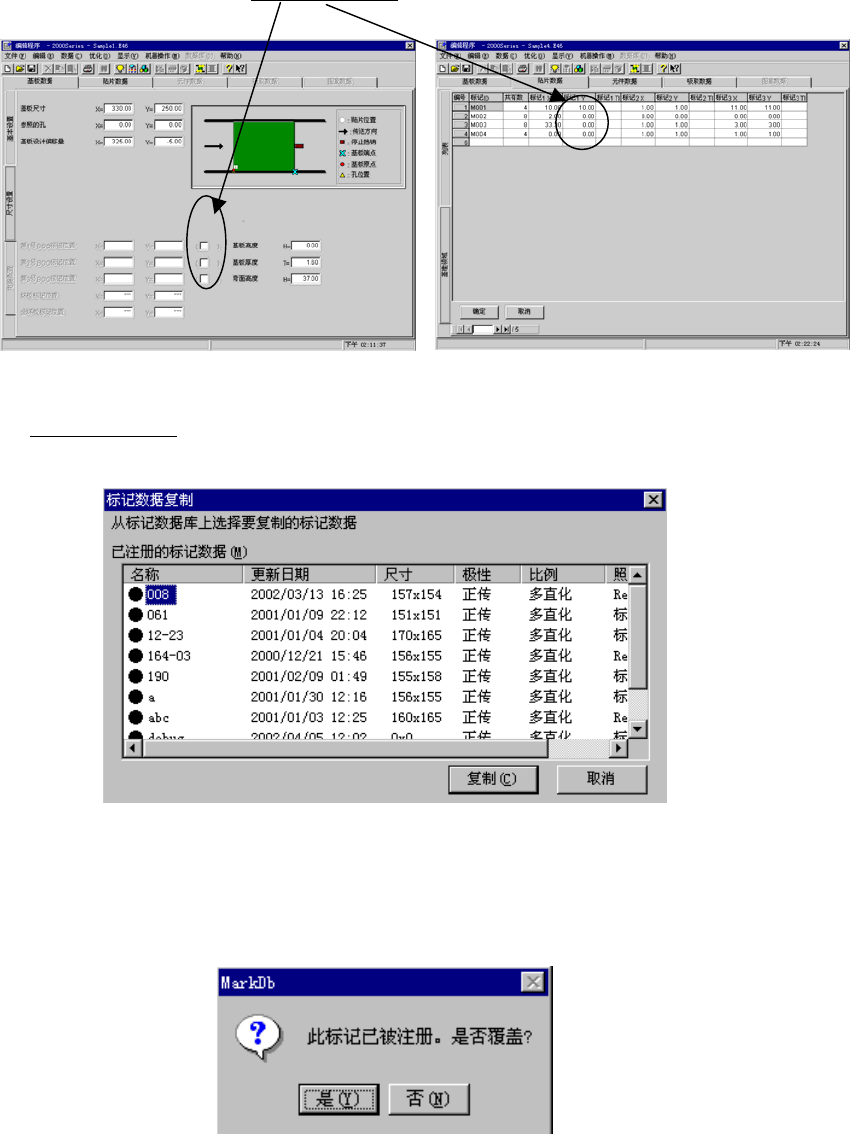

<图像复制步骤>
① 请选择BOC标记或IC标记的标记示教项目。
②
从菜单栏中单击“编辑”/“图像复制”，显示如下的画面。
从已经登记的标记数据一览表中选择想复制的标记数据，单击“复制”。
图 4-5- 11图像复制对话框
复制图像后，如果为BOC标记则在标记示教显示中显示(*)，如果为区域基准标记，则在标记T
I的单元中显示“OK”。
标记数据已登录完成时，则显示如下的覆盖确认信息。
图 4-5- 12覆盖标记的确认对话框
4-106
第4章 生产程序制作 Rev00
16) 生产程序复制
采用复制功能，将2种以上的生产程序进行结合。
A
B

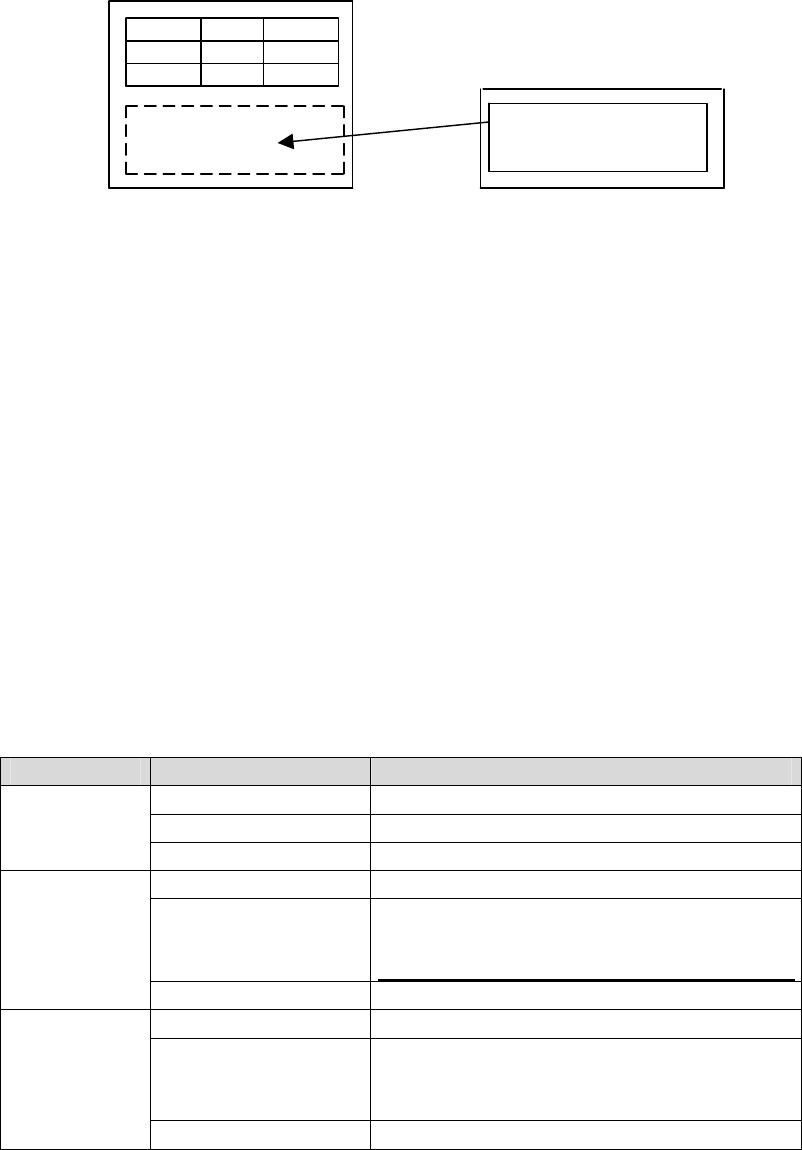

图 4-5- 13多矩阵概念图
在展开复制的生产程序中（上图的B），贴片数据中使用区域基准标记时，程序（B）的
基板数据的BOC标记被当作区域基准标记处理。
<复制方法>
① 读入作为基准的生产程序。(上图、A 基板)
② 指定(读入)对电路进行展开复制的生产程序。(上图，B 基板)
③ 设定作为基准的生产程序的基板基准位置与展开复制生产程序的基板基准位置间的差(偏
移 X、Y、θ)。
④ 展开复制。
表 4.5.1-1 基板的展开
基准基板 展开复制的基板 结果
单电路板 单电路板
矩阵电路板 单电路板
单电路板
非矩阵电路板 单电路板
单电路板 单电路板
矩阵电路板
考虑③的差额、基板数据、如果可在矩阵中展
开则作为矩阵展开。
不行时作为单电路展开。
矩阵电路板
非矩阵电路板 单电路板
单电路板 单电路板
矩阵电路板
考虑基板数据，能够展开时作为非矩阵的基准
电路的贴片点展开。
不行时作为单电路展开。
非矩阵电路板
非矩阵电路板 单电路板
