第2章 生产 Rev00 2-7 生产准备 <步骤> 定心销位置调整 外形基准 支撑销配置 夹杆 X 位置调整 传送导轨宽度调整 销基准 2-7-1 基板的设置 固定基板(定心)的方式有2种。一种是使用定位销的“销基准”法，一种是使用夹杆(X， Y)的“外形基准”法。 这里要讲述的是，如何在“生产”个别控制画面 ※1 设置上述的不同方法。 *1： 生产个别控制画面是指： 按 “生产” — “传送 · I /O 状态” 画面内…
第2章 生产 Rev00
2-6-7 设置打印机
设置打印机后，可从 KE-2050/60 主机上直接打印出程序等各种信息资料。
打印机的设置：按照 Windows 打印机的设置方法进行操作。
2-6-8 打印
可以打印出生产程序、生产管理信息、设备运行情况书面资料。
除打印外，还可输出文本文件。
输出到打印机时，请参见「2-6-7 打印机设置」进行必要的设置。
2-6-9 控制数据管理
请参见附件使用说明书 CD-ROM。
2-10
第2章 生产 Rev00
2-7 生产准备
<步骤>
定心销位置调整
外形基准
支撑销配置
夹杆 X 位置调整
传送导轨宽度调整
销基准
2-7-1 基板的设置
固定基板(定心)的方式有2种。一种是使用定位销的“销基准”法，一种是使用夹杆(X，
Y)的“外形基准”法。
这里要讲述的是，如何在“生产”个别控制画面
※1
设置上述的不同方法。
*1：生产个别控制画面是指：按“生产”—“传送·I/O 状态”画面内的“个别控制” 钮，
利用其功能来安排传送工作。有关个别控制的详细说明，请参见第 5-5 章。
注意：启动“生产”功能，需要读入生产程序。
2-11
第2章 生产 Rev00
2-7-1-1 传送部的构成
1. 当为“ 销基准” 时
1) 基板被搬入，IN 传感器①检测出基板后，传送电动机⑦将驱动驱动轴⑧，通过传送带开始传
送。同时，停止挡销⑨将变为 ON。
2) 当基板到达停止挡销⑨时，被停止传感器③检测出，支撑台面⑫
上升。此时，基板被安装在
支撑台面⑫上的定心销⑪
、支撑销⑭所固定。
3) 固定后，下一块基板同样被送进，在待机传感器⑰
的位置等候。
4) 生产完成后解除固定，开始搬出。
5) 最初的基板在通过 C-搬出传感器④时，停止挡销⑨再次变为 ON，下一块基板则被固定。
2. 当为“ 外形基准” 时
搬入动作与销基准时相同，在固定时，由停止挡销⑨、夹杆 X⑩(X 方向)、夹杆 Y⑮
(Y 方向)、支
撑销⑭
固定。
搬出动作与销基准时相同。
★
★
★
⑦
⑩
⑨
②
⑧
⑧
⑤
⑥
①
③
④
⑧
15
17
18
19
13
11
11
20
21
14
12
★
★
★
①
16
②

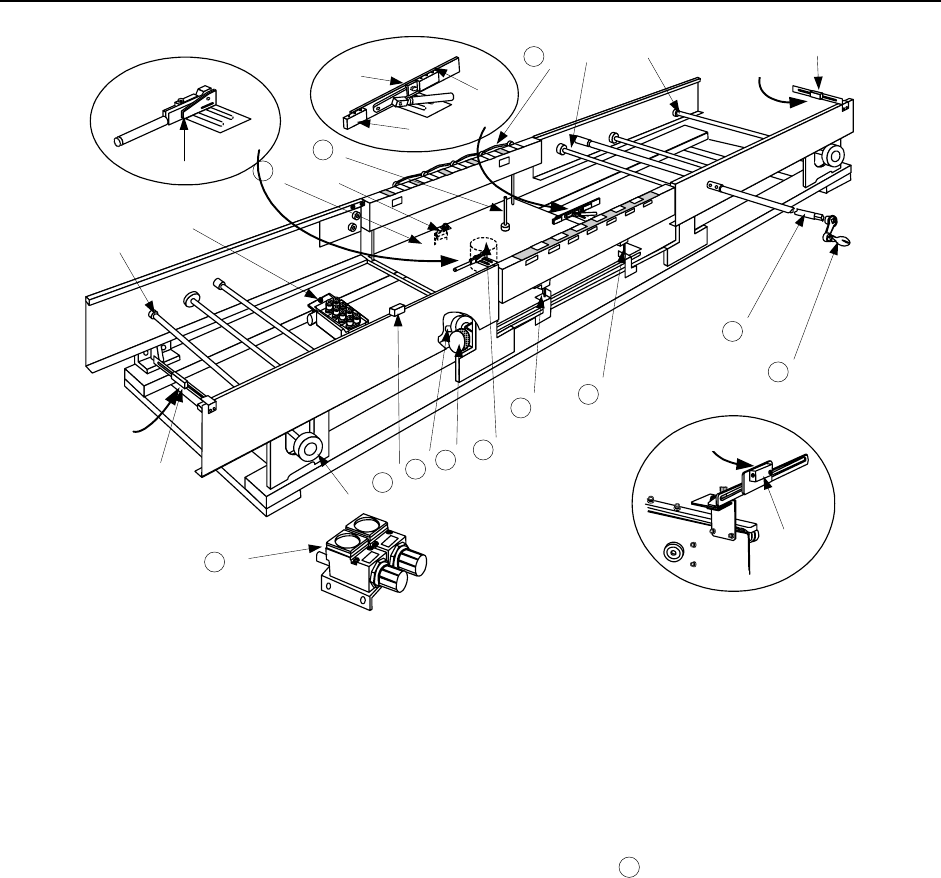

图 2- 10基板传送
① IN 传感器 ⑧ 驱动轴 ⑮夹杆 Y(外形基准用)
② 搬出传感器 ⑨ 停止挡销 ⑯减压阀(外形基准用)
③ 停止传感器 ⑩ 夹杆 X(外形基准用) ⑰等待传感器
④ C-OUT 传感器 ⑪定心销 ⑱调整手柄
⑤ 支撑原点传感器 ⑫支撑台 ⑲调整停止挡销
⑥ 传送电磁阀 ⑬伺服电动机 ⑳调整杆
⑦ 传送电动机 ⑭支撑销 21 手柄
2-12
