第 5 章 其它功能 Rev00
5-4-4-9 贴片头（Ｈｅａｄ）待命位置
在“元件数据”的“附加信息”画面中，将“元件废弃”指定为“元件保护”时，如果发生
错误，则贴片头移动至“贴片头待命位置”，作业人员用手将元件从贴片头处回收。此时，
“贴片头待机位置”为该画面中指定的地方。
选择贴片头待机位置，则显示如下图所示的贴片头待命位置设置画面。

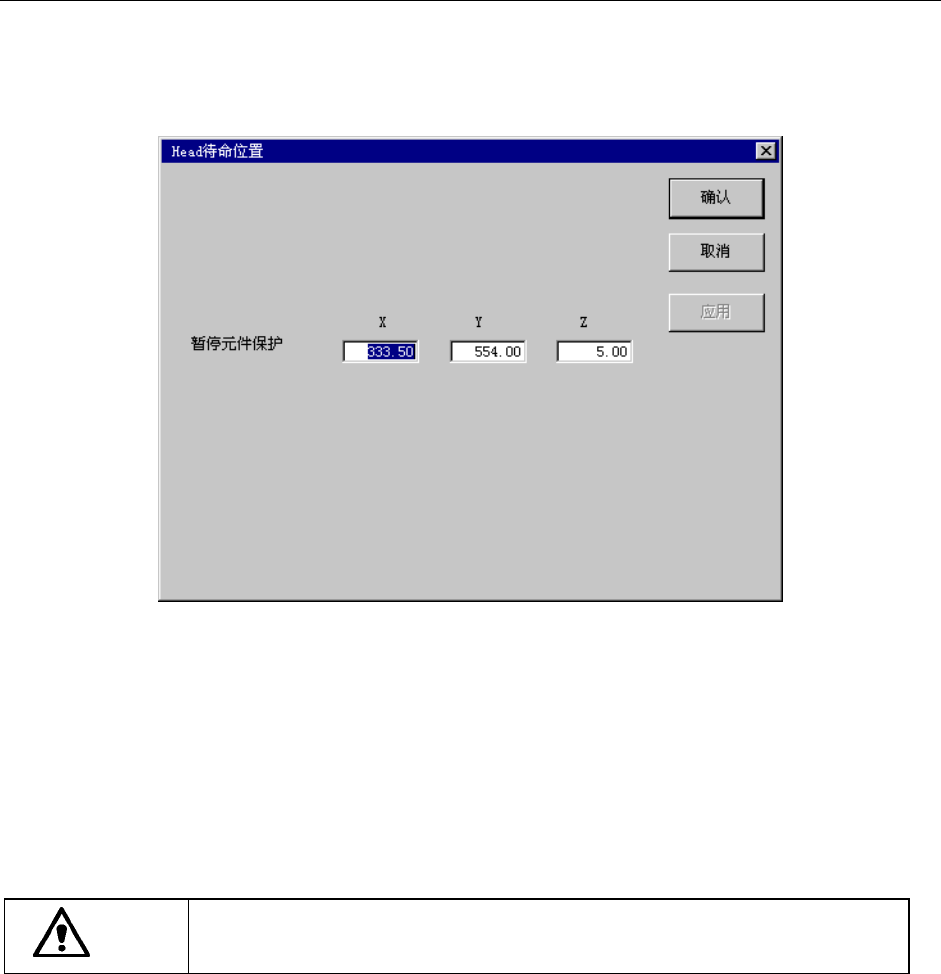

图 5- 27贴片头待命位置的设置对话框
1) 设置项目
设置元件保护暂停的位置。
2) 设置方法
通过示教或用键盘来设置。
当输入焦点在X或Y上时示教XY的值，当输入焦点在Z上时，示教Z的值。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
5-51
第 5 章 其它功能 Rev00
5-4-4-10 使用单元
从标准或作为可选项使用单元而附带的功能中，指定要使用的功能。
图 5- 28使用单元设置画面(显示例.KE-2060)
通过点击各标签，可以指定“标准使用单元”、“选项使用单元”、“使用单元(功能)”、
“VCS使用单元”、“MTC/MTS使用单元”。
5-4-4-10-1 标准使用单元
指定单元的使用/不使用。
万一单元发生故障时，在本项目中指定“不使用单元”，则可不变更生产程序数据而进行吸
取贴片。
按钮为凸状态时为不使用，凹状态时为使用。
· 将贴片头从不使用状态变为可使用状态时，进行各贴片头的返回原点。请根据画面的指示
进行返回原点。
· 将贴片头从使用状态变为不使用状态时，该贴片头自动上升，伺服OFF。当所有贴片头伺
服OFF时，必须手动将不使用的贴片头上升到顶住的位置，进行返回原点。此时，请根据
画面的指示进行。
5-52
第 5 章 其它功能 Rev00
5-4-4-10-2 可选使用单元
选择“选项使用单元”标签，则显示如下图所示的“选项使用单元设置”画面。
图 5- 29选项使用单元设置画面
指定可选单元的使用/不使用。
万一单元发生故障时，通过在本项目中指定“不使用单元”，可以不变更生产程序数据而进
行吸取贴片。
