第4章 生产程序制作 Rev00
4-5-4-3-5 共面性检查
进行共面性检查及获取参数。
3) 共面性检查的操作
将程序完成至“图像数据”，从菜单栏中单击“机器操作”/“检查”/“共面检查”。
显示如下画面。

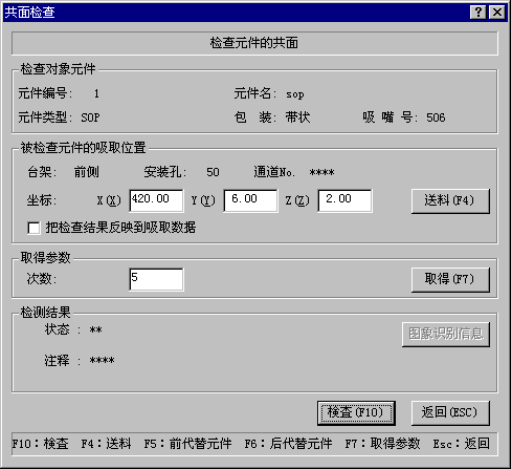

图 4-5- 34共面性检查
① 所检查的元件
显示为进行共面性检查所需的元件内容。
② 获得参数
当共面性检查不稳定时，变更设定值中的电极亮度临界值、扫描位置偏移(仅引脚元件)，
以获的可稳定测量的参数。检测次数为设定次数的倍数，最大有可能达到设定次数×20
次。
● 获得按钮：进行获得共面性参数的处理。
③ 所检测的元件的吸取位置
显示吸取元件的吸取位置的内容。可改变前一替代元件及下一替代元件的吸取位置。当没
有吸取数据或为MTC时，不显示各项目，也不能进行吸取位置的变更、送料器敲打和示教。
● 送料器
敲打一下送料器，搬出元件(32mm的纸带除外)。
● 将示教结果反映在吸取数据中
选择是否将使用HOD进行示教的结果反映在吸取数据中。不选择时，坐标仅适用于此次吸
取时。
4-129
第4章 生产程序制作 Rev00
4-5-4-4 确认
此功能为确认生产程序的编辑内容的功能。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-4-1 标记类：BOC
识别BOC标记，并将识别坐标的实测值储存在主体中。该实测值将在贴片数据示教时的坐标修
正中得到反映。
从菜单栏中选择“机器操作”/“确认”/“标记系统”/“BOC”，显示确认画面。
此时，如果安全盖打开，由于是轴动作所产生的功能，因此显示如下的信息。
确认安全后，请点击“继续”。
图 4-5- 35安全确认
在进行时，若BOC标记识别失败，则显示如下的选择画面。
图 4-5- 36BOC 标记识别错误
当重新开始识别时，请选择重新开始模式。
① 不改变位置而再进行一次识别动作。
不改变当前的有OCC摄象机的位置，再一次进行标记识别。
② 在已示教的位置进行识别操作。
使用HOD的CAMERA按钮，在进行过坐标示教的位置上再进行一次标记识别。
该项目在示教确认后方可选择。
③ 将已示教的位置作为识别结果。
用HOD的CAMERA按钮将进行过坐标示教的位置作为BOC识别时标记中心的实测值进行确定。
该项目在示教确认后方可选择。
◇ 进行上述选择后，如果要重新开始识别，则请按“重试”按钮。
按下“忽略”按钮时，则其后将不以每一电路/每一基板为单位对BOC进行识别。
4-130
第4章 生产程序制作 Rev00
4-5-4-4-2 标记类：送料器台(前面/后面)
识别送料器台标记，储存识别坐标的实测值。该实测值将在贴片数据示教时的坐标修正中得
到反映。
从菜单栏中选择“机器操作”/“确认”/“标记类”/“送料器台”，显示确认画面。识别前
面送料器台的标记时，请选择“前面”，识别后面送料器台时，请选择“后面”。
图 4-5- 37送料器台识别确认
在进行时，若送料器台标记识别失败，显示如下的对话框。此时，识别结果不会储存。选择
标记识别在以后的什么时间进行。
图 4-5- 38台架标记识别错误
4-131
