第 5 章 其它功能 Rev00
5-4-4-1-2 设置项目
1) 吸嘴号
设置ATC中分配的吸嘴编号。
2) 吸嘴类型
设置ATC中分配的吸嘴的种类。
表5-3可设置的吸嘴类型
No. 设置项目 设置内容
1 通常 通常吸嘴
2 T 型 吸尘器型吸嘴
3 夹子 夹子吸嘴
4 Vac Unit 真空校准设备
※1
※1 真空校准单元：该单元用于对真空、喷吹等空气设备进行故障分析
3) 真空值
对基准贴片头(L1)上装有吸嘴时的真空值进行设置。
与“8-4-2章 无吸嘴真空值”组合使用，用于判断有无吸嘴和元件。但由于有无吸嘴及有无
元件的判定是用激光来进行的，因此该设定值为辅助信息。
4) 吸嘴高度
设置相对于基准吸嘴长度的偏移值。
该微调值用于激光测量元件时的高度控制。
5) 真空校准单元位置
变更真空校准单元的ATC安装位置时，请设置其编号。
5-43
第 5 章 其它功能 Rev00
5-4-4-2 无吸嘴真空值
设置未安装吸嘴状态下的各贴片头的真空值。
通过在此的设置，可确认贴片头之间真空值的偏差。
与机器交货时的值相比，在数值发生较大变化时(大致标准为10%左右)，请进行贴片头的检查
和清扫。
若选择无吸嘴真空值，则显示如下图所示的无吸嘴真空值设置画面。

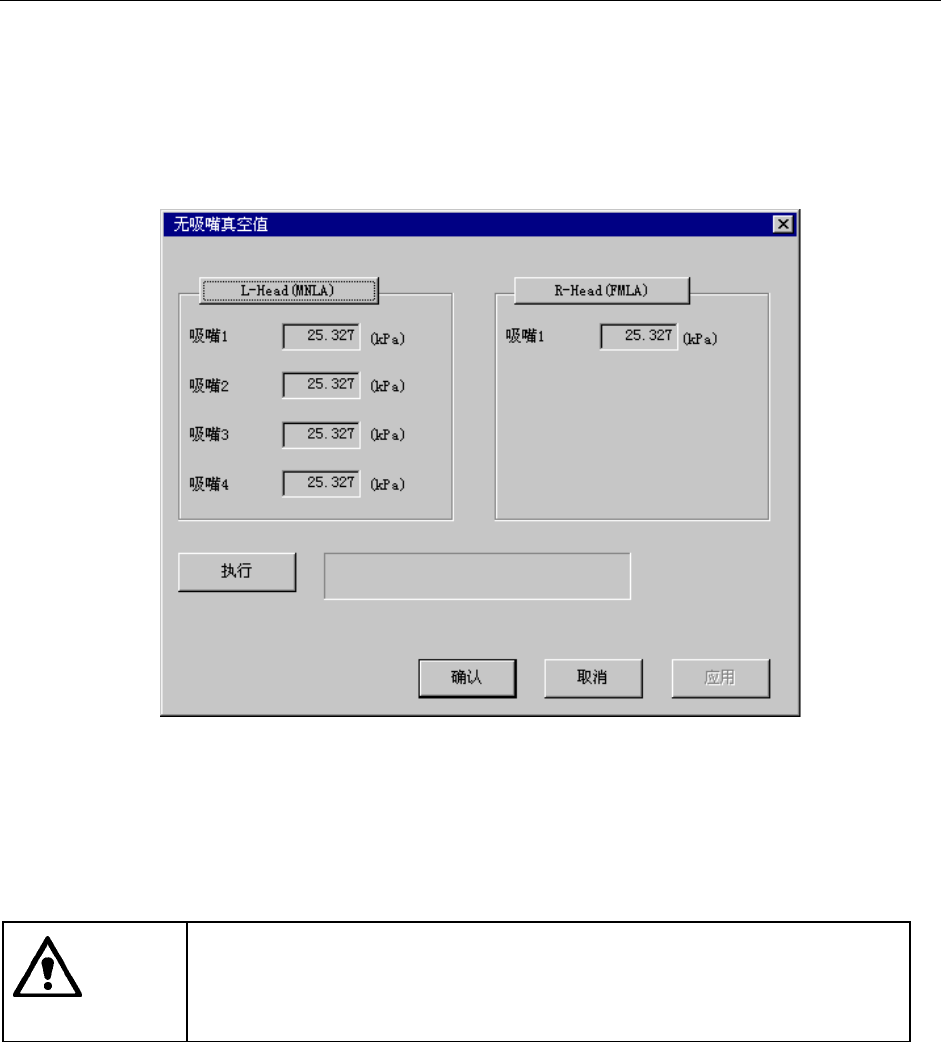

图 5- 20无吸嘴的真空值设置(显示例.KE-2060)
选择对象贴片头，点击“应用”，自动获得真空值。
标准值为-40～-70(kPa)。
设置退出后，按“确认”来进行确定。
点击“ 应用” 后轴开始移动，进行吸嘴的装卸。因此，在单击“ 应用” 前，
请务必确认装置内部无人作业。另外，为了避免人身伤害，在设备运行时，
切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
5-44
第 5 章 其它功能 Rev00
5-4-4-3 基准销的位置
设置从机器原点到基准销和从动销中心的位置。
使用销基准时，在此设置的基准销位置将成为程序上的基准位置。另外，从基准销和从动销
的角度关系，可自动决定“基准销修正角度”。
选择基准销的位置，则显示如下图所示的基准销位置的设置画面。

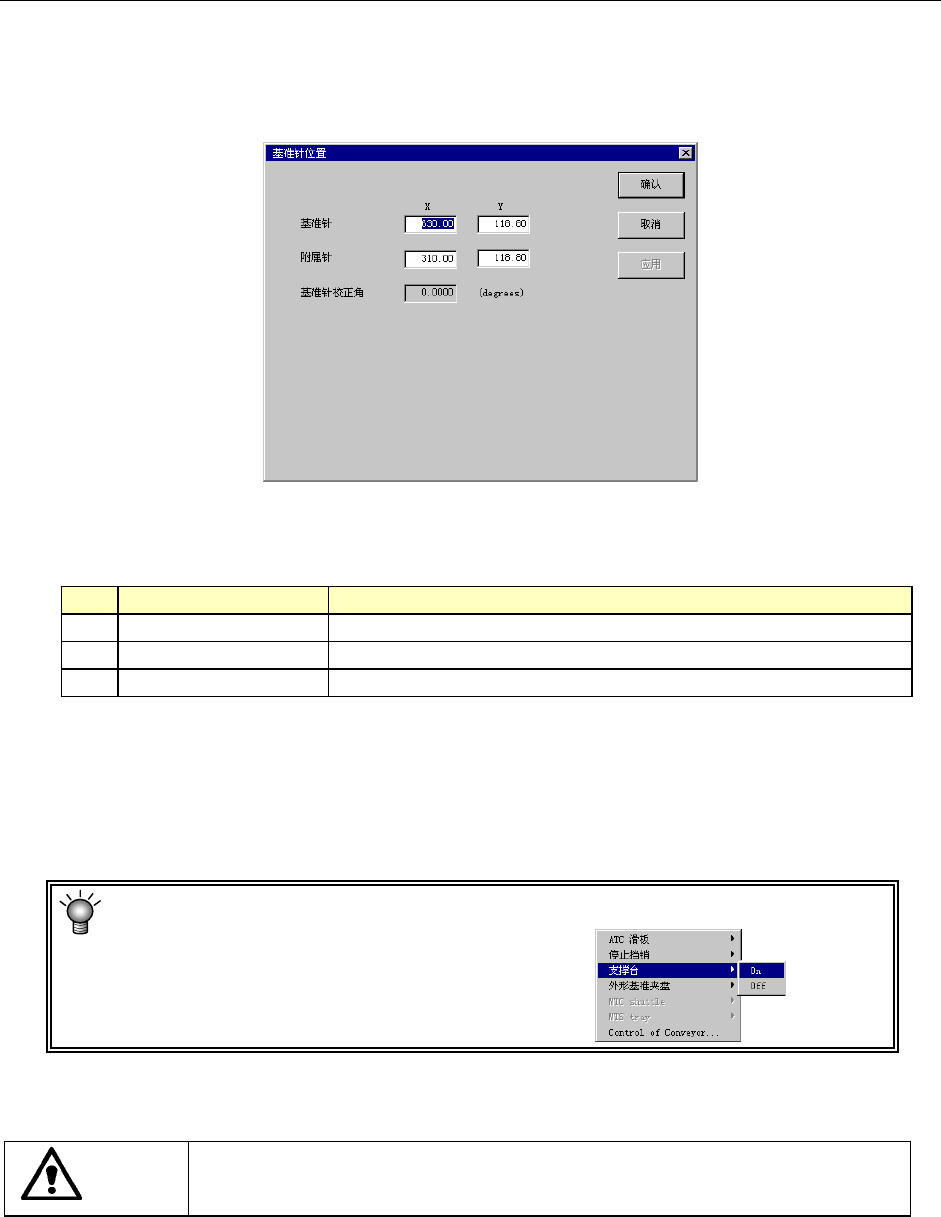

图 5- 21 基准销的位置设置
1) 设置项目
No.
项目 设置内容
1
基准销(X、Y) 从机器原点到基准销的中心位置
2
从动销(X、Y) 从机器原点到从动销的中心位置
3
基准销修正角度 从基准销与从动销的位置计算出的基板倾斜(仅自动获得)
2) 设置方法
使用HOD，通过示教来输入。此时，无论输入焦点在XY的哪一个上，都将同时读入数值并反映
出来。
此外，也可直接从键盘来输入。
摄像机的焦点已对准基板上面时，不能进行焦点的变更。通过示教来输入时，请升
起支撑台，将销的高度对准基板上面。
<支撑台面升起方法>
右击跟踪球，从显示列表中点击“支撑板”/“ON”。
为了避免人身伤害，在 HOD 操作过程中切勿将手放入装置内部，也不要将脸
和头贴近装置。
注意
5-45
