选弱连接焊点。热冲击也可以成功地用来作为筛
选方法，然而这种方法可能会对好的焊点造成
损伤，特别是对于一些尺寸比较大的元器件。
9 缺陷和失效分析案例研究
本节介绍BTC封装焊接缺陷的信息。
作为过程影响条件，插图被提供用来帮助用户。
为确定消除任何问题的可能方案，插图可作为
失效排除指南和受控的试验特性。
9.1 焊接失效
9.1.1 焊接失效条件
9.1.2 焊料不⾜失效

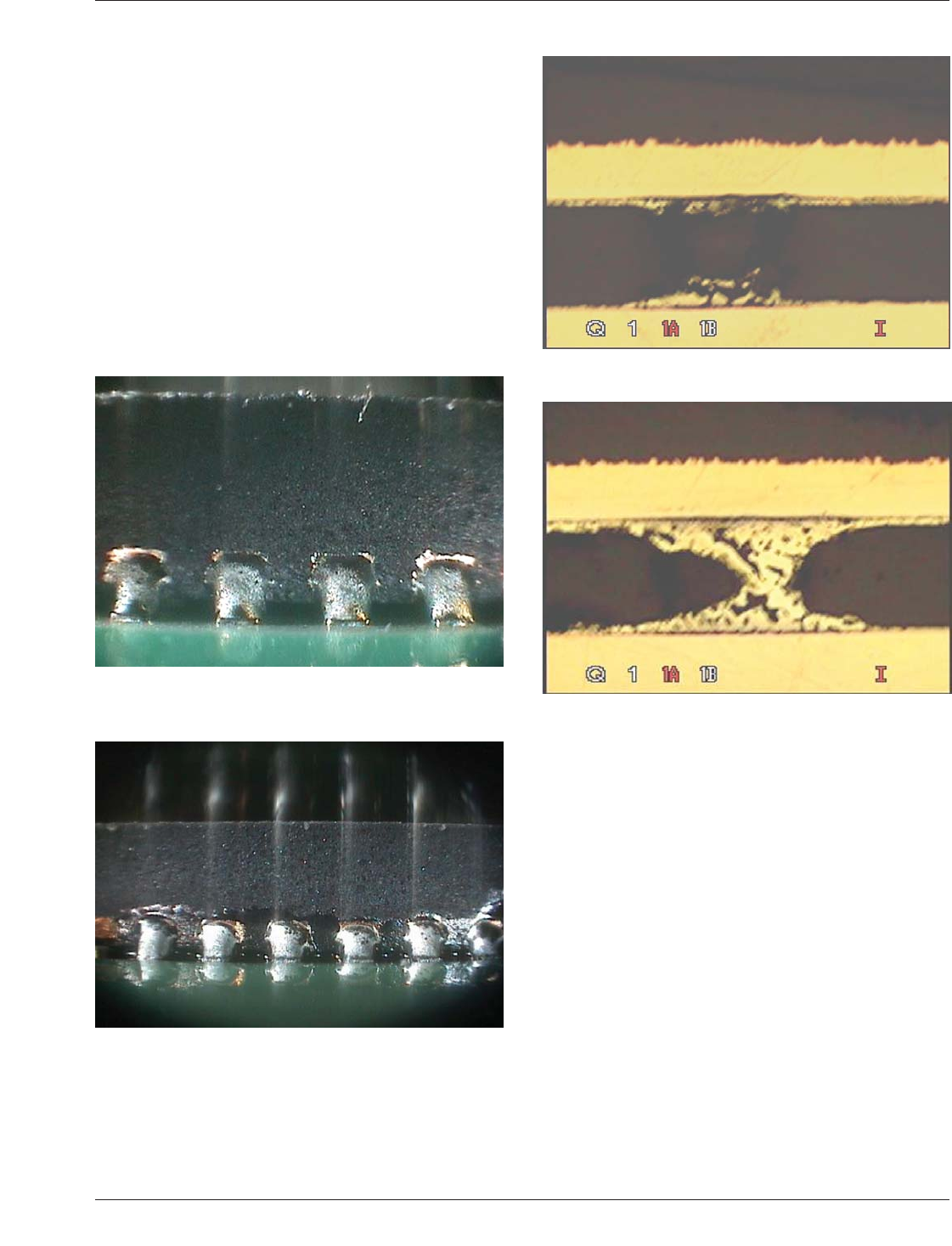

图9-1 可接受QF边缘端⼦光学图像。如果板⼦焊盘
设计超出封装宽度，焊料填充应该存在。
图9-2 可接受QF边缘端⼦光学图像。⽬视焊料填充
应该⾄少达到端⼦宽度的75%。
图9-3 由于印刷焊膏量不⾜，BTC横截⾯焊点开路。
图9-4 由于印刷焊膏量不⾜，在1000次循环后，BTC
横截⾯可靠性失效。
2011年3月 IPC-7093-C
95
Copyright Association Connecting Electronics Industries
Provided by IHS under license with IPC
Not for Resale, 11/27/2015 17:57:03 MST
No reproduction or networking permitted without license from IHS
--`,`,,,,,,`,,,```,``````,`,,`,`-`-`,,`,,`,`,,`---
9.1.3 焊盘，不上锡
9.1.4 端⼦，不上锡
9.2 封装失效
9.2.1 封装翘曲

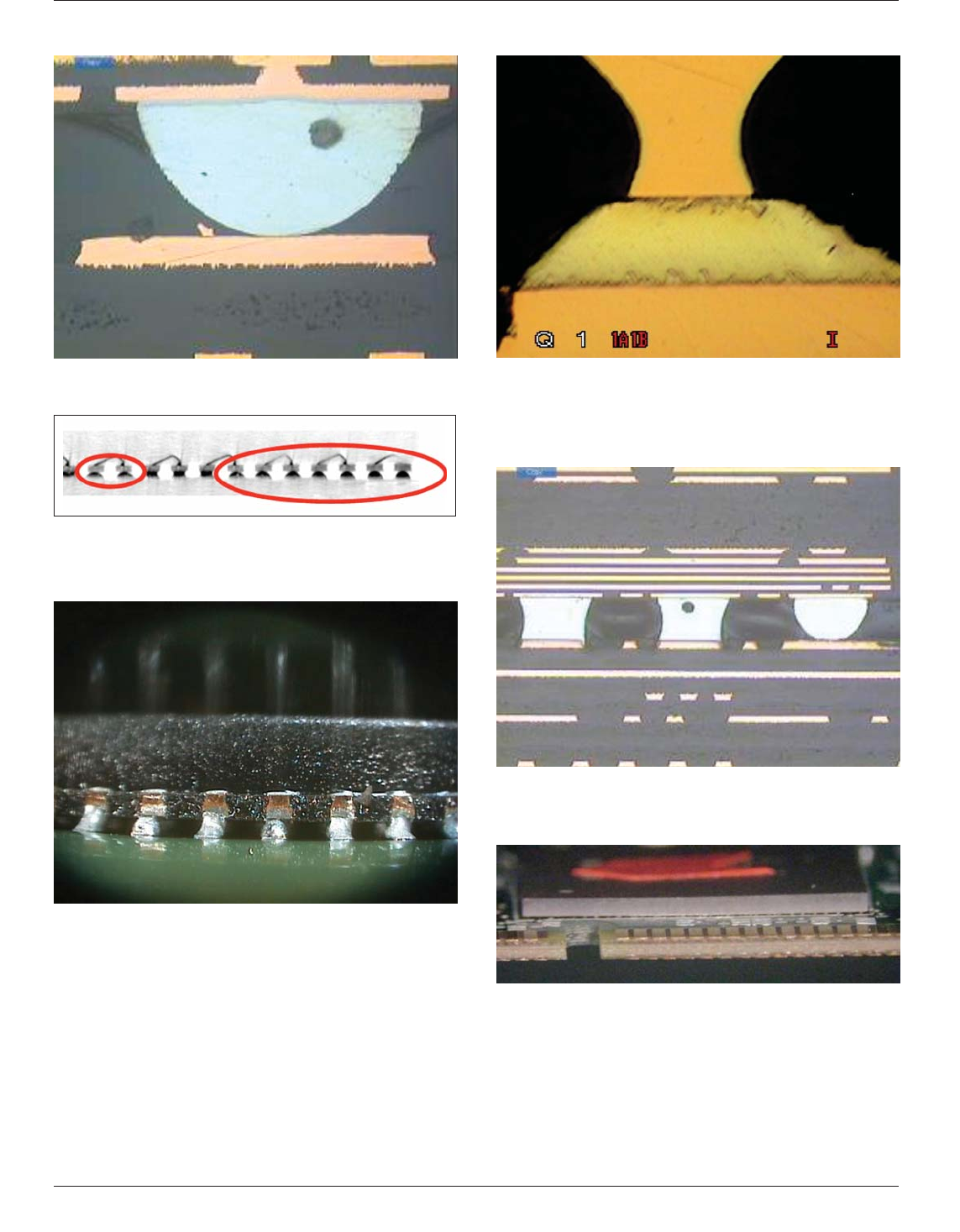

图9-5 LGA封装焊盘不上锡
图9-6 3-D X-RAY显⽰QF上的不润湿焊点
图9-7 不可接受的QF边缘端⼦光学图像。焊料爬升
⾼度有限，焊点开路可见，封装也浮在焊盘上⾯。
图9-8 QF横截⾯焊点开路图像，原因是焊料到QF
底部焊盘不润湿。
图9-9 边⾓焊点失效的LGA横截⾯，焊膏流向封装焊
盘。
图9-10 15x15mm BTC凹⾯翘曲
IPC-7093-C 2011年3月
96
Copyright Association Connecting Electronics Industries
Provided by IHS under license with IPC
Not for Resale, 11/27/2015 17:57:03 MST
No reproduction or networking permitted without license from IHS
--`,`,,,,,,`,,,```,``````,`,,`,`-`-`,,`,,`,`,,`---
9.3 退润湿失效
9.3.1 QF上的退润湿
9.4 焊点破裂失效
9.4.1 焊点上的破裂
图9-11 印刷和再流焊后QF在散热焊盘有良好润湿
图9-12 在印刷和再流焊后QF散热焊盘退润湿
图9-13 QF边缘焊点的缺陷状况，显⽰焊点的焊料不
⾜。
图9-14 温度冲击后的QF焊点裂缝
