建议堵塞孔焊膏覆盖率至少达到50%,侵入型
孔至少达到75%。
填充的形成也与PCB焊盘尺寸、印刷焊膏体积
和封装间隙高度有关。大部分BTC元器件推荐
的焊盘尺寸和模板开孔比例为1:1,如果封装间
隙高度不过大的话,将提供足够的焊料填充成
型。由于可用的焊膏有限,较高的间隙高度-受
控于散热焊盘上的焊膏覆盖率-可能没有足够的
焊膏量来保证填充成型。相反,如果间隙高度
太低,就
会形成大而凸的填充。如图7-13所示。
该图同时也表明,虽然引线末端没有镀层,当
这些元器件安装在PCB时,引线焊盘图形伸出
封装引线并以1:1为周边引线开孔时,依然会有
焊料填充。因为居中的焊膏覆盖率和导通孔类
型已表明对封装间隙高度有很大影响,必要的
焊膏量对创造最佳填充是必要的。封装间隙高
度和PCB焊盘大小将确定所需的焊膏量。
如果焊料流出无法避
免,元器件可以安装在组
件正面(或最后工序),因为 流出的焊料会影响
PCB板另外一面的可接受焊膏印刷。
7.3 SMT后制程 再流焊接之后有几个制程需
要考虑。其中一些在后面的章节中有说明,要
求不同程度的小心操作以保持组装的完整性。
7.3.1 敷形涂覆 对于BTC类型封装元器件,
使用敷形涂覆要特别注意。涂覆材料会流入封
装底部,造成热迁移期间涂覆材料在Z轴方向膨
胀引起
焊点早期失效。
7.3.2 底部填充胶与粘合剂的使⽤ 底部填充
胶和粘合剂(边缘和/或边角粘合)可以延长焊点
受振动和冲击时的寿命。PCB设计使用阻焊膜使
得BTC与PCB间的间隙高度太小,导 致大部分底
部填充胶不能有效地扩散到元器件底部。推荐
用样品评估测试来决定这些材料对实际应用和
电子组件使用寿命来说是适用的还是必需的。
7.3.3 板⼦和模块分割 在机械分板制程中,
应力可作用在要冲压或分割区域的焊点上。机
械切割设备供应商应该推荐规范来说明限制作
业的区域。激光切割分板因其非接触方式切割
而受欢迎,但是激光系统成本较贵。
7.4 检验技术 检验PCB上的BTC元器件,通
常是通过使用穿透式X射线设备来完成的。在多
数情况下,不会进行100%检验。通常X-ray检测
是用来建立工艺参数,然后监测生产设备和工
艺过程。有许多种不同类型和功能的X-ray设
备
可用。X-ray检测系统 特 性 有 手动和自动检测
的(AXI)。
不同的系统也提供了单尺寸或多尺寸检测能
力。在过再流焊接工艺时,取决于BTC元器件的
尺寸和重量,可利用表面张力进行自我对准。
因此,BTC不可能出现微小偏移。如果确实有
偏移发生,很有可能是涉及整个焊盘。这种效果
使得有可能在再流焊后进行粗略的外观对准检
验。可 借助于PCB上的基准点来进行外观检验,
在任何返工过程中也可采用手工辅助贴装。
7.4.1 X射线使⽤ X射线检验通常用于:当有
高比例焊点隐藏不可视时,和有许多不可测试的
焊点时。不可测试焊点的例子包括冗余连接、
背对背BTC元器件(其外连导通孔不可及,同时
没有足够的空间允许有额外测试点)。使用X射
线检测方式可作为所选测试方法的补充,并能
将结果迅速反馈给生产线;然而,焊点连接情
况在X射线下不是一定能观测到,
因此就需要其
它测试方法能证实其金属间连接。
根据所使用的X射线系统的能力,X射线可以检
测出与焊料相关的不良,比如桥接、开路、少
锡和多锡。通常来讲,X射线不作为确认好焊点
的一种可靠检验技术,尤其会导致间歇性接触的
那些边际焊点。其它不良类型如无锡、偏移、
封装爆米花等也能鉴定。除了不良探测,X射线
也用于焊料体积和焊点形
状的趋势分析。
7.4.1.1 X-ray图像的获得 实时X-ray检测系统
采用X射线源和侦测系统,侦测系统将不可视的
图7-13 组装后接触脚焊点和DAP焊点外形对⽐
2011年3月 IPC-7093-C
73
Copyright Association Connecting Electronics Industries
Provided by IHS under license with IPC
Not for Resale, 11/27/2015 17:57:03 MST
No reproduction or networking permitted without license from IHS
--`,`,,,,,,`,,,```,``````,`,,`,`-`-`,,`,,`,`,,`---

X射线图像转化成视频显示信号。这些系统迅速
提供这些样品的图像结果。系统产生的图像不应
该是失真或设备自身引起的虚假图像。图7-14、
7-15和7-16说明了手动X-ray系统应该期望达到
的图像质量的可比水平。实时测量系统大小的
变化范围很宽泛,可从桌面小型系统到大型落
地式控制台系统,这些系统的
X射线管电压和电
流变化范围或功率变化范围也是很宽泛的。
检测BTC元器件没有具体的X射线管电压或电
流/功率的设定。这些设定某种程度上取决于所
用特定X射线系统的灵敏性、待检BTC的结构和
特性、元器件安装板的厚度和特征。比如带有铜
散热片的BTC元器件,一般就需要较高的管电
压和管电流/功率设定。另外,铝散热片的BTC
元器件,由于铝比铜的原子序数
低,更容易被X
射线穿透,所以需要较低的设定值。
7.4.2 超声波扫描 超声波扫描(SAM)又叫扫
描声音断层摄影技术,是一种非破坏失效分析
工具,它利用声波来扫描组件内层。这种技术
可以定位BTC封装内部的分层或空洞,也可以
寻找出BTC连接板子后元器件底部填充的类似
异常。
SAM说明如图7-17所示,定位装有受检样品的
倒装芯片组件,并在SAM分析过程将其浸于液
体
中。液体若流入空洞或分层开窗的区域时,
就不能用该方法检测。
分层或空洞探测的分辨率取决于用于分析的声
波频率。频率越高,分辨率越高,但频率较高
时穿透力较小。一个230MHz的变频器可将探测
IPC-7093-7-14-cn
图7-14 ⽤各种技术检测漏焊的X光影像
图7-15 处理后典型的X光影像
图7-16 线键合到引线框X-RAY图例
IPC-7093-C 2011年3月
74
Copyright Association Connecting Electronics Industries
Provided by IHS under license with IPC
Not for Resale, 11/27/2015 17:57:03 MST
No reproduction or networking permitted without license from IHS
--`,`,,,,,,`,,,```,``````,`,,`,`-`-`,,`,,`,`,,`---

分辨率降到大约25mm的间隙。单个点观察叫
做a-SAM,线扫描叫做b-SAM,面积扫描叫做
c-SAM。
7.4.3 BTC 间隙⾼度测量 BTC间隙高度的测
量对制程控制非常重要,应该在制程开发和后
续的制程确认时检查。厚薄规提供了一种非破
坏的方法,用来确定BTC再流焊接后大约的间
隙高度。可用厚薄规测量再流焊后每个边角的
高度,综合的结果 可以 用来 确 定 平均间隙高
度。这种方法没有切片那么精确,但是它成本
低且是非破坏性的。操作员不要用力试图将厚
薄规塞到元器件下面,这样做有可能会导致焊
点破裂。
厚薄规测量方法要求BTC周边有足够的空间以
便于它无限制进出。BTC的间隙高度能表明焊
点再流是否完全且均匀。由于每种封装都有其
自身的间隙高度特征,用户应该开发一个零件
组装温度曲线,以确保厚薄规的应用。
7.4.4 光学检查
内窥视检查是一种光学检查
方法,可以在一个小而狭窄的区域目视检查微
小物体。这种技术已适应且应用于BTC焊点的
检查。增加局部基准点也有助于识别BTC元器
件贴装的精确位置。
BTC焊点可以通过各种不同的关键特征来检验
和分析,例如:
• 整体焊点品质-良好润湿的迹象
• 焊点形状-再流良好的迹象
• 焊点表面纹理-光滑对不规则
的总体对比
• 焊点整体的外观-助焊剂残留等
• 焊点缺陷-焊接短路、开路、冷焊
内窥检查技术最适合检验只有BTC外排引线的
焊点。该技术的局限性是不能有相同质量水平
和清晰度来检查内排焊点。某些时候有可能关
注内部焊点,但细节显示的程度无法与外排引
线一样。
7.4.5 破坏性分析⽅式 如果用来鉴定失效的
非破坏性方法不能成功地得到失效的原
因时,
那么就可能使用破坏性分析技术。这种分析技
术将导致分析后组件不能使用,但失效原因一
旦被确定,这些信息可用来实施纠正措施消除
问题。
7.4.5.1 切⽚ 如果非破坏性方法无法鉴定异常
原因,就有必要使用破坏性方法来切割问题区
域。一种传统失效分析方法是切片,使操作者
能分析元器件、基材和焊点的特定剖面。
如果同一个元器件有一个以上的可疑区域,就
要确定是否能相继得到这些区
域的剖面。如果
不能,要根据发现问题的可能性决定顺序,或对
多个元器件进行分析。
再者,如果问题区域是大组件的一部分,就必
须将它从大组件上切割成一个更容易控制的小
IPC-7093-7-17-cn

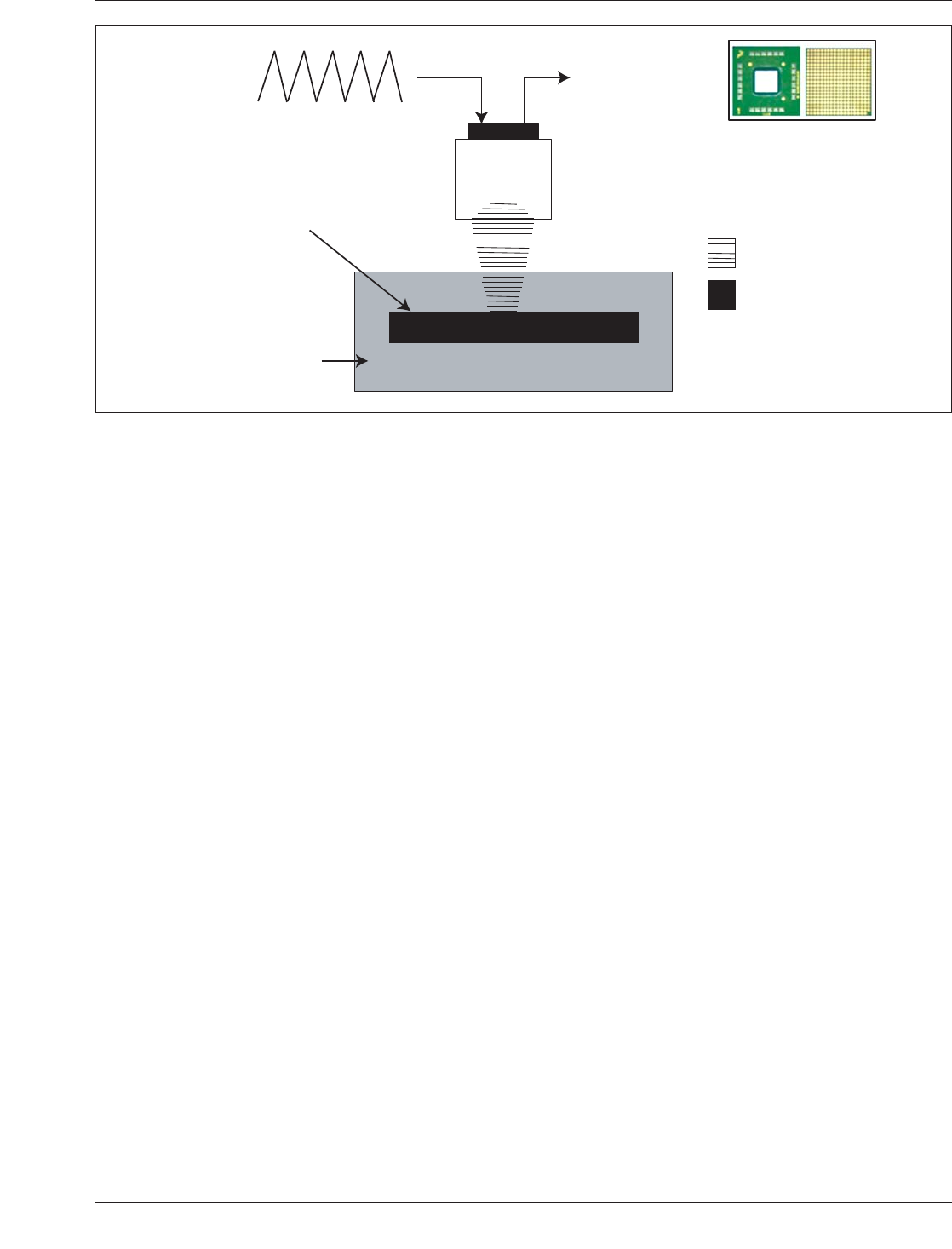

图7-17 扫描声⾳断层摄影术
T
- 应用区
T - 传感器
- 超声波
脉冲输入
样品
液体
脉冲反射
