端子 A1 标 识符必须 标示 于外 形图 纸 所示 区 域 中。 顶 部端子 A1 标 识符 可 以采 用模 封 或 标 记 的 形 式 。在底部表面的可 选 标 识符 有 模 封、标 记 或 金属 标 识符等 形 式 。 见 图 4-21 中表示第一 引脚 标 识符 号 。 4.3 QF 和 SO 封装详细说明 4.3.1 制 造 ⽅ 法 BTC 封装结构 通 常 用于 单个 半 导 体芯片 ， 不 常 用于 封装 多 个 芯片…
IPC-7093-4-17-cn

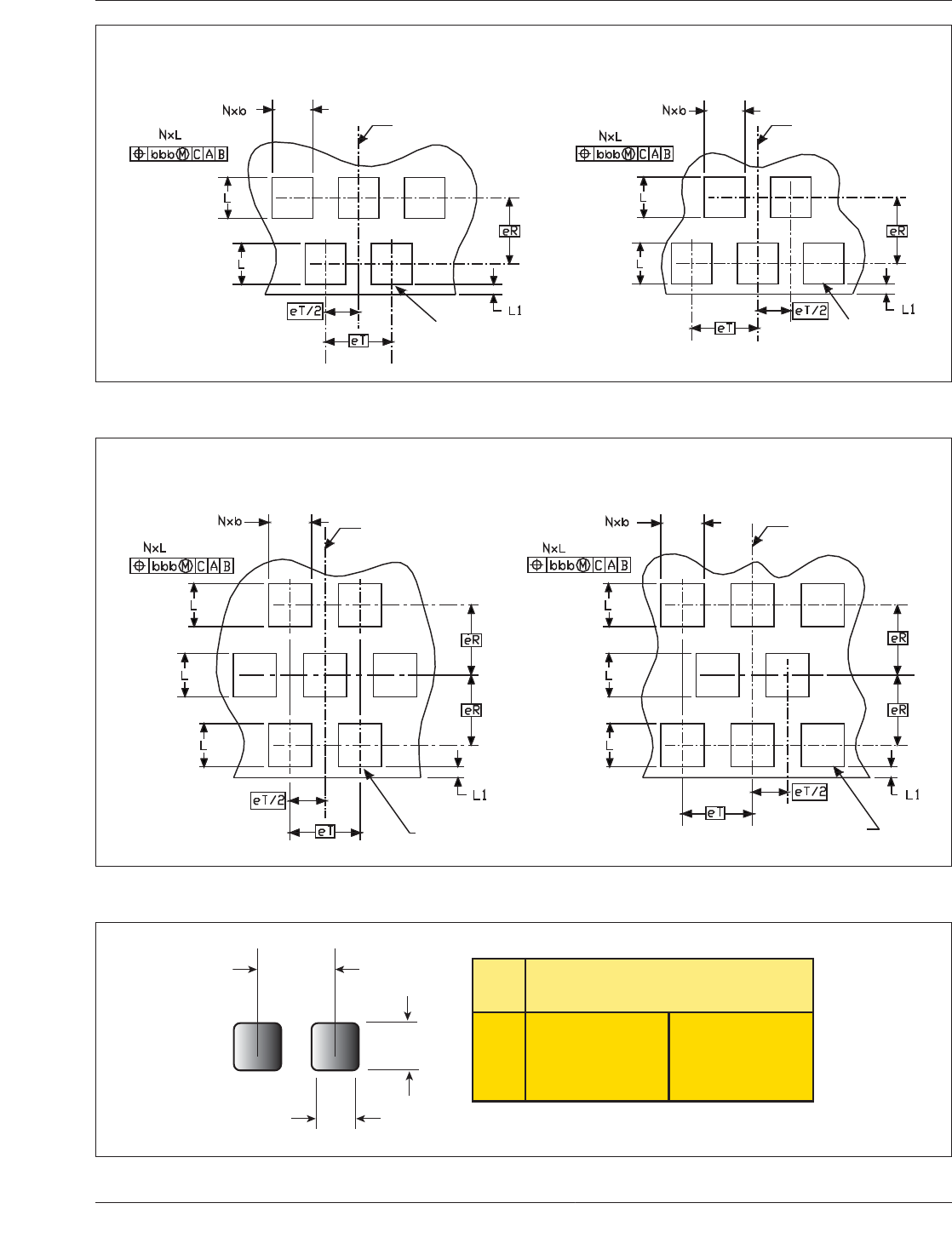

图4-17 基本双排端⼦各种布局
ڦᮠㄟᆀ⁑ᔿ
ส߶$ᡆ%
ㄟᆀཤ䜘
ㄟᆀཤ䜘
ส߶$ᡆ%
ཷᮠㄟᆀ⁑ᔿ
IPC-7093-4-18-cn
图4-18 基本三排端⼦各种布局
ڦᮠㄟᆀ⁑ᔿ
ส߶$ᡆ%
ㄟᆀཤ䜘
ㄟᆀཤ䜘
ส߶$ᡆ%
ཷᮠㄟᆀ⁑ᔿ
IPC-7093-4-19-cn
图4-19 各种接触脚⼏何尺⼨
L
b
e
触点
间距
0.65 0.35 0.40 0.45 0.35 0.40 0.45
0.50 0.25 0.30 0.35 0.25 0.30 0.35
0.50
1
0.20 0.25 0.30 0.25 0.30 0.35
0.40 0.15 0.20 0.25 0.20 0.25 0.30
1
端子间隙扩大的可选变化
尺寸(mm)
bL
min. nom. max. min. nom. max.
2011年3月 IPC-7093-C
17
Copyright Association Connecting Electronics Industries
Provided by IHS under license with IPC
Not for Resale, 11/27/2015 17:57:03 MST
No reproduction or networking permitted without license from IHS
--`,`,,,,,,`,,,```,``````,`,,`,`-`-`,,`,,`,`,,`---
端子A1标识符必须标示于外形图纸所示区域
中。顶部端子A1标识符可以采用模封或标记的
形式。在底部表面的可选标识符有模封、标记
或金属标识符等形式。见图4-21中表示第一引脚
标识符号。
4.3 QF和SO封装详细说明
4.3.1 制造⽅法 BTC封装结构通常用于单个半
导体芯片，不常用于封装多个芯片。见图4-22。
BTC封装的外形尺寸系列从只有4个端子的2.0
mm×2.0mm到有108个端子的12mm
×12mm。
封装高度可在0.4mm到1.5mm之间变化，然而0.8
mm到1.0mm的封装高度较为普遍。在 BTC封装
中允许有多种端子间距变化，但间距0.4mm、0.5
mm和0.65mm最为普遍。
QF和SO(DF)常被安装在一个蚀刻或冲压
过的有0.150mm到0.200mm厚金属引线框上。多
位置的引线框的芯片粘贴面如图4-23所示，底面
如图4-24所示。
图4-23和图4-24的 引线框拼板尺寸为75mm×
300mm，包括四个区，每个区分别有42个7.0mm

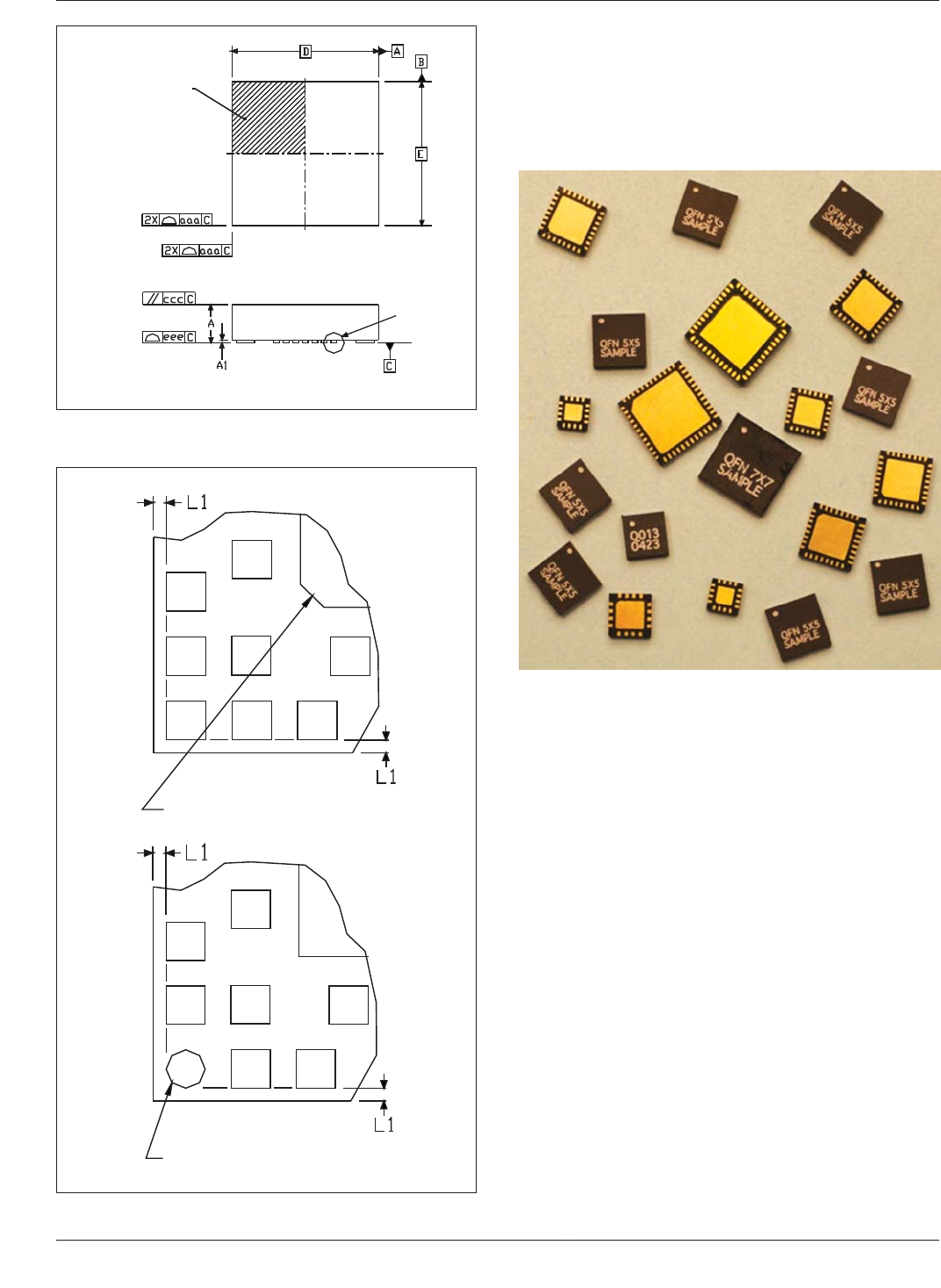

IPC-7093-4-20-cn
图4-20 普通QF封装外形图
ㄟᆀ$ḷ䇠४ฏ
亦㿶മ
ח㿶മ
㓶㢲(
ส߶䶒
IPC-7093-4-21-cn
图4-21 第⼀引脚位置选项
斜切角端子A1标识符
圆形焊盘端子A2标识符
图4-22 BTC多种封装结构
IPC-7093-C 2011年3月
18
Copyright Association Connecting Electronics Industries
Provided by IHS under license with IPC
Not for Resale, 11/27/2015 17:57:03 MST
No reproduction or networking permitted without license from IHS
--`,`,,,,,,`,,,```,``````,`,,`,`-`-`,,`,,`,`,,`---
×7.0mm QF。引线框板底部(或端子面)覆盖
着保护膜以防模封化合物在模封过程中渗透进
端子表面。
引线框通常由两面蚀刻有稍微不同图形的冷轧
铜板制成。在第4节的图纸和草图中给出咬蚀的
明显差异。咬蚀的主要目的是提供模封化合物
与引线的机械互锁以增加机械强度。
为了准备 封装组装和适 应 BTC封装的最终组
装，引线框采用合金进行电镀并与引线键合工
艺和再流焊工艺兼容(iPdAu
合金成分是最普
遍的)。
另一选择是用银合金点焊引线键合，留下没有
电镀的铜基引线框的剩余部分直到模封。引线
框板上剩余的外露接触脚和散热焊盘用锡合金
表面处理以便焊料连接。
不同的供应商可能有不同的BTC封装过程，但
基本的组装顺序会按照图4-25中描述的详细流程
来进行。
图4-23的 引线框经模 封 后 的 样 子 如 图 4-26所
示，这是模封刚 脱 模后有四区 域 的 阵 列的图
例
。黑色部分是形成四阵列的模封化合物，每
部分测量到的大致尺寸是45mm×55mm。周边

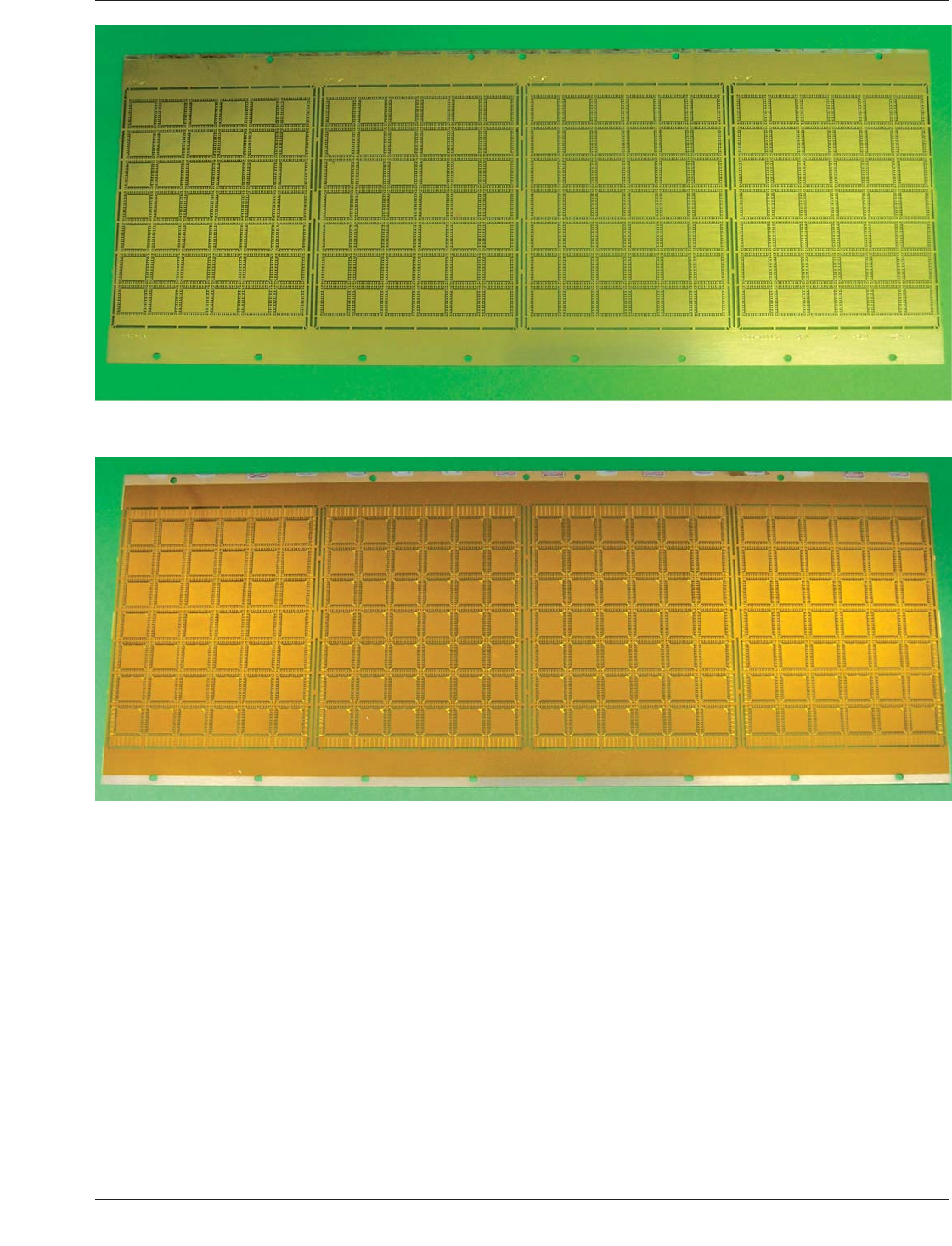

图4-23 QF典型芯⽚粘贴⾯，具有镍钯⾦表⾯处理引线框
图4-24 QFN拼板引线框上带有保护膜的典型焊盘⾯
