气连接必须使用印制板上的焊料。在焊盘上有
充足焊料，以达到焊点可视和可靠给这一类型
产品带来重大挑战。因此，在设计焊盘图形时
需特别注意。
PCB元器件焊盘图形通常依据元器件生产商公
司内部开发的指南或执行已出版的业界标准如
IPC-7351。同时，BTC，如SO和QF虽然已面
世一段时间，但还没有广泛使用。因此关于它们
的 学 习 经验依 然有限，业界 标准也没有被细
化。开发最佳的几何尺寸需要一些实验尝试。
而且，因为外露芯片连接盘和封装的某些构造
位于封装的底部，某些限制必须加以考虑。
业界对SO和QF有很高的兴趣。0.8 mm可能
是最流行的厚度，但封装可选择较低的外形厚
度，如0.6mm。周边输入/输出引线位于封装外
边缘。周边的引线和封装底部的外露焊盘可通
过焊接印制板(PCB)形成电气接触。热量能通
过焊接外露散热焊盘从封装传导到PCB，如图6-
2所示。
通过向下键合线
和芯片导电粘接材料提供稳定
的接地电气连接，线键合采用金线。周边和散
热焊盘表面镀有100% Sn (Sn/Pb也可)。 如第3节
和第4节所述，SO和QF封装在最后组装时通
过冲压或对模封带进行分割而成。引线框的半
蚀刻赋予了模封化合物和周边焊盘和芯片散热
外接盘的互锁特性。这种封装一般是湿度敏感
性等级(MSL)等级3 (MSL等级见J-STD-020
)。
端子接触点：
• 接触焊脚(或焊接盘)以单排格式分布在周边，
这取决于焊脚具体数量和本体大小。
• 对于某种特别的应用，封装通常都会整合共用
的电源和/或接地脚。
• 所有接触点都镀有亚光锡料，以便表面贴装工
艺。
底部端子QF封装系列(见JEDEC MO-220) 具有
提高芯片速度、降低热阻抗的特点，并且因为小
外形，使贴装需求的印制板面积最小化。小尺
寸和低外形
使得QF成为小尺寸电子应用(例如
移动电话、呼叫器和手持型PDA)中高密度PCB
封装的理想选择。
除了小封装外形和低外形以外，BTC元器件有
较低的热阻和电气寄生。
6.1.1.1 板⼦材料 如第5节所述，标准环氧玻
璃基板(FR-4)适合于BTC元器件的组装。使用
低热膨胀系数(CTE)的基材可以改善可靠性。
印制板也会受到以下因素的影响，如金属层数、
选择
的层压材料、平衡结构、线路密度、运行
环境、元器件安装密度和印制板反面元器件的
贴装。具体板料规格参见IPC-4101。
6.1.1.2 表⾯处理 印制板的表面处理对于正确
组装设计也是非常重要的。可采用多种表面处
理方法(见第5节)，并且很多时候需要采用折衷
平衡方式以满足组件中所有元器件的情况。分
析的方法包括元器件封装引脚的表面处理和用
于焊接所有元器件到板子的合金 焊料的兼容
性。
6.1.2 端⼦形式 SO和QF元器件具有内缩
和
不内缩端子布局和焊接外露芯片外接盘(DAP)
到PCB以优化散热性能。(见第4节。)
在内缩端子布局中，标准焊盘偏离封装边缘0.1
mm。在不内缩端子布局中，标准的焊盘延伸至
封装的边缘，两者的比较见图6-3。
不内缩设计的优点是板子在安装后，端部外露
的触点特征提供了可见的焊料填充。
6.1.3 安装条件 为了使元器件在最佳状态下
运行，在设计印制板和贴装此封装时应有一些
特别考量。例如，为了增强散热、电气和板级

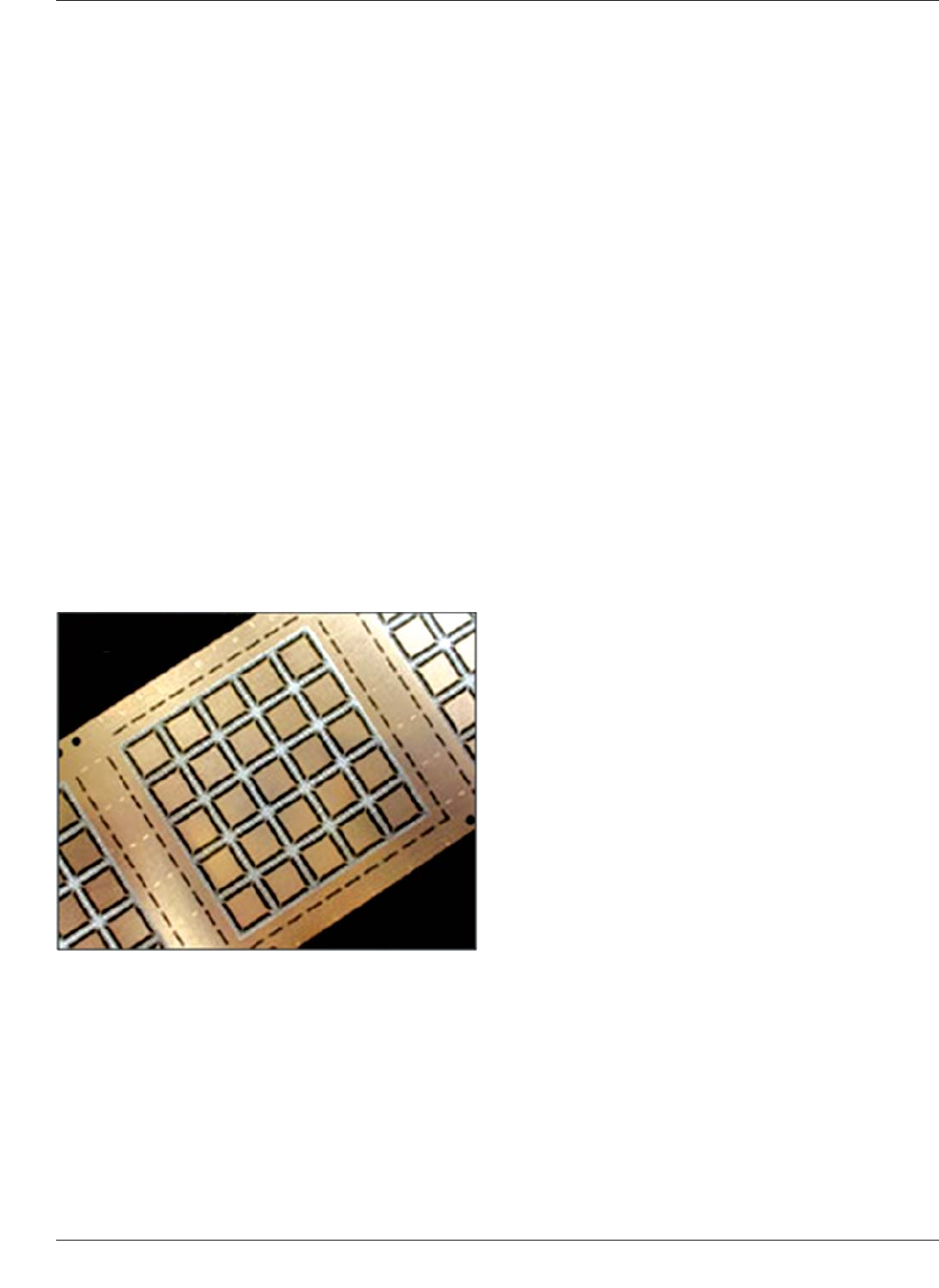

图6-2 QF底部端⼦元器件引线框阵列
IPC-7093-C 2011年3月
48
