6 印制电路组件设计注意事项

本章节提供了将底部端子元器件(BTC)整合到

电子产品中的设计原则包括模块和产品级印制

板设计理念。这些原则定义了布局、互连规则

和在设计过程中必须考虑的安装特性。组装结

构要求的方法要细化到与安装工艺考虑相一致

的程度。重点放在最终组件散热管理和结构对

组件的贡献。

6.1 BTC元器件描述 BTC元器件是一种近似

芯片级封装，其键合线与铜引线框或有机薄片

基材塑封在BTC封装结构中。QF和LGA是该

封装技术的

典型代表。与标准塑封引线框封装

相比，QF变化提供了几个显著的优点。

• 因为芯片大小和封装大小接近，减少板子贴装

空间。

• 最小的引线长度减少了芯片和PCB间的电气通

道距离，提供了优越的电气性能。

• 较低热阻，因为底部外露芯片连接盘可以直接

焊接到PCB表面对应的散热区。

• QF引线框类封装组装过程采用了久经考验的

SO-IC引线框封装架构。

• 可使用标准SMT组装设备，可

利用重量轻的封

装元器件的自我调整特性实现高组装良率。

共面性不是这种元器件系列的担忧点，因为所

有的接触点和封装底面齐平。关于湿度敏感等

级(MSL)，用于密封的模封化合物是基于树脂

的材料，所以吸湿性会根据具体的封装大小、

芯片连接盘大小 (DAP)和键合线的数量而变

化。

6.1.1 BTC封装变化 BTC封装有各种引线模

式和厚度可用。总的来说，BTC元器件系列包

括：周边引线两侧(

两边)和方形(四边)元器

件，周边多排(成排或错列引线)和全部和部分

区域阵列元器件。封装底部引线型可分为矩形

或圆形，这取决于是引线框元器件(例如QF)

－通常是前者的代表，还是基板元器件(例如

LGA)－通常是后者的代表。(见图6-1)因为BTC

封装没有焊料球端子，封装和组装板之间的电

IPC-7093-6-1-cn

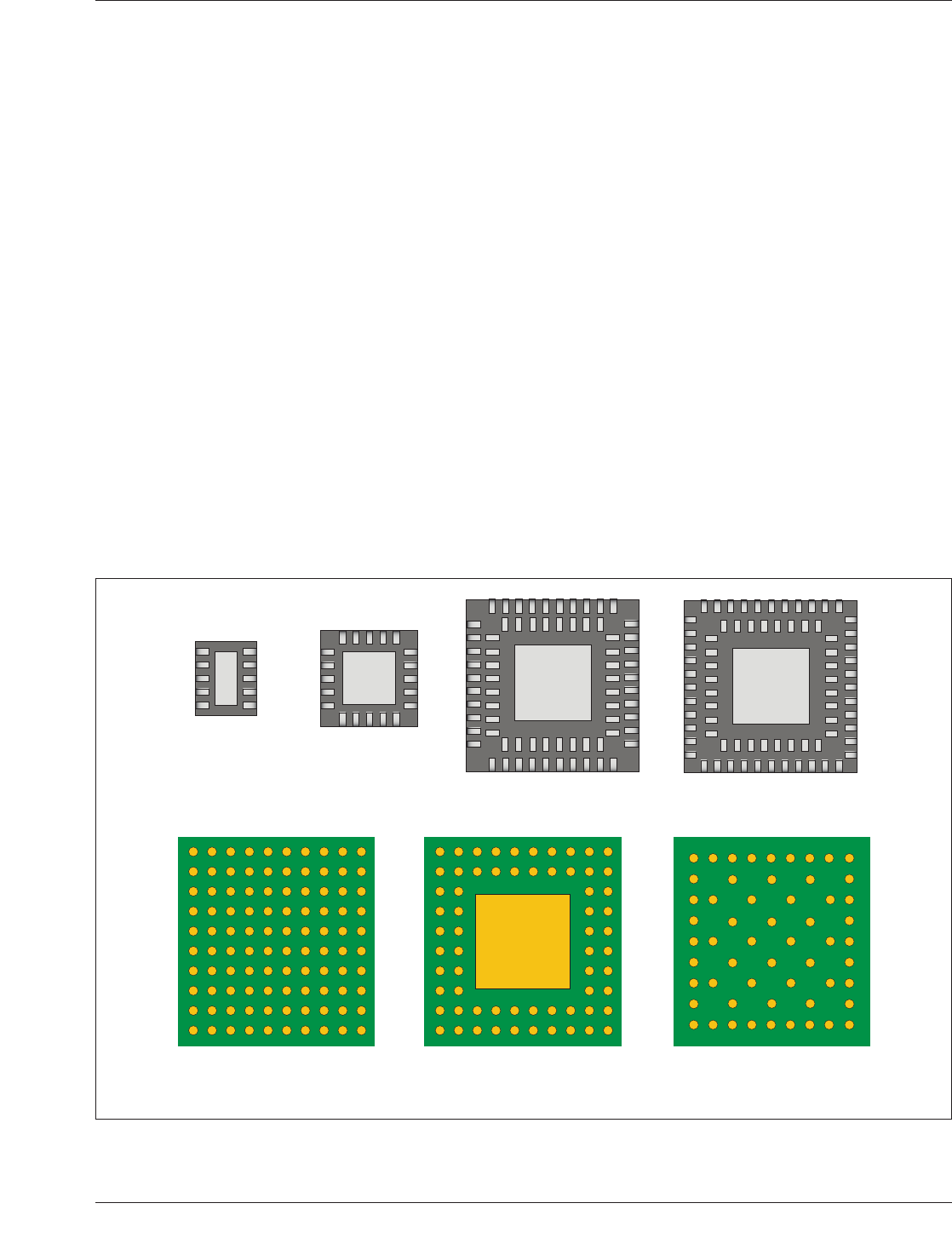

图6-1 底部端⼦元器件BTC系列

SON (DFN)

(QFN)

QFN

多排

QFN

多排错列

LGA

LGA阵列有空缺

LGA

部分阵列(有导热盘)

LGA

全阵列

2011年3月 IPC-7093-C

Provided by IHS under license with IPC

Not for Resale, 11/27/2015 17:57:03 MST

No reproduction or networking permitted without license from IHS

--`,`,,,,,,`,,,```,``````,`,,`,`-`-`,,`,,`,`,,`---

气连接必须使用印制板上的焊料。在焊盘上有

充足焊料，以达到焊点可视和可靠给这一类型

产品带来重大挑战。因此，在设计焊盘图形时

需特别注意。

PCB元器件焊盘图形通常依据元器件生产商公

司内部开发的指南或执行已出版的业界标准如

IPC-7351。同时，BTC，如SO和QF虽然已面

世一段时间，但还没有广泛使用。因此关于它们

的学习经验依然有限，业界标准也没有被细

化。开发最佳的几何尺寸需要一些实验尝试。

而且，因为外露芯片连接盘和封装的某些构造

位于封装的底部，某些限制必须加以考虑。

业界对SO和QF有很高的兴趣。0.8 mm可能

是最流行的厚度，但封装可选择较低的外形厚

度，如0.6mm。周边输入/输出引线位于封装外

边缘。周边的引线和封装底部的外露焊盘可通

过焊接印制板(PCB)形成电气接触。热量能通

过焊接外露散热焊盘从封装传导到PCB，如图6-

2所示。

通过向下键合线

和芯片导电粘接材料提供稳定

的接地电气连接，线键合采用金线。周边和散

热焊盘表面镀有100% Sn (Sn/Pb也可)。如第3节

和第4节所述，SO和QF封装在最后组装时通

过冲压或对模封带进行分割而成。引线框的半

蚀刻赋予了模封化合物和周边焊盘和芯片散热

外接盘的互锁特性。这种封装一般是湿度敏感

性等级(MSL)等级3 (MSL等级见J-STD-020

)。

端子接触点：

• 接触焊脚(或焊接盘)以单排格式分布在周边，

这取决于焊脚具体数量和本体大小。

• 对于某种特别的应用，封装通常都会整合共用

的电源和/或接地脚。

• 所有接触点都镀有亚光锡料，以便表面贴装工

艺。

底部端子QF封装系列(见JEDEC MO-220) 具有

提高芯片速度、降低热阻抗的特点，并且因为小

外形，使贴装需求的印制板面积最小化。小尺

寸和低外形

使得QF成为小尺寸电子应用(例如

移动电话、呼叫器和手持型PDA)中高密度PCB

封装的理想选择。

除了小封装外形和低外形以外，BTC元器件有

较低的热阻和电气寄生。

6.1.1.1 板⼦材料如第5节所述，标准环氧玻

璃基板(FR-4)适合于BTC元器件的组装。使用

低热膨胀系数(CTE)的基材可以改善可靠性。

印制板也会受到以下因素的影响，如金属层数、

选择

的层压材料、平衡结构、线路密度、运行

环境、元器件安装密度和印制板反面元器件的

贴装。具体板料规格参见IPC-4101。

6.1.1.2 表⾯处理印制板的表面处理对于正确

组装设计也是非常重要的。可采用多种表面处

理方法(见第5节)，并且很多时候需要采用折衷

平衡方式以满足组件中所有元器件的情况。分

析的方法包括元器件封装引脚的表面处理和用

于焊接所有元器件到板子的合金焊料的兼容

性。

6.1.2 端⼦形式 SO和QF元器件具有内缩

和

不内缩端子布局和焊接外露芯片外接盘(DAP)

到PCB以优化散热性能。(见第4节。)

在内缩端子布局中，标准焊盘偏离封装边缘0.1

mm。在不内缩端子布局中，标准的焊盘延伸至

封装的边缘，两者的比较见图6-3。

不内缩设计的优点是板子在安装后，端部外露

的触点特征提供了可见的焊料填充。

6.1.3 安装条件为了使元器件在最佳状态下

运行，在设计印制板和贴装此封装时应有一些

特别考量。例如，为了增强散热、电气和板级

图6-2 QF底部端⼦元器件引线框阵列

IPC-7093-C 2011年3月

Provided by IHS under license with IPC

Not for Resale, 11/27/2015 17:57:03 MST

No reproduction or networking permitted without license from IHS

--`,`,,,,,,`,,,```,``````,`,,`,`-`-`,,`,,`,`,,`---

的性能，封装上的外露芯片连接盘需焊接到板

子上对应的散热焊盘。最近的资料显示这对板

子的可靠性也是非常重要的。另外，为了保证

高功率元器件在电路板上有合适的热传导，在

散热区域需要布置散热导通孔。PCB组装设计

应该考虑包括封装、PCB和组件的所有设计要

素的尺寸和制造公差。

有多种因素可以影响板子上安装BTC封装元器

件和焊点质量。这些因素包括：在散热焊盘区

的焊膏覆盖率、封装周边和散热焊盘区的模板

设计、导通孔类型、板厚度、封装

引线的表面

处理、板子的表面处理、焊膏类型和再流焊曲

线。应该强调的是这些指南可帮助用户正确开

发印制板设计、表面贴装实践和要求，但用于

组装工艺的特性描述除外。

6.1.3.1 PCB设计指南设计所需的PCB焊盘图

形尺寸如图 6-4所示。图中尺寸ZD最大和尺寸

GD最小(尺寸ZE最大和尺寸GE最小)分别为外

侧到外侧，内侧到内侧的焊盘尺寸。尺寸X和Y

分别表示焊盘的宽度和长度。两个附加的间隙

和C

也被定义来避免焊点桥接。

这里C

定义为邻边边角里的焊盘之间的最小距

离，C

定义为周围焊盘内侧顶端到散热焊盘外

部边缘的最小距离。在研发只有两边端子SO

焊盘图形时，设计人员可以运用相同的基本规

则，见图6-5。

为了设计合适的焊盘图形，对封装和印制板尺

寸的公差分析是需要的。图6-5表示了6I/O封装

外形，是功率放大器、信号转换器和负载切换

器的典型布局。

对于只有两边有端子的封装，其焊盘图形和DAP

布局没有四边端子布局复杂。图6-6是图6-5所示

6I/O元器件的焊盘图形。

针对元器件公差，通常由封装外形图给出的

外

形公差转变为基于公差的最大材料条件(MMC)

和最小材料条件(LMC)。这样可得到各种QF

类型封装的最大值和最小值。为了确定焊盘图

形尺寸，包括有三套公差：一套为元器件总公

差，另两套用于各个端部的引线。因为不可能

所有三套公差都在最坏情况，更为现实的是采用

IPC-7351描述的均方根方法(RMS)。见图6-7。

内部元器件焊盘之间的尺寸，如图6-7

所示，通

常不在封装外形图上显示。因为该尺寸被要求

用来确定焊盘图形长度，计算如下：

IPC-7093-6-3-cn

图6-3 内缩和不内缩结构⽐较

㣟⡷㋈䍤ᶀᯉ

㣟⡷

⁑ሱॆਸ⢙

䠁㓯

ཆ䵢㣟⡷䘎᧕ⴈ

ཆ䵢᧕䀖㝊

޵㕙ㄟᆀ

㣟⡷㋈䍤ᶀᯉ

⁑ሱॆਸ⢙

䠁㓯

ཆ䵢㣟⡷䘎᧕ⴈ

ཆ䵢᧕䀖㝊

н޵㕙ㄟᆀ

IPC-7093-6-4-cn

图6-4 焊盘图形和DAP散热焊盘布局指导

MAX

MIN

E2'

MAX

D2'

MAX

MIN
