5.2 컨베이어 벨트의 점검과 가이드의 청소
여기에서는 , 컨베이어 벨트의 마모 상태를 점검합니다. 벨트 반송면의 마모가 심해지면 , 미끄러짐이 발생해서 기
판의 반송이 안정되지 않으므로 , 정기적으로 마모상태를 확인할 필요가 있습니다.
그리고 , 컨베이어 센서의 수광면에 마모가루가 쌓이면 기판 오검출 등의 트러블이 발생할 가능성이 있으며 , 벨
트의 가이드부나 풀리의 외주부에 마모가루가 쌓이면 벨트가 고착될 우려가 있습니다.
또한 YSM20R/YSM20WR 에는 다음 3 종류의 컨베이어 사양이 있어 텐셔너 ( 풀리 브래킷 , 풀리) 의 위치와 벨
트 텐션 규격이 다릅니다.
•
YSM20R 듀얼 스테이지 사양
•
YSM20R 싱글레인 사양
•
YSM20WR 듀얼레인 사양
•
YSM20WR 싱글레인 사양 ( 중량 반송사양 )

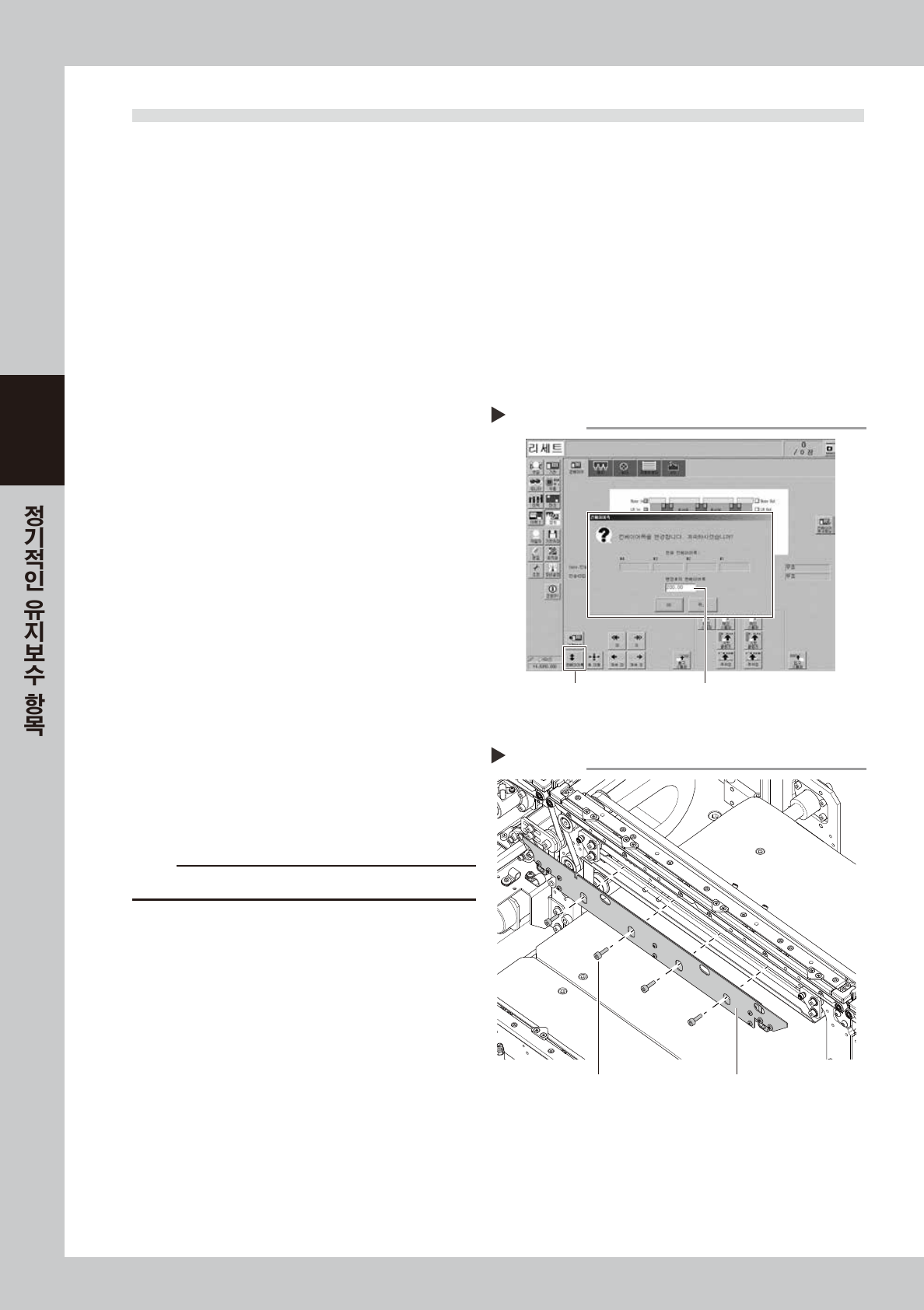

1
컨베이어 폭을 작업하기 수월한 너비로
변경합니다 .
1. [ 컨베이어폭 ] 버튼을 누르면 , 컨베이어폭 변
경 대화창이 표시됩니다 .
2. 「변경후의 컨베이어 폭」에 공구 ( 육각렌치가 )
가 들어갈 정도의 수치 (200mm 정도 ) 를
입력하고 , [OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
2
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 대차 사양의 경우는 , 대차를 탈착합니다 .
4. 사각건을 푸쉬업 플레이트 위에 깔아 둡니다 .
3
기판 클램프 보드를 분리합니다 .
육각렌치 (3) 로 기판 클램프 보드 고정볼트 ( 우측
그림의 4 군데 ) 를 빼서 기판 클램프 보드를 떼어
내 주십시오 .
c
주의
우측그림의볼트4 개이외는풀거나빼지마십시오 .
Step 3
기판 클램프 보드의 분리
기판 클램프 보드고정 볼트
57365-KMK-00
컨베이어 폭의 변경
Step 1
[컨베이어폭] 버튼 공구가 들어갈 정도(200mm)의 폭을 입력
58307-KMK-00
3-45
3
4
벨트를 느슨하게 합니다 .
1. 컨베이어 벨트를 느슨하게 하기 전에 현재의 풀리 브래킷 (YSM20R/YSM20WR 싱글 레인 사양 /
YSM20WR 듀얼 레인 사양의 경우에는 풀리 고정 볼트 ) 의 위치를 유성펜으로 마킹합니다 .
2. 다음 그림을 참고해서 , 육각렌치 (3) 로 풀리 브래킷 ( 풀리 ) 의 고정볼트를 풀어서 , 브래킷의
긴 구멍 끝까지 ( 푸는 방향 ) 이동시켜 주십시오 . YSM20R/YSM20WR 싱글 레인 사양 /YSM20WR
듀얼 레인 사양의 경우에는 육각 렌치 (5) 와 육각 렌치 (4) 에서 풀리의 고정 볼트를 풀고 풀리를 이동
시킵니다 .
W1축
W3축
W4축
W2축
컨베이어 벨트 풀기
YSM20R 듀얼 스테이지 사양
■ W3축, W4축
■ W1축, W2축
이 풀리 브래킷을 푼다
이 풀리 브래킷을 푼다
브래킷의 위치를 유성펜으로 마킹
57366 - K MK-0 0
3-46
3
컨베이어 벨트 풀기
＊ 상기의 그림은 우측흐름 사양의 경우입니다.
YSM20WR 싱글레인에는, 흐름방향의 하류측에 텐셔너(풀리)가 있습니다.
YSM20R 싱글레인 사양
YSM20WR 싱글레인 사양(중량 반송사양)
이 풀리를 푼다
풀리의 위치를 마킹
육각렌치 (5)
육각렌치 (4)
이 풀리를 푼다
풀리의 위치를 마킹
육각렌치 (5)
육각렌치 (4)
57367-KM K-10
참고
흐름방향에 따라 텐셔너( 풀리) 의 위치가 달라집니다 .
