3-37 3 4. 1 .4 FM 헤드 의 사 이드뷰 카 메라 의 간이청소 FM 헤 드의 사 이 드 뷰 카 메 라 조 명 확 산 판 및 밀 러 는 헤 드 부 에 장 착 되 어 있 습 니 다 . 먼 지 등에 의 해 사 이 드 뷰 카 메 라 의 조 명 확 산 판 과 밀 러 의 개 구부 가 더 러 워 질 경 우 가 있 으므로 , 정 기 적 으로 청 소 해 주 십 시 오 . c 주의 청소 시 ,…
3-36
3
4.1.3 HM 헤드의 스캔 카메라 청소
스캔 카메라 조명 확산판 및 프리즘은 카메라 왼쪽 선단의 개구부에 장착되어 있습니다. 먼지 등에 의해 스캔
카메라의 조명 확산판과 프리즘이 더러워질 경우가 있으므로 , 정기적으로 청소해 주십시오 .
c
주의
청소시 ,카메라각부에강한힘을가하지않도록주의해주십시오 .카메라내부에는글래스부품을사용하고있으므로파손될우려가있
습니다 .
1
노즐을 노즐 스테이션에 수납합니다 .
1. [ 장치 ] 버튼을 눌러서 「헤드」탭을 선택합니다.
2. 테이블을 선택하고 , [ 노즐변경 ] 버튼을 누릅
니다 .
3. 「노즐변경」대화창에서 헤드번호는「ALL」,
노즐 타입은「노즐수납」을 선택합니다 .
4. [OK] 버튼을 누르면 모든 헤드의 노즐이 수납
됩니다 .
n
요점
노즐 스테이션을 겸비하고 있지 않을 경우는, 비상정지 버튼을
누르고 수동으로 노즐을 탈착해 주십시오 .
e
2
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
3
스캔 카메라를 이동합니다 .
1. 모든 헤드가 상승단에 있는 것을 확인합니다 .
헤드가 스캔 카메라와 간섭하는 높이에 있을
경우는 , 모든 헤드 ( 노즐 홀더부 ) 를 손으로
상승단까지 올려 주십시오 .
2. 스캔 카메라를 헤드유닛 정면에서 봤을때 좌측
끝까지 (10 번 헤드쪽 ) 이동시킵니다 . 이때
무리한 힘을 가하지 않도록 해 주십시오 .
4
확산판과 프리즘을 닦습니다 .
1. 메인조명 확산판의 상면 및 프리즘면의 더러움
을 면봉으로 닦습니다 . 프리즘면은 좁으므로 ,
면봉 등의 선단을 길게 뽑아 꼬아서 가볍게 닦
아 주십시오 .
2. 사이드뷰 조명 확산판과 프리즘을 면봉으로 닦
습니다 . 프리즘면은 정면에서 보이지 않으므
로 손거울 등을 사용해 주십시오 .
c
주의
용제는사용하지말아주십시오 .용제를사용하면프리즘의표면
처리가벗겨지거나 ,확산판이변색될가능성이있습니다 .
노즐의 수납
Step 1
[노즐변경] 버튼
테이블 선택
58303-KMK-00
조명 확산판과 프리즘의 청소
Step 3, 4
면봉
메인 확산판 사이드뷰 확산판
사이드뷰 프리즘
메인 프리즘
손으로 이동
스캔 카메라
57353-KMK-00
3-37
3

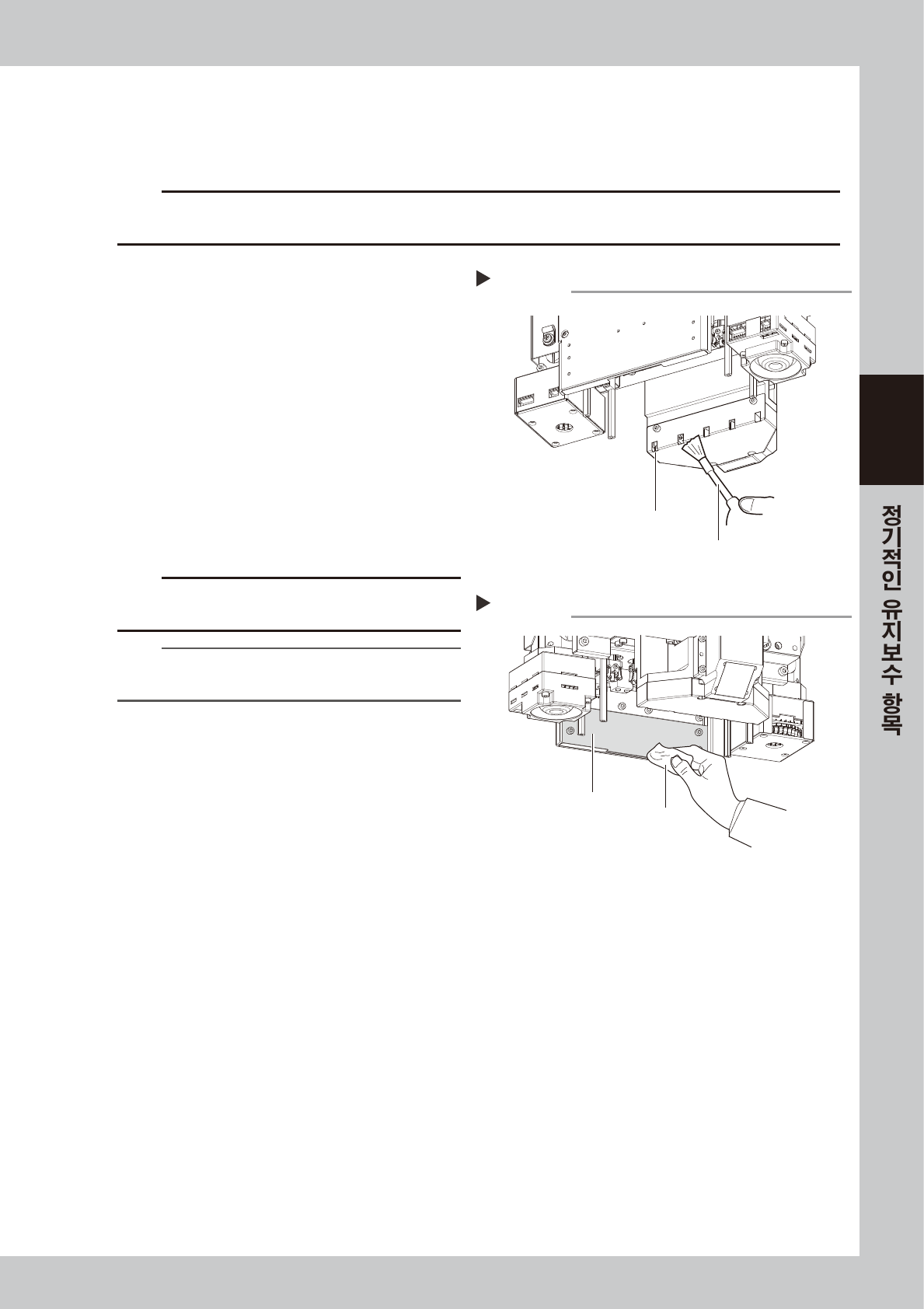

4.1.4 FM 헤드의 사이드뷰 카메라의 간이청소
FM 헤드의 사이드뷰 카메라 조명 확산판 및 밀러는 헤드부에 장착되어 있습니다. 먼지 등에 의해 사이드뷰
카메라의 조명 확산판과 밀러의 개구부가 더러워질 경우가 있으므로 , 정기적으로 청소해 주십시오 .
c
주의
청소시 ,카메라각부에강한힘을가하지않도록주의해주십시오 .카메라내부에는글래스부품을사용하고있으므로파손될우려가
있습니다 .
e
1
헤드를 이동합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
2
개구부를 청소합니다 .
블로워 브러시를 사용해서 개구부의 먼지를 털어
주십시오 .
3
확산판을 청소합니다 .
먼지가 나지 않는 와이퍼 또는 클리닝 페이퍼에
렌즈 클리너를 조금 적셔서 확산판 부분을 청소해
주십시오 .
c
주의
용제는사용하지말아주십시오 .용제를사용하면확산판의표면
처리가벗겨지거나 ,변색될가능성이있습니다 .
참고
블로워 브러시 및 렌즈 클리너 , 클리닝 페이퍼는 옵션 구입품
입니다 .
확산판의 청소
Step 3
확산판
와이퍼
57355-KMK-00
개구부의 청소
Step 2
개구부
블로워 브러시
57354-KMK-00
3-38
3

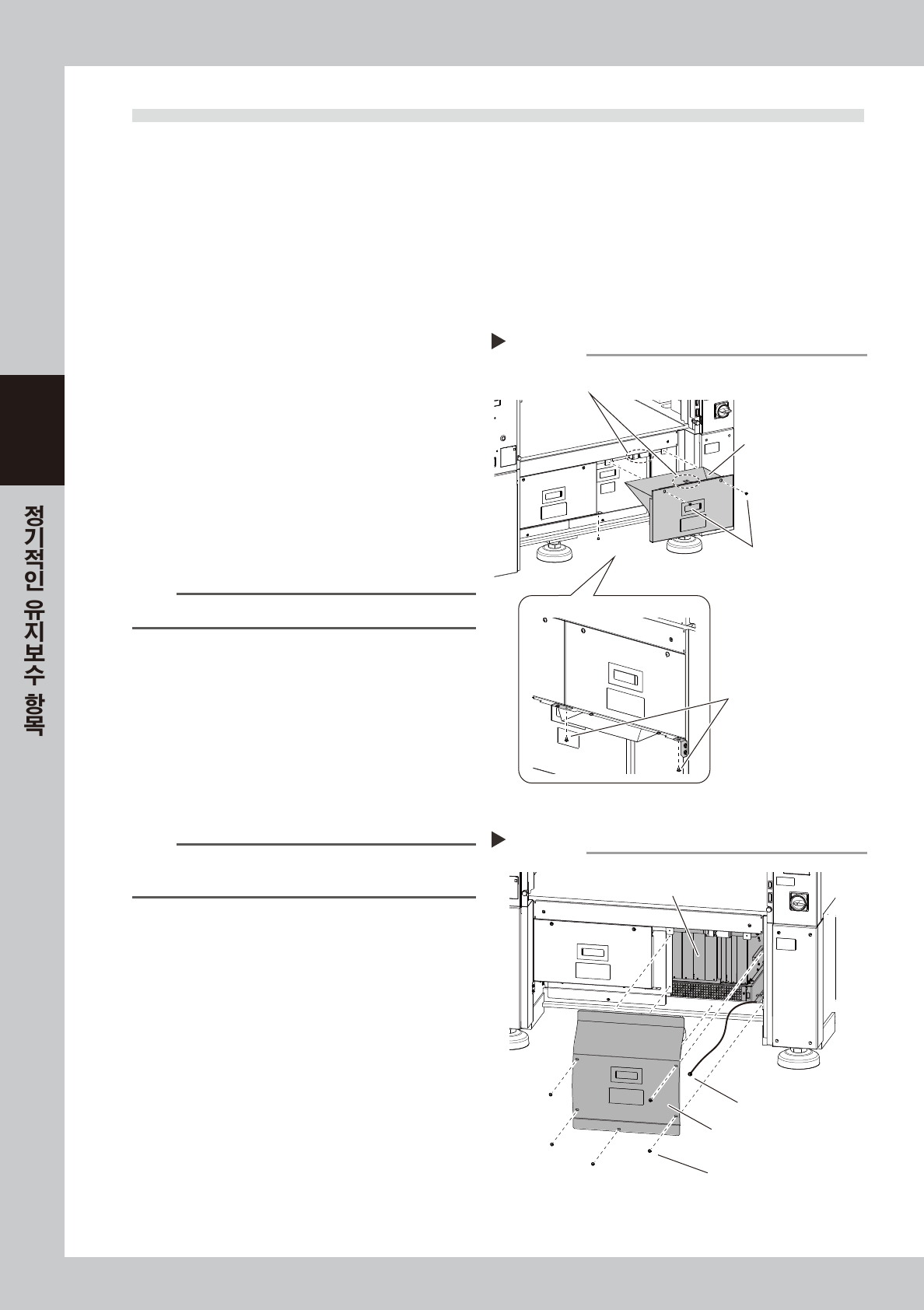

4.2 베이스부
4.2.1 컨트롤러박스용팬필터의청소
장비를 제어하는 컨트롤러 박스부에는 흡기 팬과 필터가 있습니다. 장비의 사용상황과 환경에 따라 다릅니다만 ,
보통 6 개월을 기준으로 필터를 청소할 필요가 있습니다. 다음과 같이 필터의 청소 방법에 대해서 설명합니다.
█
장비커버의사양에대해서
장비의 커버는 일괄교환 대차와 고정 피더뱅크 등의 사양에 따라 다릅니다 . 본서에서는 , 대차사양으로 테이프 커터가
있는 경우를 예로 들어서 설명합니다 . 또한 , 여기에서는 장비정면 우측 앞쪽의 커버만 탈착하는 방법에 대해서 설명합니
다만 , 앞쪽에 cATS10 과 sATS30 등이 설치되어 있을 경우에는 , 좌측 앞쪽의 커버도 같이 탈착하면 작업하기기 수월해
집니다 .
1
장비의전원을차단합니다 .
1. 대차사양의 경우는 대차를 탈착해 주십시오 .
2. 소프트웨어를 종료하고 , 장비의 전원을 OFF
합니다 .
2
테이프커터의안전커버를탈착합니
다.
1. 십자 드라이버로 , 테이프 커터의 안전커버
( 우측 앞쪽 ) 의 고정 나사를 풀어 주십시오 .
2. 테이프 커터의 안전커버를 앞쪽으로 당겨서
탈착합니다 .
n
요점
테이프 커터의 안전커버에는 인터록 키가 부착되어 있습니다 .
3
테이프커터의안쪽커버를탈착합니
다.
1. 십자 드라이버로 , 안쪽 커버 ( 우측 앞쪽 ) 의
고정나사를 풀어 주십시오 .
2. 커버를 탈착합니다 .
3. 커버의 뒷면에는 접지선이 접속되어 있습니다 .
십자 드라이버로 접지선을 고정하고 있는 나사
를 풀어 주십시오 .
n
요점
접지선 고정 나사에는 이붙이 와셔가 달려 있습니다.
분실하지 않도록 주의해 주십시오 .
4
컨트롤러박스의주변을청소합니다 .
컨트롤러 박스의 주변에 먼지 등이 있을 경우에
는 , 필터를 꺼내기 전에 청소기 등으로 주변을
청소해 주십시오 .
커버의 탈착
Step 3
커버(우측 앞쪽)
커버 고정나사
컨트롤러 박스
접지선 고정나사
57383-KMK-00
테이프 커터의 안전커버 탈착
Step 2
테이프 커터
안전커버(우측 앞쪽)
커버 하부
커버 하부의 고정나사 (2개)
커버 고정나사
인터록 키
57382-KMK-00
