6-17 6 반송방향 반송방향 반송방향 <듀얼레인 사양> 레인1 레인2 STD : 350 - 420 Hz EXT : 1 10 - 130 Hz STD : 350 - 420 Hz EXT : 1 10 - 130 Hz 컨베이어 벨트 : 텐션측정 장소와 텐션규격 YSM20WR 텐션측정 장소 ： STD : 표준 컨베이어 텐션규격 EXT : 연장 컨베이어 텐션규격 <싱글레인 사양(중량 반…

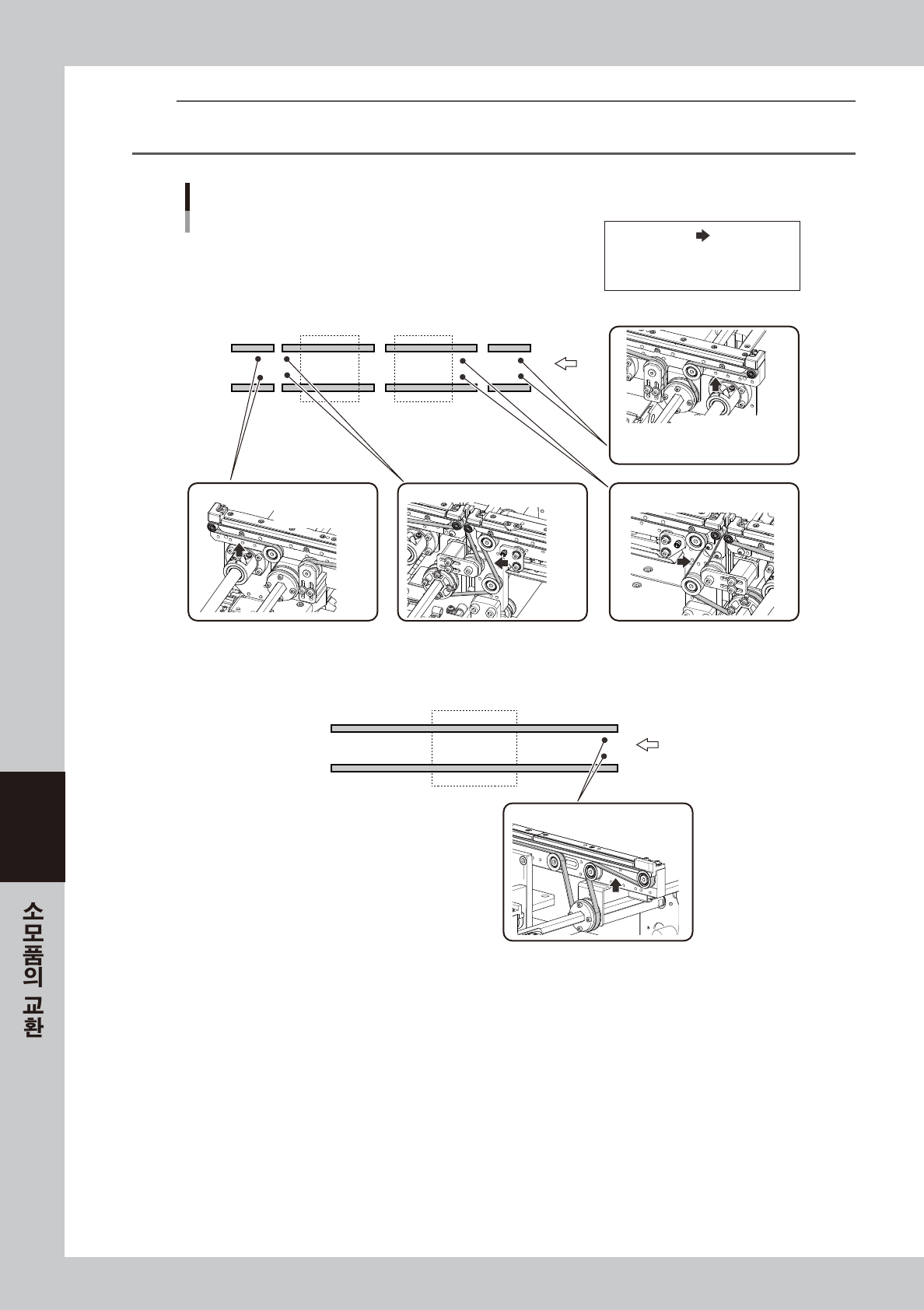

6-16
6
n
요점
본 장비의 컨베이어 벨트의 텐션측정 장소 및 텐션규격은 다음과 같습니다.
필요에 따라 텐션 조절기를 사용해서 조정해 주십시오 .
STD : 425 - 475 Hz
EXT : 100 - 120 Hz
STD : 490 - 540 Hz
STD : 490 - 540 Hz
STD : 425 - 475 Hz
EXT : 100 - 120 Hz
STD : 350 - 420 Hz
EXT : 110 - 130 Hz
W1
W2W3
W4
컨베이어 벨트 : 텐션측정 장소와 텐션규격
YSM20R
반송방향
<듀얼 스테이지 사양>
텐션측정 장소 ：
STD : 표준 컨베이어 텐션규격
EXT : 연장 컨베이어 텐션규격
<싱글레인 사양>
반송방향
5762 8 -K MK-0 0

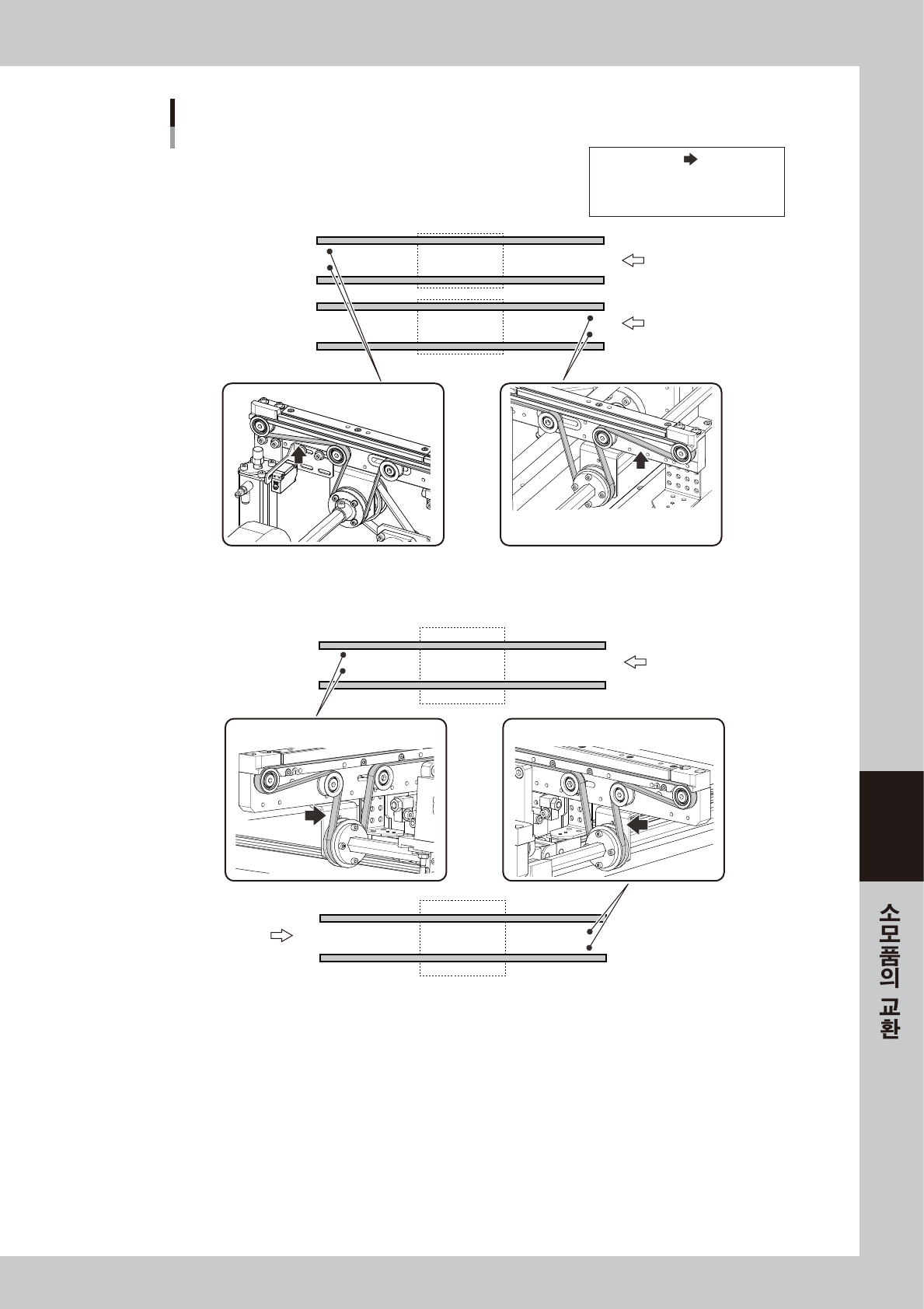

6-17
6
반송방향
반송방향
반송방향
<듀얼레인 사양>
레인1
레인2
STD : 350 - 420 Hz
EXT : 110 - 130 Hz
STD : 350 - 420 Hz
EXT : 110 - 130 Hz
컨베이어 벨트 : 텐션측정 장소와 텐션규격
YSM20WR
텐션측정 장소 ：
STD : 표준 컨베이어 텐션규격
EXT : 연장 컨베이어 텐션규격
<싱글레인 사양(중량 반송사양)>
STD : 274-334 Hz STD : 274-334 Hz
57637-KM K-10

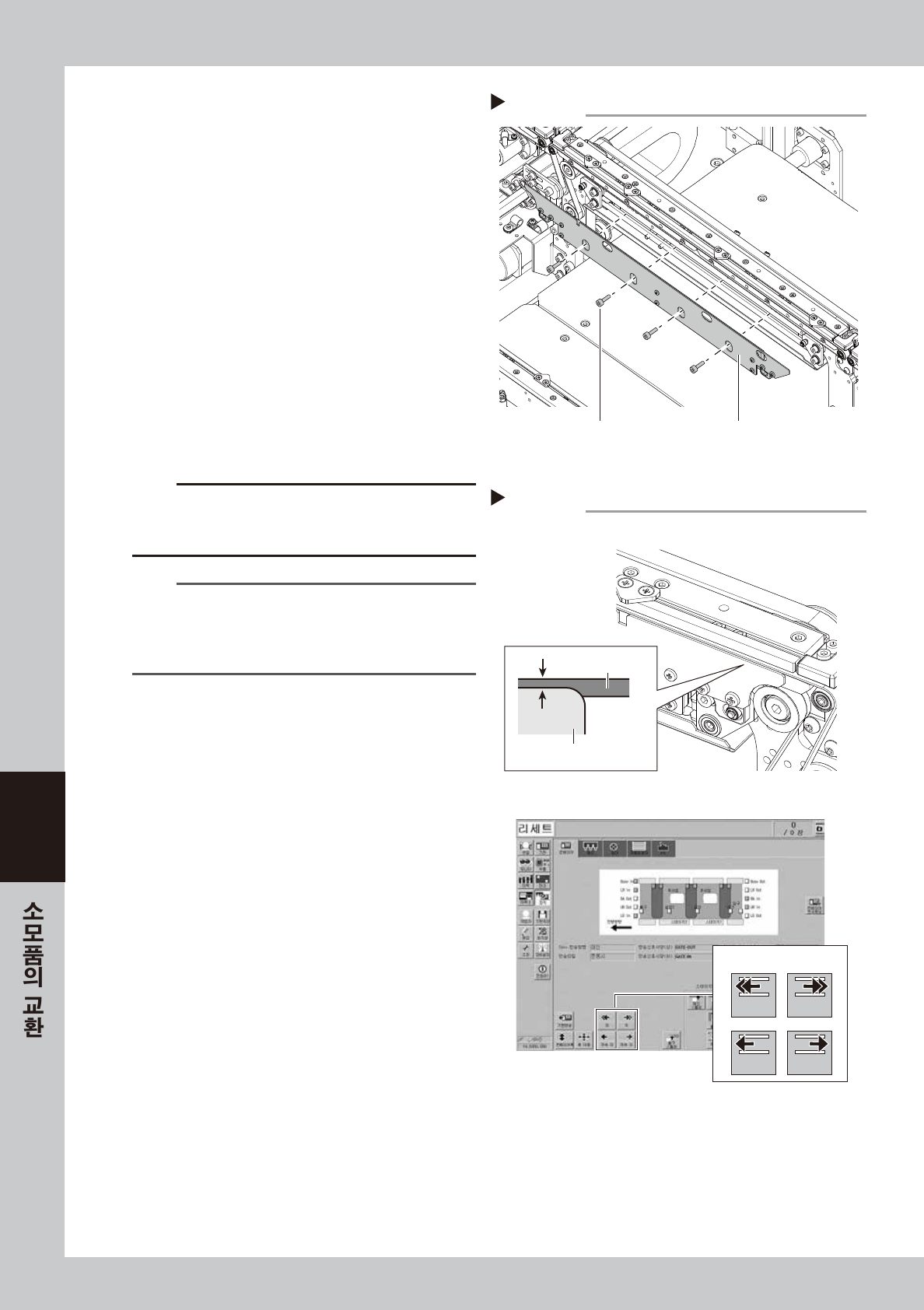

6-18
6
r
기판 클램프 보드를 장착합니다 .
1. 기판 클램프 보드를 원위치에 세팅하고 , 육각
렌치 (3) 로 기판 클램프 보드의 고정 볼트를
체결해 주십시오 .
2. 깔아둔 사각건을 정리합니다 .
t
벨트의 장착 상태를 확인합니다 .
1. 기판클램프 상면의 위치가 벨트 상면보다 약
0.5mm 낮은 위치에 있는지 확인해 주십시오 .
클램프 동작에 문제가 없는지도 확인합니다 .
2. 장비의 안전커버를 다고 , 비상정지를 해제합
니다. 대차 사양의 경우는 대차를 장착합니다.
3. [ 장치 ]-「컨베이어」탭 화면의 화살표 버튼
으로 벨트를 회전시켜서 동작상태를 확인하여
주십시오 .
4. 컨베이어 벨트의 회전이 고르지 못하거나 벨트
가 느슨할 경우는 , 텐셔너 ( 풀리 브래킷 ) 의
위치를 다시 조정해 주십시오 .
c
주의
벨트의상면과기판클램프상면의높이에거의차이가없으면 ,
기판반송에러가발생할가능성이있습니다 .
그럴경우에는 ,야마하또는대리점으로연락해주십시오 .
n
요점
U 축을 손으로 움직인 관계로 , 컨베이어 폭을 변경할 때 에러
가 발생할 경우가 있습니다.
그럴 경우에는 , 제 3 장「2.3.1 컨베이어 센서의 상태와 동작확
인」을 참조해서 컨베이어 센서의 튜닝을 실시해 주십시오 .
기판 클램프 보드
벨트
벨트의 장착과 동작의 확인
Step 15
[컨베이어 구동] 버튼
<컨베이어의 동작확인>
좌
우
저속 좌 저속 우
<벨트의 장착상태 확인>
0.5 mm
58601-KMK-00
기판 클램프 보드의 장착
Step 14
기판 클램프 보드고정볼트
57629-KMK-00
