1-16
1

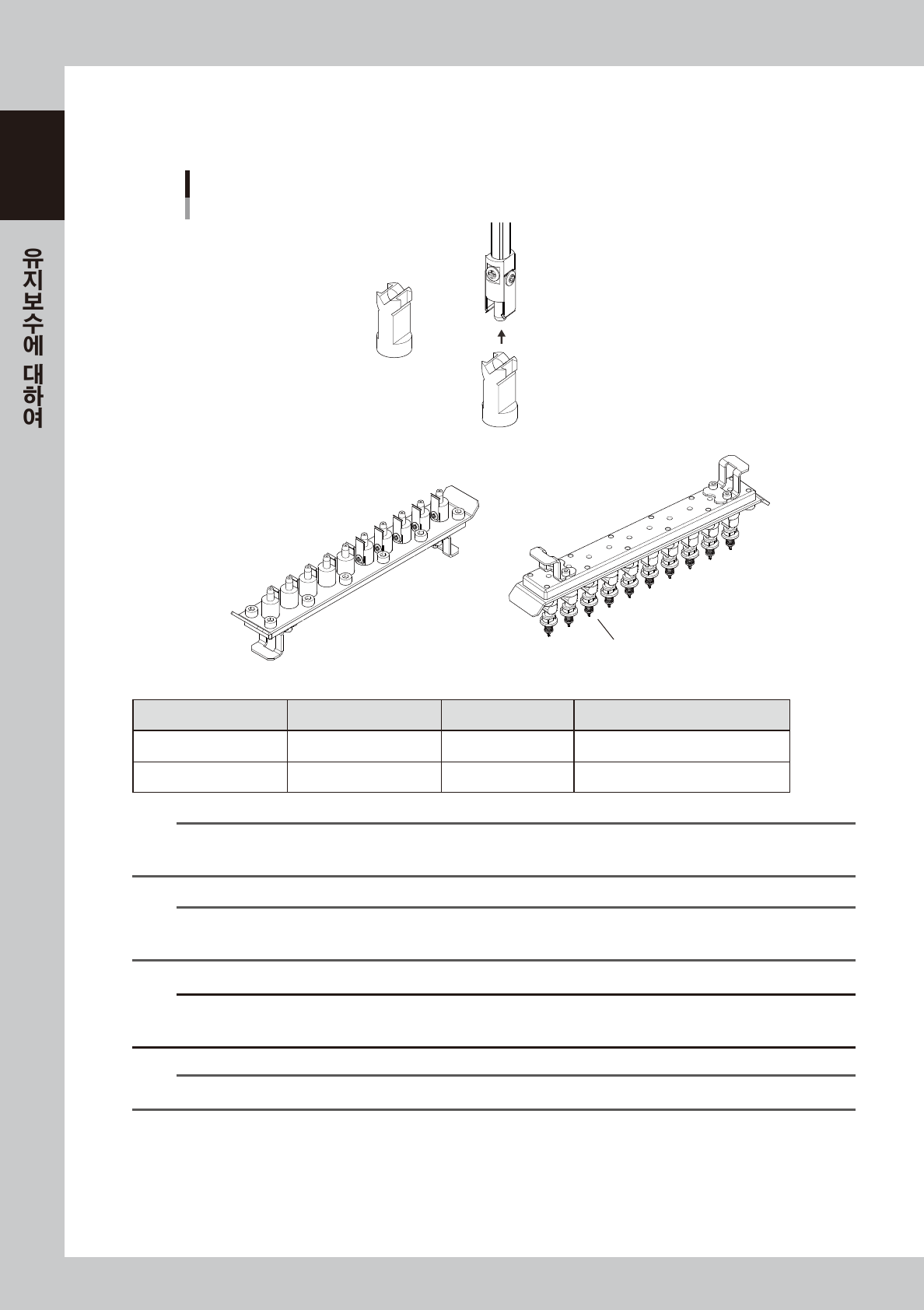

2.3.3 스페셜 툴
■ 스페셜 툴 ( 옵션 구입품 )
스페셜 툴
옵션 구입품
<HM 헤드 판스프링 장착 툴>
<ANC 노즐 탈장착 툴>
노즐 미장착 상태
노즐 장착상태 (아래방향)
30X, 31X계열 노즐
57109 -K MK-0 0
명칭 부품명칭 부품번호 비고
판스프링장착툴 TOOL,LEAFSPRING KGS-M8810-00X 제6장 「2.1노즐판스프링의교환」 참조
ANC 노즐탈장착툴 NOZZLETOOLANC KLW-M88M0-00X 제3장 「1.2노즐의청소」 참조
n
요점
이 판스프링 장착 툴을 사용함으로서 , 보다 균일하게 판스프링을 장착할 수가 있습니다 .
판스프링을 장착할 때에는 , 이 툴을 사용해서 작업하실 것을 권장합니다.
n
요점
ANC 노즐 탈장착 툴은 , 노즐 스테이션 (옵션 ) 의 노즐을 최대 10 개까지 동시에 탈장착 할 수가 있는 툴입니다.
사용 대상 노즐은 30X, 31X 계열의 노즐입니다.
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
부품번호는예고없이변경될경우가있으므로 ,발주시에는반드시최신내용인지확인하여주십시오 .
n
요점
판스프링 장착툴은, YSM20R/YSM20WR 의 HM 헤드 전용입니다만 , 다른 야마하 장비에서도 사용할 수 있습니다 .
1-17
1
2.4 필요 공구
유지보수에 필요한 아래의 공구 및 툴을 준비하여 주십시오 .
■ 공구 리스트
●:동봉부속품○:옵션구입품
명칭 적용
십자드라이버 대•소
일자드라이버 대•소
정밀십자드라이버 #0•#1( 노즐판스프링교환 ,밸브교환에사용 )
정밀일자드라이버 O 링을분리하거나 ,서클립의교환에사용합니다 .
육각렌치세트 1 세트
니퍼 사이드뷰카메라내부의청소시 ,결속밴드를자를때사용합니다 .
정밀스패너 스플라인샤프트의메인터넌스에사용합니다 .
○구리스건 구리스보급용
○에어블로우툴 청소용
○초음파세척기 노즐세척에사용합니다 .
●노즐스프링부급유용실린지 터빈유 (VG32) 의급유에사용합니다 .
●노즐청소와이어 노즐의청소에사용합니다 .
○버큠ASSY 피더플레이트상면의청소등에사용합니다 .
플라스틱헤라 ,브러시 컨베이어벨트가이드부와풀리의청소에사용합니다 .
■ 기타 툴 리스트
●:동봉부속품○:옵션구입품
명칭 적용
와이퍼 먼지가나지않는것을준비하여주십시오 .
사각건 ( 사각헝겊 ) 부품의분실이나더러움을방지하기위해사용합니다 .(2 장 )
세척용알코올 무수에탄올을권장합니다 .
종이컵또는트레이 스플라인샤프트내부의청소시에사용합니다 .
결속밴드 (100mm,250mm) 사이드뷰카메라내부의청소시에사용합니다 .
○면봉 (15cm) 카메라의프리즘이나조명의청소에사용합니다 .
○렌즈클리너 카메라의렌즈와조명청소등에사용합니다 .
○블로워브러시 카메라렌즈와조명등의청소에사용합니다 .
○클리닝킷 스플라인샤프트내부의청소에사용합니다 .
○HM 헤드용판스프링장착툴 HM 헤드의판스프링장착시에사용합니다 .
○ANC 노즐탈장착툴 노즐스테이션의노즐을최대10 개까지동시에탈장착할수가있습니다 .
■ 안전 보호구
명칭 적용
방진안경
에탄올사용시 ,또는에어블로우를할때에는반드시착용하여주십시오 .
방진마스크
보호장갑 구리스를취급하거나도포할때 ,필요에따라착용하여주십시오 .
