5-6 5 2 .3 W 축 (U 축 ) 2.3 . 1 Y SM20R 듀 얼 스테이 지 사양 W4축 가이드부 W2축 볼스크류부 W4축 6각 스플라인 W1축 볼스크류부 W4축 볼스크류부 W3축 볼스크류부 W1축 6각 스플라인 W1축 가이드부 W2축 가이드부 W3축 가이드부 W2축 6각 스플라인 W3축 6각 스플라인 W축(U축)의 급유개소 YSM20R 듀얼 스테이지 사양 구리스 건 ： 손으로 도포…

5-5

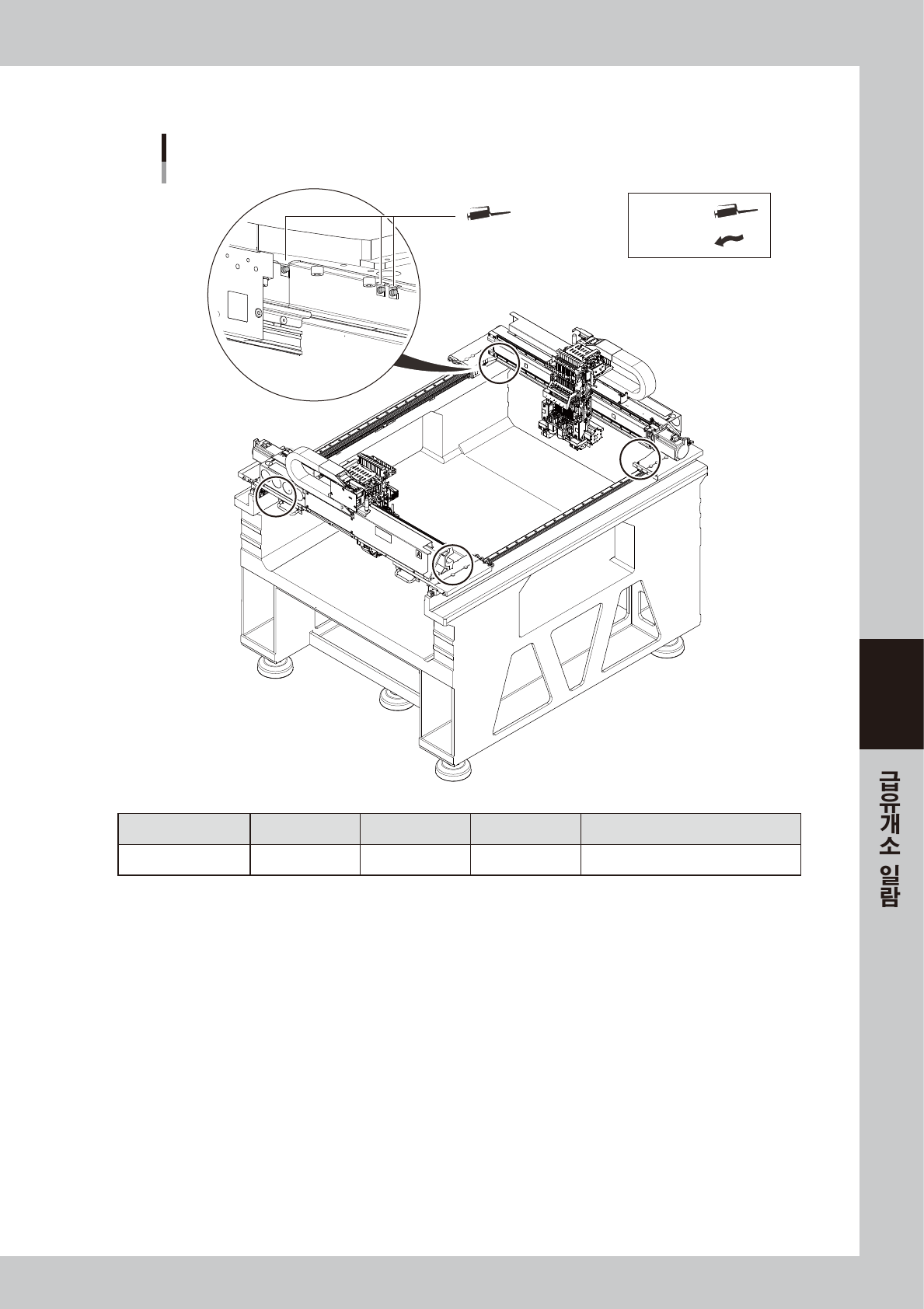

2.2.2 YSM20RTypeSV

Y축의 급유개소

Y축 가이드부

구리스 니플

구리스 건 ：

손으로 도포 ：

YSM20R TypeSV

57509-KM K- 00

급유부위 구리스종류 급유개소 주기 작업방법

가이드 NSL 6( 각테이블 ) 1 개월 구리스건 : 굽은타입노즐 ( φ 5mm)

5-6

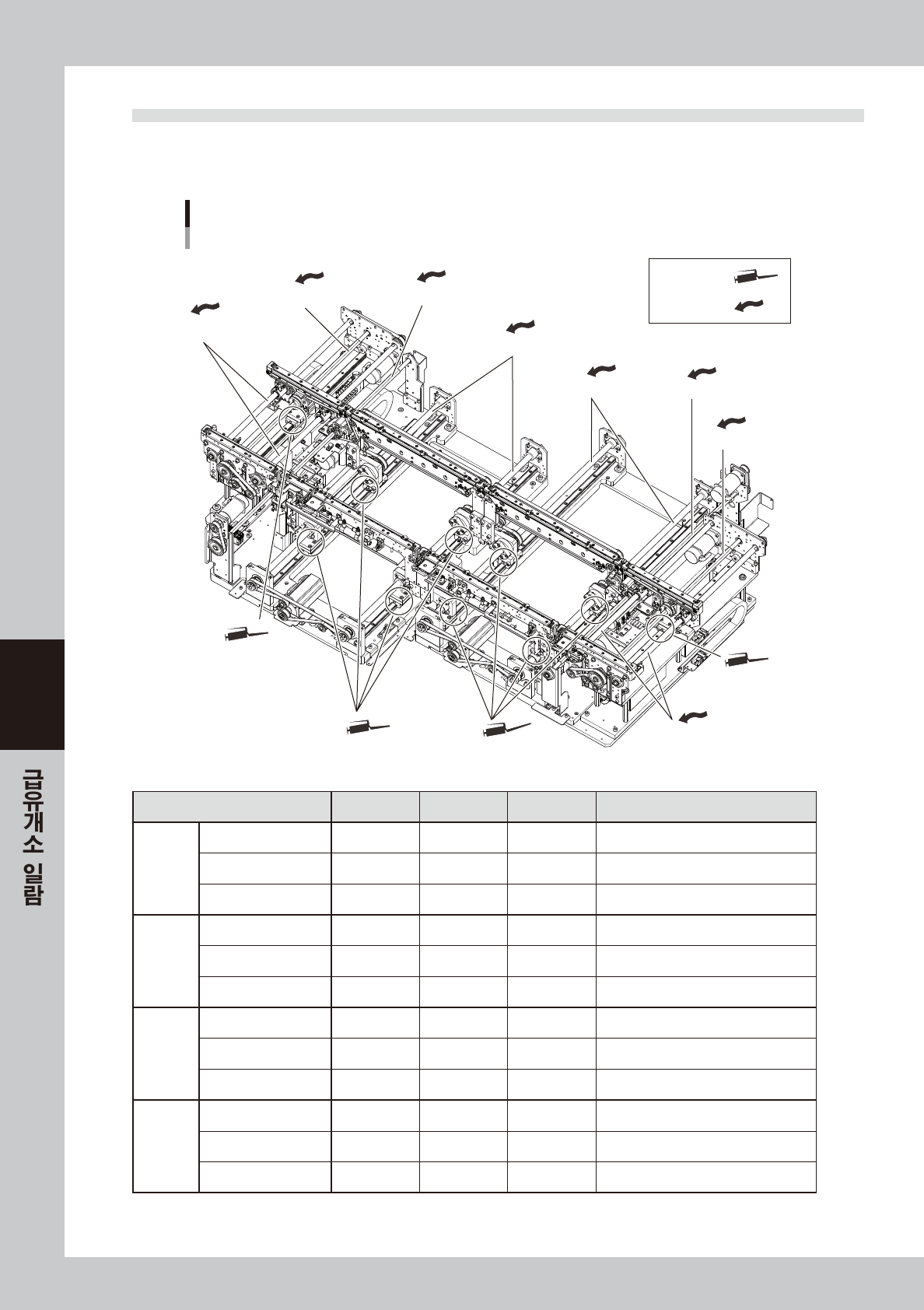

2.3 W 축 (U 축 )

2.3.1 YSM20R 듀얼 스테이지 사양

W4축 가이드부

W2축 볼스크류부

W4축 6각 스플라인

W1축 볼스크류부

W4축 볼스크류부

W3축 볼스크류부

W1축 6각 스플라인

W1축 가이드부

W2축 가이드부

W3축 가이드부

W2축 6각 스플라인

W3축 6각 스플라인

W축(U축)의 급유개소

YSM20R 듀얼 스테이지 사양

구리스 건 ：

손으로 도포 ：

57503 -K MK-0 0

급유부위 구리스종류 급유개소 주기 작업방법

W1 축

볼스크류 NSL 2 1년 손으로도포

가이드 NSL 1 1년 구리스건 : 굽은타입노즐 ( φ 5mm)

6 각스플라인 NSL 1 1년 손으로도포

W2 축

(U1 축 )

볼스크류 NSL 2 1년 손으로도포

가이드 NSL 4 1년 구리스건 : 굽은타입노즐 ( φ 5mm)

6 각스플라인 NSL 1 1년 손으로도포

W3 축

(U2 축 )

볼스크류 NSL 2 1년 손으로도포

가이드 NSL 4 1년 구리스건 : 굽은타입노즐 ( φ 5mm)

6 각스플라인 NSL 1 1년 손으로도포

W4 축

볼스크류 NSL 2 1년 손으로도포

가이드 NSL 1 1년 구리스건 : 굽은타입노즐 ( φ 5mm)

6 각스플라인 NSL 1 1년 손으로도포

5-7

2.3.2 YSM20R/YSM20WR 싱글레인 사양

W축의 급유개소

W축 볼스크류부

W축 6각 스플라인

W축 가이드부

W축 볼스크류부

구리스 건 ：

손으로 도포 ：

57504-K M K-10

급유부위 구리스종류 급유개소 주기 작업방법

W축

볼스크류 NSL 2 1년 손으로도포

가이드 NSL 2 1년 구리스건 : 굽은타입노즐 ( φ 5mm)

6 각스플라인 NSL 1 1년 손으로도포
