3-65 3 5 헤드 의 방향 을 -9 0 도 로 변경합니다 . 1 . 장 비 의 안전 커버 를 닫 고 , 비상정 지를 해 제 합 니 다 . 대차 사양의 경우는 , 대 차 를 장착합니 다. 2. S tep 3 과 같 은 방 법 으로 모 든 헤 드의 방향 을 - 9 0 도 로 변경합 니다 . e 3. 비상정 지 버 튼을 누 르고 , 장비의 안전커 버를 오픈합 니다 . 4. 대차 사 양의 경 우…
3-64
3
5.4.2 FM 헤드의 샤프트 선단부의 청소
1
노즐을 노즐 스테이션에 수납합니다 .
1. [ 장치 ] 버튼을 눌러서 「헤드」탭을 선택합니다.
2. 테이블을 선택하고 , [ 노즐변경 ] 버튼을 누릅
니다 .
3. 「노즐변경」대화창에서 헤드번호는「ALL」,
노즐 타입은「노즐수납」을 선택합니다 .
4. [OK] 버튼을 누르면 모든 헤드의 노즐이 수납
됩니다 .
n
요점
노즐 스테이션을 겸비하고 있지 않을 경우는, 비상정지 버튼을
누르고 수동으로 노즐을 탈착해 주십시오 .
2
헤드 유닛을 이동시킵니다 .
「셋업」화면의 [ 헤드이동 앞 ] 또는 [ 헤드이동 뒤 ]
버튼을 눌러서 헤드 유닛을 작업하기 수월한 위치
로 이동시켜 주십시오 .
참고
2빔의 경우, 앞쪽(A테이블)의 헤드유닛은 뒤쪽으로, 뒤쪽 (B
테이블 ) 의 헤드유닛은 앞쪽으로 이동시키면 작업하기 수월합
니다 .
3
헤드의 방향을 90 도로 변경합니다 .
1. [ 장치 ]-「컨베이어」화면의 [ 축이동 ] 버튼을
누르고「ZR」탭을 선택합니다 .
2. 「테이블 선택」으로 작업할 헤드유닛의 테이블
을 선택합니다 .
3. 「헤드선택」풀다운 메뉴에서「헤드 1」을 선택
합니다 .
4. 「R( 도 )」의 [PTP] 버튼을 눌러서 90 도를
입력하고 [OK] 버튼을 누릅니다 .
같은 식으로 No.2~5 의 헤드를 선택하고 ,
90 도를 입력해서 모든 헤드의 방향을 변경해
주십시오 .
e
5. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 . 대차 사양의 경우는 , 대차를 탈
착합니다 .
4
샤프트의 선단부를 청소합니다 .
1. 헤드유닛의 정면커버 창으로 부터 손가락을 넣
어서 청소할 Z 축의 조인트 블록을 내립니다 .
2. 면봉에 에탄올을 조금 적셔서 샤프트의 선단
부를 청소합니다 . 샤프트의 측면은 면봉이나
와이퍼의 선단을 얇게 꼬아서 닦아 주십시오 .
샤프트 선단부의 청소
Step 4
면봉
여기를 내린다
헤드 정면커버 창
573A2-KMK-00
헤드의 방향변경
Step 3
90도를 입력 헤드를 선택테이블을 선택
58320-KMK-00
헤드 유닛의 이동
Step 2
[헤드이동 앞] 버튼 [헤드이동 뒤] 버튼
58319-KMK-00
3-65
3
5
헤드의 방향을 -90 도로 변경합니다 .
1. 장비의 안전 커버를 닫고 , 비상정지를 해제합
니다 . 대차 사양의 경우는 , 대차를 장착합니
다.
2. Step3 과 같은 방법으로 모든 헤드의 방향을
-90 도로 변경합니다 .
e
3. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
4. 대차 사양의 경우는 , 대차를 탈착합니다 .
6
반대쪽 샤프트의 선단부를 청소합니다 .
Step4 에서 닦고 남은 반대쪽의 샤프트 선단부를
청소합니다 .
참고
청소하기 힘들 경우는, Z 축의 조인트 블록을 손가락으로 내려
서 청소합니다.
7
청소상태를 확인합니다 .
손거울 등을 사용해서 샤프트의 선단부에 더러움
등이 남아 있지 않은지 확인해 주십시오 .
청소상태의 확인
Step 7
비춰서 확인
573A3-KMK-00

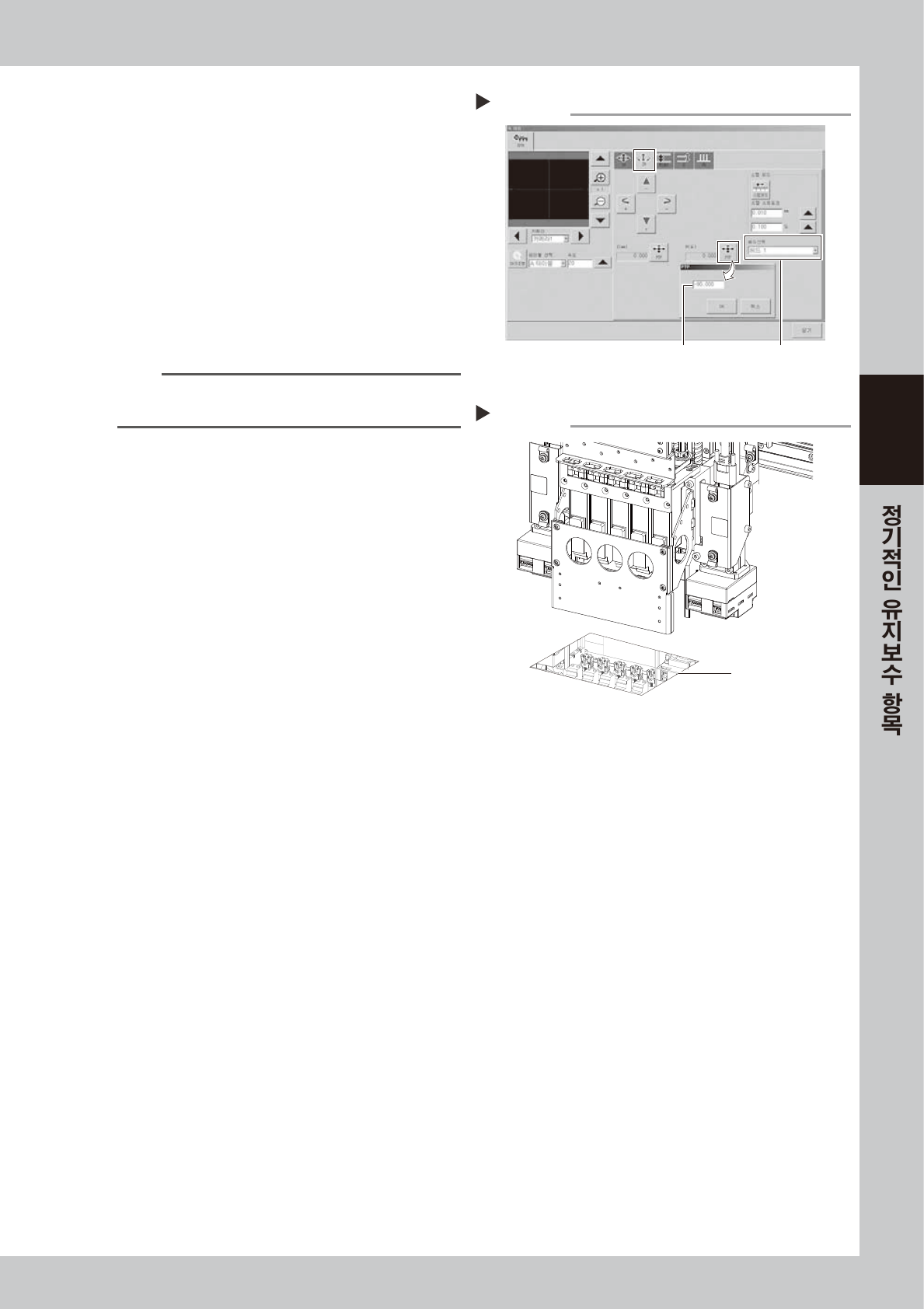

헤드의 방향변경
Step 5
-90도를 입력 헤드를 선택
58321-KMK-00
3-66
3
5.5 베이스부
5.5.1 에어 / 미스트 필터의 교환 및 컵의 청소
에어 컴프레서내의 오일 , 물 , 불순물 등이 장비 안으로 유입되지 않도록, 본 장비에는 에어필터 및 미스트 필터
가 사용되고 있습니다. 이들 필터의 점검과 청소방법 및 내부의 필터 엘리먼트를 교환하는 방법에 대해서 다음과
같이 설명합니다. 작업을 안전하게 하기 위해서, 반드시 공급에어 접속부의 에어 커플러를 분리하고 작업해 주십
시오 .
1
공급 에어의 에어 커플러를 분리합니
다.
1. 에어 공급 / 배출 밸브를 우측으로 돌려서 에어
공급을 차단합니다 .
2. 공급에어 접속부의 에어 커플러를 분리합니
다.
c
주의
커플러를분리할때에는 ,큰배기음이발생하므로 ,주의해주십
시오 .또한 ,오일이나물 ,불순물등이튈가능성이있으므로
주의해주십시오 .
2
컵 안을 체크합니다 .
필터 컵 안에 오일 또는 물이 들어 있는지 확인해
주십시오 . 컵 안이 더러워져 있을 경우는 ,
Step3~5 의 순서에 따라서 청소해 주십시오 .
참고
컵 하단의 드레인콕은 , 오토드레인 타입입니다. 컵 안에 오일
이나 물이 차면 자동적으로 배출되므로 , 호스 등을 연결할 것
을 권장합니다 .
3
필터 컵을 분리합니다 .
필터 컵의 버튼을 누르면서 좌측으로 45 도 돌려
서 , 밑으로 빼 주십시오 . 에어 필터의 경우는 ,
컵과 미디어가 같이 빠집니다 .
컵의 분리
Step 3
필터컵
에어 필터 오일 미스트 필터
버튼
컵용 O링
필터용 미디어
57385-KMK-00
