1. 이오나이저
이오나이저는 , 장기간의 사용으로 인해 방전침 ( 전극 ) 이 마모해서 노화됩니다 . 또한 , 제전 효과를 유지하기
위해서는 다음과 같이 정기적으로 청소할 필요가 있습니다 .
█

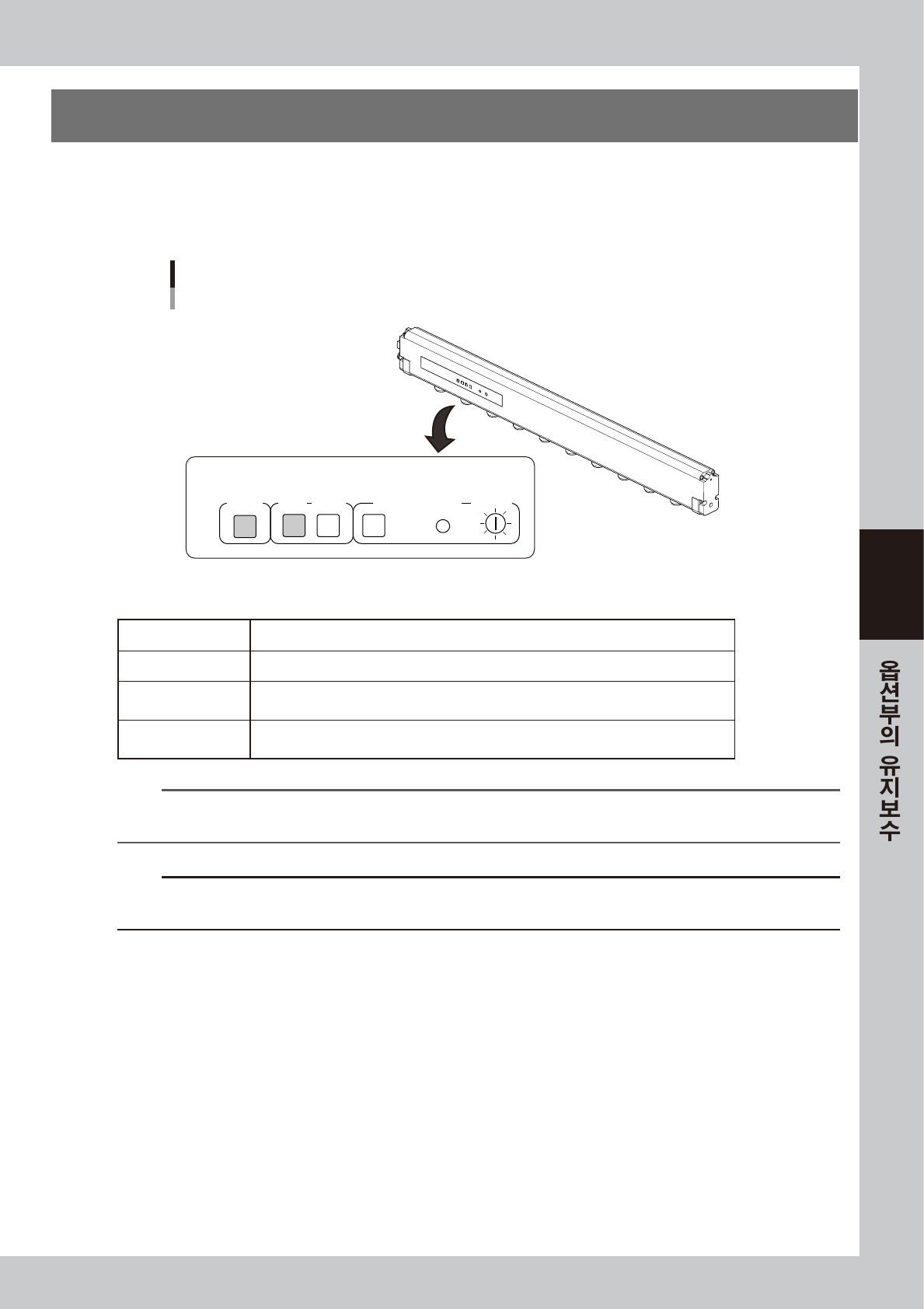

이오나이저 본체의 LED 표시
이오나이저
인디케이터 패널
<이오나이저 인디케이터 패널>
POWER ALARMRUN
CLEANING
RESET
CLEANING TIMER
T SELECT
57400-KMK-00
█
이오나이저의 인디케이터 표시
POWER
전원이정상적으로투입되었을때에녹색 LED 가점등합니다 .
RUN
정상운전시에녹색 LED 가점등합니다 .
ALARM
방전침이더러워짐에의해방전오류또는방전침의노화 ,기기내부에이상이발생했을때에
빨간색LED 가점등합니다 .본체측에도알람을표시합니다 .
CLEANING TIMER
T.SELECT 의트리머를돌려서설정한시간이경과화면 「CLEANING」 의노란색 LED 가점등
합니다 . 「RESET」 버튼을누르면 ,노란색LED 가소등합니다 .※단 ,출하시에는미설정입니다 .
n
요점
이오나이저의 제전 성능은 제전 대상이 되는 기판과 부품의 재질 , 형상에 따라서 달라지므로 반드시 제전이 보장되는 것은 아닙니
다.
c
주의
이오나이저의방전침의선단은뾰족하며 ,전압이흐르고있습니다 .안전커버를열면이오나이저의전원은OFF 됩니다만 ,장비내에서
유지보수작업을실시할경우에는 ,선단부에직접손이닿지않도록주의해주십시오 .
4-2
4
1.1 이오나이저 방전침의 청소 ( 매월 )
이 작업은, 매월 또는 이오나이저 본체의 LED 가 빨간색으로 점등되었을 경우에 실시합니다.
1
이오나이저 전원을 OFF 합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
열면 이오나이저의 전원이 차단됩니다 .
2. 이오나이저의「POWER」의 녹색 LED 가 소등
되어 있는지 확인해 주십시오 .
w
경고
전원을 OFF 한 직후는 , 방전침에 전압이 남아 있으므로 ,
만지면 위험하오니 주의해 주십시오 .
2
에어 공급을 OFF 합니다 .
장비정면 좌측 하단의 패널을 열고 ,「에어 공급 /
배출」밸브를 우측으로 돌려서 에어 공급을 차단
합니다 .
3
방전침을 청소합니다 .
1. 면봉에 무수 에탄올을 조금 적셔서 방전침을
닦아 주십시오 .
2. 청소후 , 잠시 그대로 건조시킵니다 .
n
요점
방전침 유닛을 탈착해서 방전침을 청소하는 방법도 있습니다 .
방전침 유닛의 탈장착은 , 후술의「1.2 이오나이저 방전침의
교환 (2 년 )」을 참조해 주십시오 .
c
주의
방전침유닛을탈착해서청소할경우 ,무수에탄올등에담궈두
지마십시오 .내부에무수에탄올이남아있는상태에서고전압
을가하면 ,이오나이저본체가파손될우려가있습니다 .
4
에어를 공급하고 전원을 투입합니다 .
1. 에어 공급 / 배출 밸브를 전환해서 장비에 에어
를 공급합니다 .
2. 장비의 안전 커버를 닫고 ,「READY」버튼을
누릅니다 .
3. 이오나이저의「POWER」의 녹색 LED 가 점
등하고 , 에러가 발생하지 않음을 확인합니다 .

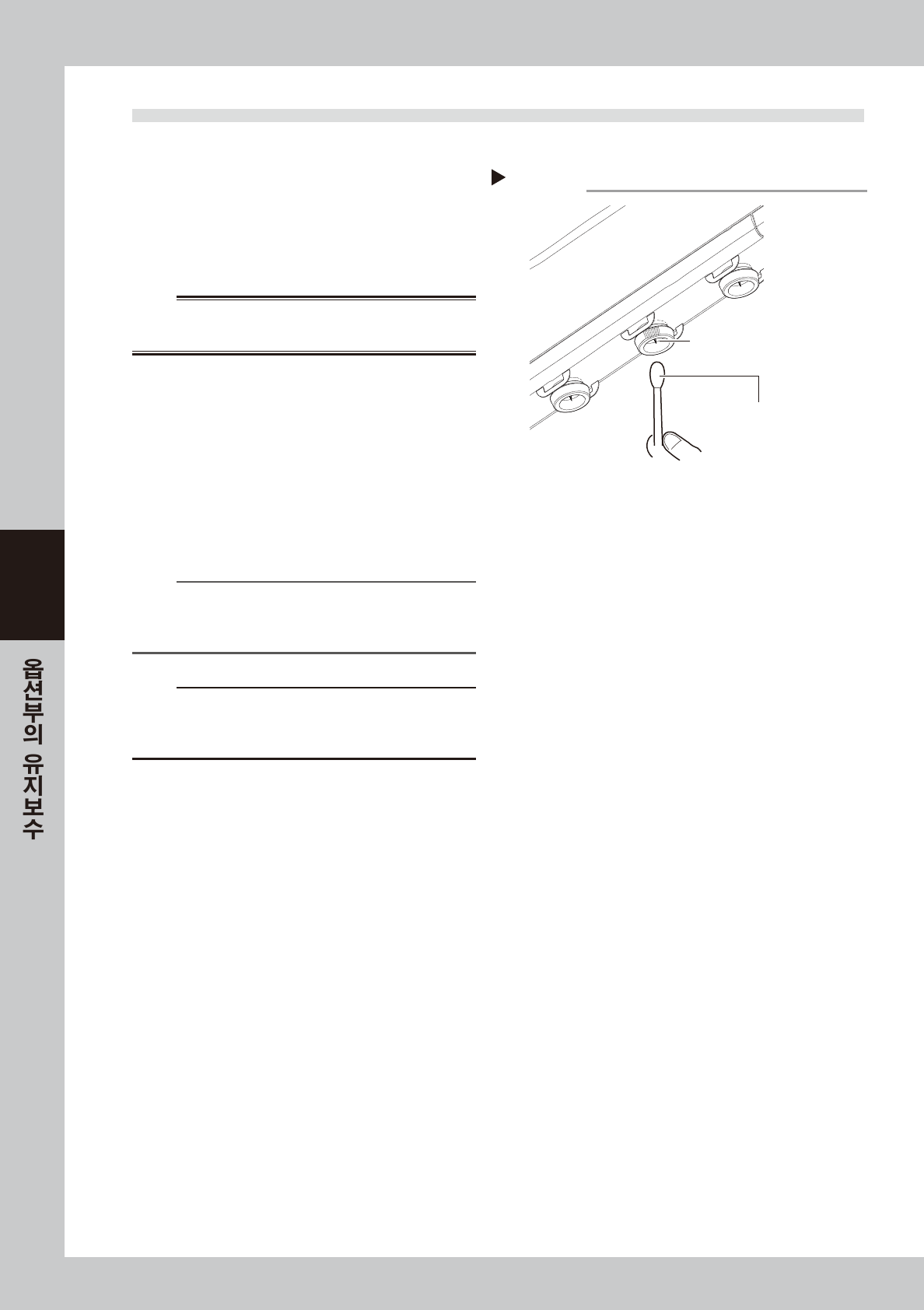

방전침의 청소
Step 3
방전침
무수 에탄올을 적신 면봉
57401-KMK-00
4-3
4
1.2 이오나이저 방전침의 교환 (2 년 )
전술의「1.1 이오나이저 방전침의 청소 ( 매월 )」를 실시해도 여전히 에러가 발생할 경우, 또는 2 년을 기준으로
해서, 이오나이저의 방전침 유닛(KJX-M83P1-00X:NEEDLE SPARE SET/5개입)을 교환할 필요가 있습니다.
이오나이저 1 개당 방전침은 10 개 있습니다. 전후 고정뱅크 사양의 경우, 이오나이저는 장비의 전후에 1 개씩
있으며, 유지보수시 장비 1대의 방전침 유닛은 4 세트가 필요합니다.
1
이오나이저의 전원을 OFF 합니다 .
e
1. 비상정지 버튼을 누르고 , 장비정면의 안전
커버를 열면 , 이오나이저의 전원이 차단됩니
다.
2. 이오나이저의「POWER」의 녹색 LED 가 소등
되어 있는지 확인해 주십시오 .
w
경고
전원을 OFF 한 직후는 , 방전침에 전압이 남아 있으므로 ,
만지면 위험하오니 주의해 주십시오 .
2
에어 공급을 차단합니다 .
장비정면 좌측 하단의 패널을 열고 ,「에어 공급 /
배출」밸브를 우측으로 돌려서 에어 공급을 차단
합니다 .
3
방전침 유닛을 탈착합니다 .
1. 이오나이저 부속품인 탈장착 툴을 방전침 유닛
의 홈에 맞춰서 끼웁니다 .
2. 탈장착 툴을 시계 반대 방향으로 1/8 바퀴
돌립니다 .
3. 방전침 유닛을 뺍니다 .
4
방전침 유닛을 교환합니다 .
1. 방전침 유닛을 이오나이저 본체측의 홈 방향에
맞춰서 삽입합니다 .
2. 탈장착 툴을 방전침 유닛의 홈에 맞춰서 끼웁
니다 .
3. 탈장착 툴을 시계 방향으로 1/8 바퀴 돌려서
방전침 유닛을 고정시킵니다 .
c
주의
방전침유닛과이오나이저본체와의사이에는O 링이있습니다 .
누락하지않도록주의해주십시오 .
5
이오나이저의 동작을 확인합니다 .
1. 「에어공급 / 배출」밸브를 좌측으로 돌려서
장비에 에어를 공급합니다 .
2. 장비의 안전커버를 닫고 ,「READY」버튼을
누릅니다 .
3. 이오나이저의「POWER」의 녹색 LED 가 점등
하고 , 에러가 발생하지 않음을 확인합니다 .
n
요점
방전침 유닛을 교환해도 에러가 발생할 경우는 , 대리점 또는
야마하로 연락해 주십시오 .
n
요점
이오나이저의 상세한 사양은 , 제조사의 취급 설명서를 참조해
주십시오 .

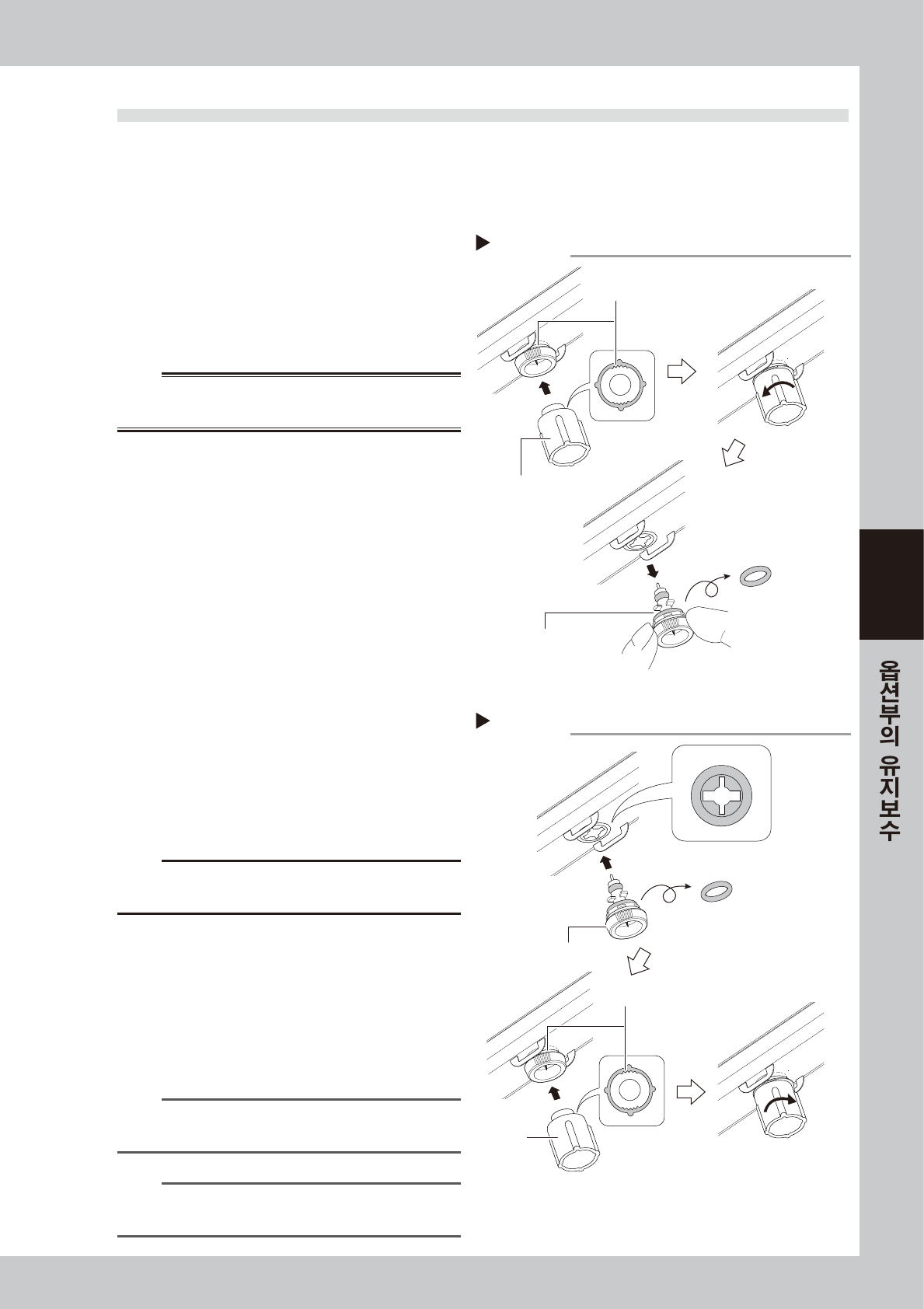

방전침 유닛의 교환
Step 4
홈을 맞춘다
탈장착 툴
새로운 방전침 유닛
O링의 누락주의
삽입 방향
57403-KMK-00
방전침 유닛의 탈착
Step 3
홈을 맞춘다
O링의 누락주의
탈장착 툴
방전침 유닛
57402-KMK-00
