2-1
2
작업하기 전에
유지보수 작업은 일반적으로 주전원을 끄고 나서 실행합니다 .
하지만 , 작업에 따라서는 전원을 넣은 채 비상정지 상태에서 실행할 경우가 있습니다 .
그럴 경우 , 충분히 안전을 확인하고 비상정지 버튼을 누른 후 , 작업을 실행하여 주십시오 .
나아가 , 작업내용에 따라 축의 이동과 동작 확인이 필요할 경우에 전원을 투입해서 작업하는 경우가 있습니다 .
이 경우에도 충분히 안전을 확인하고 작업을 실행하여 주십시오 .
단 , 장비를 가동시킬 경우에는 다음 조건을 충족시켜 주십시오 .
■ 동작조건
1. 적정한 에어 공급압에 달하고 있을 것 .
2. 안전커버가 모두 닫혀 있을 것 .
3. 일괄교환 대차를 장착하고 있는 경우 , 모든 대차가 클램프 되어 있을 것 .
4. 노즐 , 기타 장비가 정상상태로 세팅되어 있을 것 .
n
요점
본서의 작업순서 등에 기재되어 있는「비상정지 상태를 해제」한다는 것은 , 오퍼레이션 패널의 「EMERGENCY STOP」
버튼을 오른쪽으로 돌려서 비상정지 상태를 해제하고「READY」버튼을 눌러서 서보 ON 상태로 한다는 의미입니다.

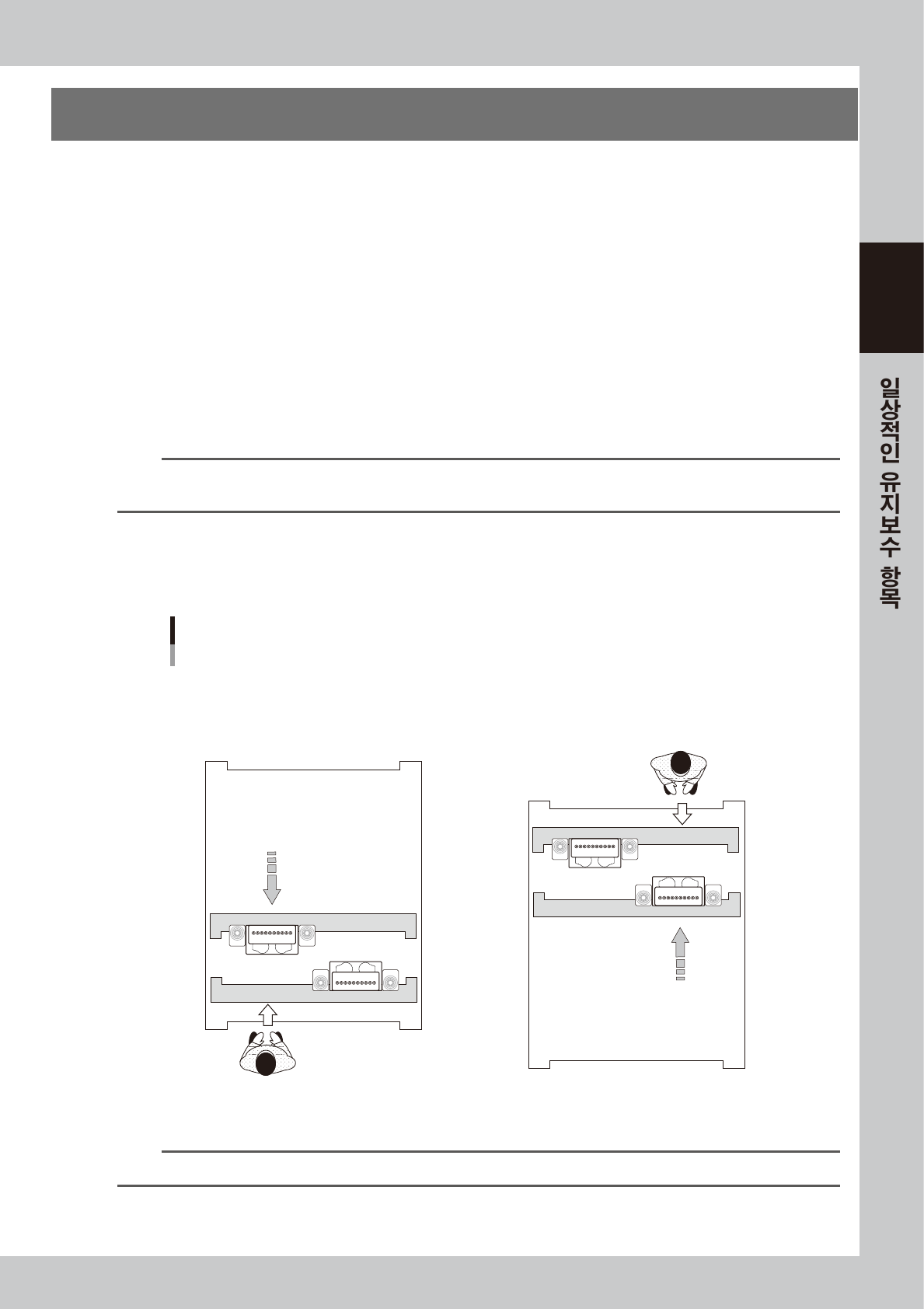

■ 헤드부의 유지보수에 대해서
2 빔의 경우 , 헤드유닛에 접근하기 수월하도록 앞쪽 (A 테이블 ) 의 헤드유닛은 뒤쪽으로 , 뒤쪽 (B 테이블 ) 의 헤드유닛은
앞쪽으로 이동시켜서 작업합니다 .
헤드 유닛부
2빔 사양 (전후 HM헤드의 예）
■ 헤드유닛의 유지보수 포인트
장비정면
<뒤쪽의 헤드를 작업할 경우> <앞쪽의 헤드를 작업할 경우>
장비정면
헤드유닛의 이동
헤드유닛의 이동
5720 4 -K MK- 0 0
n
요점
헤드유닛을 이동시킬 경우는,「셋업」화면의 [ 헤드이동 앞 ] 또는 [ 헤드이동 뒤 ] 버튼을 눌러서 이동시키면 편리합니다 .
2-2
2
1. 노즐상태의 확인
노즐 선단에 솔더가 묻어 있거나 , 노즐구멍이 막혀 있으면 흡착에러와 인식에러가 발생하는 경우가 있습니다 .
또한 , 노즐의 탄성동작이 둔해지면 흡장착 에러의 원인이 됩니다 . 이러한 트러블을 막기 위해 , 각 노즐을 정기
적으로 점검하고 청소하여 주십시오 .

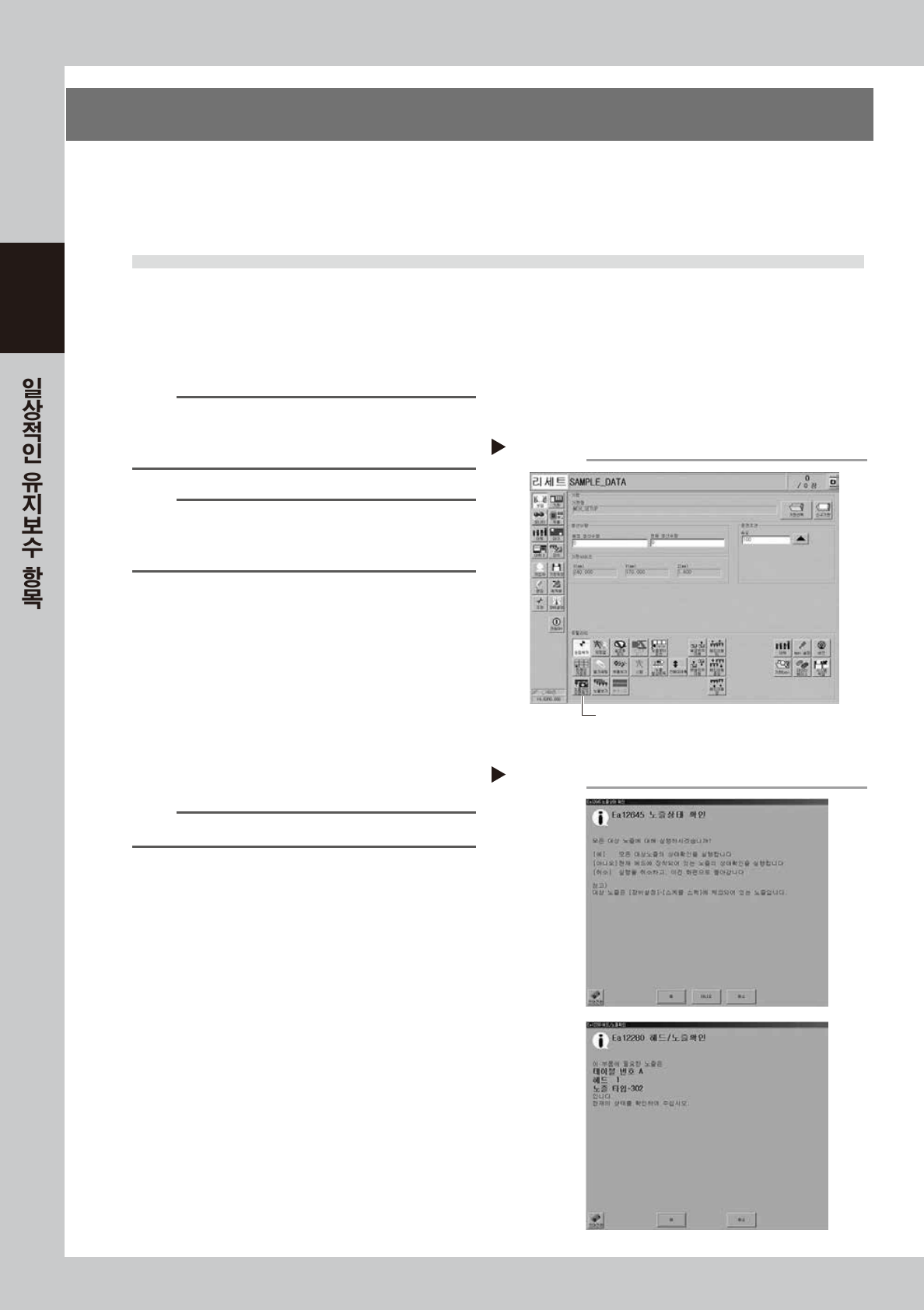

1.1 소프트웨어로 확인하기
■ 노즐오염의 확인방법 ([ 노즐선단오염 체크 ] 버튼을 사용 )
여기에서 설명하는「노즐오염」이란 , 노즐 선단에 솔더 등이 묻어서 빛이 나는 상태를 말하며 , 이로 인해 빛이 나는 부분
을 부품으로 잘못 인식해 버리는 원인이 됩니다 .「노즐선단 오염체크」는 , 부품이 없는 상태에서 노즐 선단을 카메라로 인
식함으로서 , 노즐의 오염 정도를 판단하는 기능입니다 .
n
요점
「노즐선단 오염체크」는 노즐 중심부근의 빛의 반사를 인식하
는 기능이므로 , 해당 노즐은 301A, 302A, 311A 등 선단이
작은 노즐이 대상이 됩니다 .
n
요점
노즐 사양은 장비에 따라 다르므로 , 추가설정이 필요할 경우
가 있습니다 . 상세한 설정에 관해서는 , 야마하로 문의해 주십
시오 .
1
노즐을 교환합니다 .
노즐 스테이션이 없을 경우는 , 다음과 같이 수동
으로 노즐을 교환해 주십시오 .
1. 「셋업」화면의 [ 노즐보기 ] 버튼을 눌러서 ,
생산에 사용할 노즐을 확인합니다 .
e
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 생산에 사용할 노즐을 헤드에 장착합니다 .
4. 커버를 닫고 , 비상정지 상태를 해제합니다 .
n
요점
노즐 스테이션이 있을 경우, Step1 은 생략합니다 .
2
[ 노즐선단 오염체크 ] 버튼을 누릅니다 .
「셋업」화면의 [ 노즐선단 오염체크 ] 버튼을 눌러
주십시오 .
3
실행할 내용을 선택합니다 .
메시지 내용을 확인하고 , 다음의 해당 버튼을
선택해 주십시오 .
■ [ 예 ] 를선택한경우
자동 노즐체인지를 실행해서 모든 해당 노즐을
확인합니다 .
■ [ 아니오 ] 를선택한경우
현재 헤드에 장착되어 있는 노즐중에서 대상이
되는 노즐을 확인합니다 .
4
메시지를 확인합니다 .
노즐선단 오염체크를 실행하고 , 메시지를 확인해
서「NG」일 경우는 , 제 3 장「1.2 노즐의 청소」
를 참조해서 노즐을 청소해 주십시오 .
실행내용의 선택
Step 3
[아니오]의 경우
해당버튼 선택
58201-KMK-00
[노즐선단 오염체크] 버튼을 누른다
Step 2
[노즐선단 오염체크] 버튼
58200-KMK-00
2-3
2

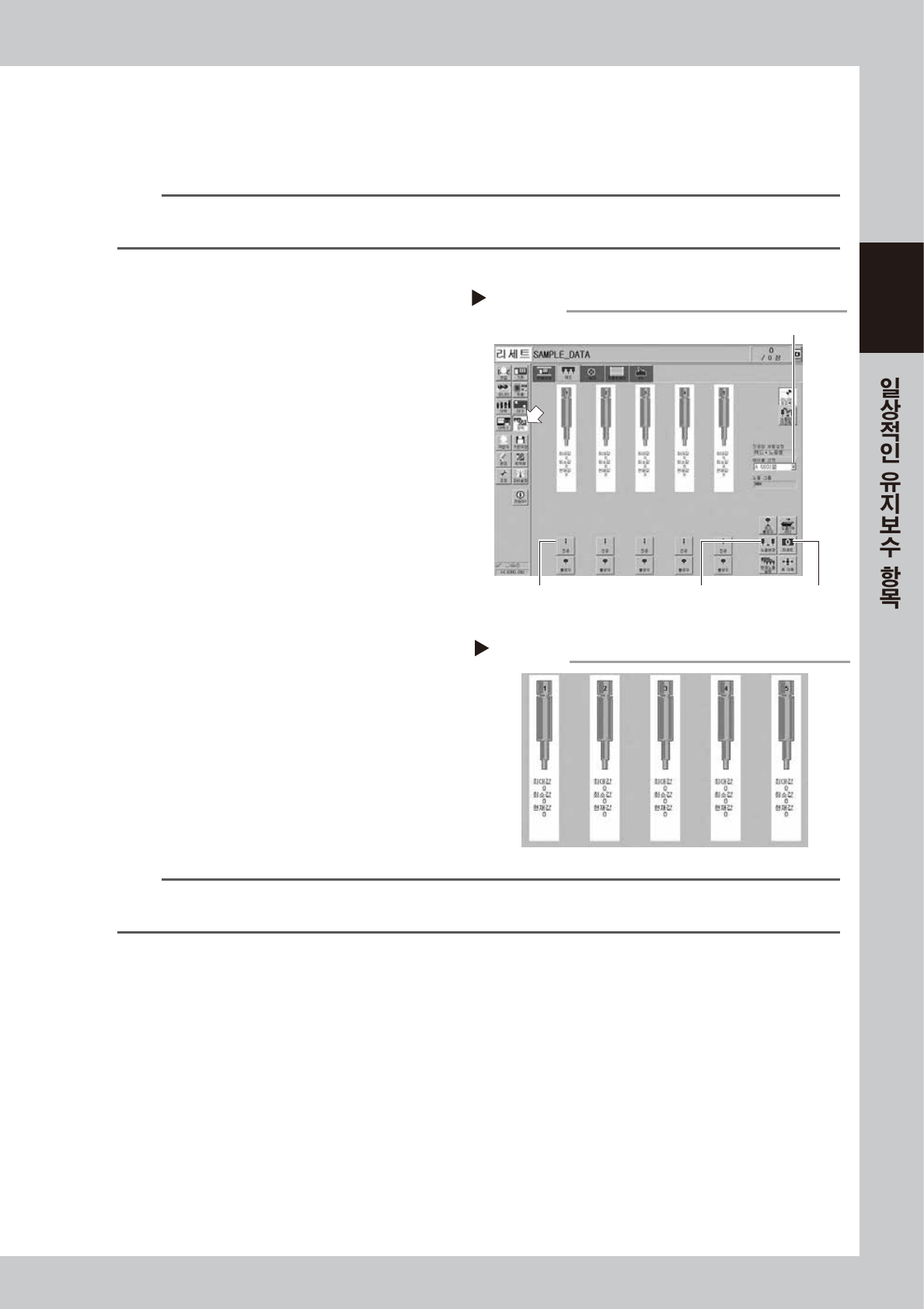

■ 노즐막힘의 확인방법 ([ 장치 ] -「헤드」탭 화면을 사용한다 )
여기에서 설명하는「노즐막힘」이란 노즐구멍에 솔더 등이 묻어서 , 부품이 없음에도 불구하고 부압이 상승해 버리는 상태
를 말합니다 . 그 결과 , 미실장 등의 원인이 될 가능성이 있습니다 . 노즐막힘의 확인을 아래의 순서대로 실행하여 주십시
오 . 다음과 같이 Type302A 노즐을 예로 들어서 노즐 막힘을 확인하는 방법에 대해서 설명합니다 .
n
요점
노즐 막힘의 판정 기준이 되는「노즐 해방시의 진공레벨」은, 노즐의 타입에 따라 다릅니다. Type302A 이외의 노즐은 후술의
「1.1.1 노즐 해방시의 진공레벨」을 참조해 주십시오 .
1
노즐을 장착합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 . 모든 헤드에 Type302A 노즐을
장착해 주십시오 .
노즐 스테이션이 있는 장비는 [ 노즐변경 ]
버튼을 눌러서 모든 헤드에 Type302A 노즐을
장착합니다 .
2. 테이블을 전환해서 , AB 양쪽 헤드 유닛에
노즐을 장착해 주십시오 .
2
수치를 리세트합니다 .
[ 장치 ]-「헤드」화면을 열고 , 화면우측 하단의
[ 리세트 ] 버튼을 눌러서 , 진공레벨의 수치를
리세트 시켜 주십시오 . 테이블을 전환해서 모든
테이블에서 실시합니다 .
3
부압을 발생시킵니다 .
[ 장치 ]-「헤드」화면에서 , 모든 헤드의 [ 진공 ]
버튼을 ON 하고 , 수치가 상승하면 5~10 초 후에
OFF 시켜 주십시오 . 테이블을 전환해서 모든 테
이블에서 실시합니다 .
4
수치를 확인합니다 .
헤드의 화면상에 빨간글자로 표시된「최대값」의
수치를 테이블을 전환해서 전부 확인해 주십시오 .
확인한 수치가 60~110 이면 정상범위 이내입니
다 . 만약 , 110 을 넘을 경우는 , 노즐 구멍이 더러
워져 있을 가능성이 있으므로 제 3 장「1.2 노즐의
청소」및「1.2.2 노즐 에어경로의 청소」를 참조해
서 노즐을 청소해 주십시오 .
n
요점
노즐을 청소한 후에 상기 Step1~4 를 실행해도 정상치가 되지 않을 경우는, 스플라인 샤프트안이 더러워져 있을 가능성이 있습니
다. 제 3 장「5.1 스플라인 샤프트내부의 청소」를 참조해서 샤프트의 내부를 청소해 주십시오 .
부압확인
Step 4
58203-KMK-00
부압발생
Step 1~3
[노즐변경] 버튼
테이블 선택
[리세트] 버튼 [진공]버튼
58202-KMK-00
