5-13
5

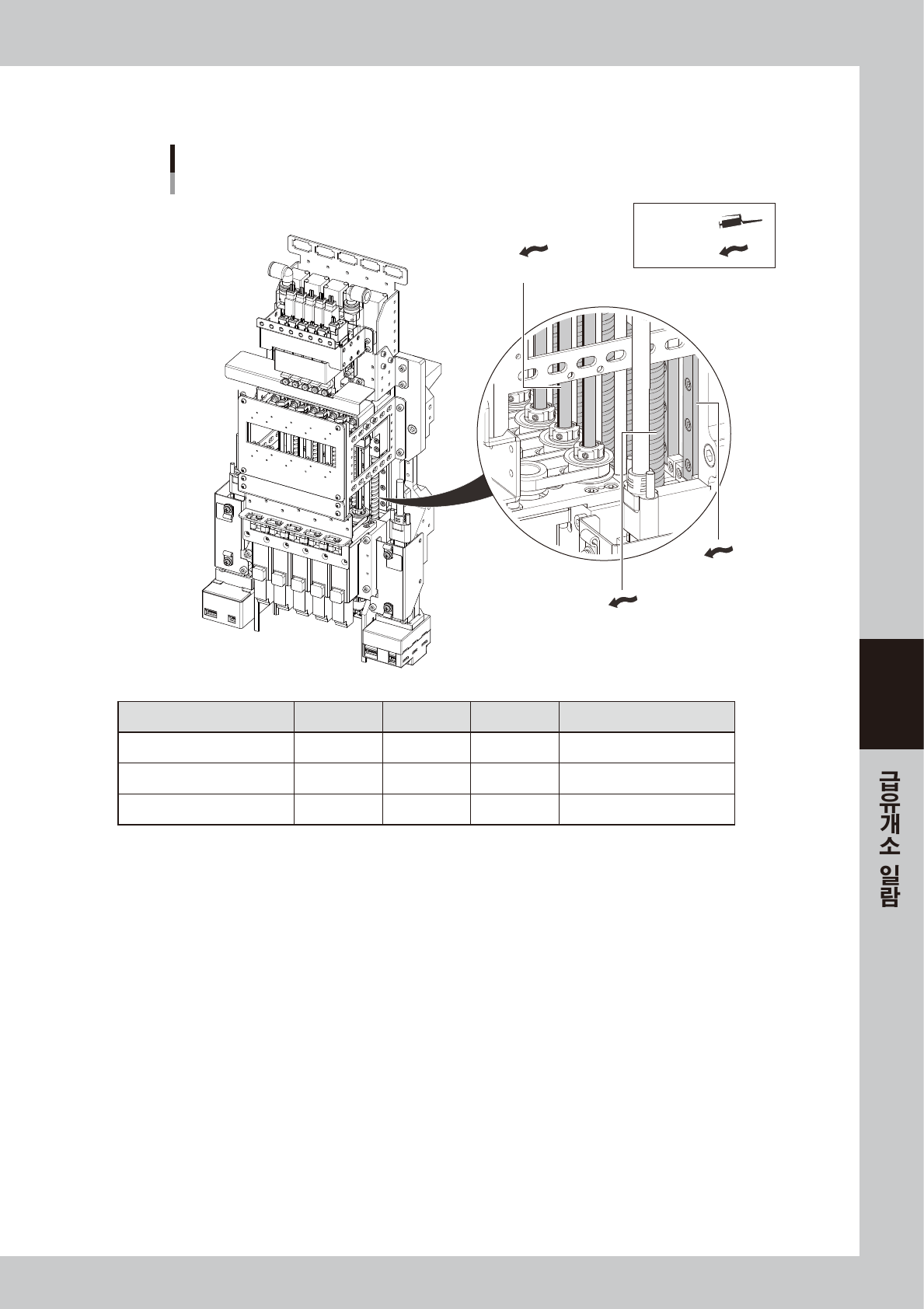

2.5.2 FM 헤드유닛
FM 헤드유닛의 급유개소
볼스크류
스플라인 샤프트
가이드
구리스 건 ：
손으로 도포 ：
57508-KM K- 00
급유부위 구리스종류 급유개소 주기 작업방법
볼스크류 NSL 5/ 헤드 3 개월 손으로도포
스플라인샤프트 LRL 5/ 헤드 3 개월 손으로도포
가이드 AFF 5/ 헤드 3 개월 손으로도포
제 6 장 소모품의 교환
목차
1. 노즐 6-1
1.1 노즐선단부와스프링의교환 6-1
1.2 노즐O 링의교환 6-2
2. 노즐판스프링과롤러로크 6-3
2.1 노즐판스프링의교환 6-3
2.1.1 H M 헤 드 6 -3
2.1.2 FM 헤드 6-5
2.2 FM 헤드의롤러로크의교환 6-6
3. 헤드유닛부 6-7
3.1 HM 헤드의밸브교환 6-7
3.2 FM 헤드의밸브교환 6-8
4. 컨베이어 6-9
4.1 컨베이어벨트의교환 6-9
4.2 컨베이어부밸브의교환 6-19
5. 베이스부 6-24
5.1 대차클램프밸브의교환 6-24
6-1
6
1. 노즐
장기간 노즐을 사용함으로 인해 , 노즐 선단이나 O 링이 마모되어 흡착에러의 원인이 됩니다 .
또한 , 노즐의 세정 , 급유를 실시한 후에도 탄성 동작이 원활하지 않을 경우는 , 스프링 등을 교환할 필요가 있습
니다 .

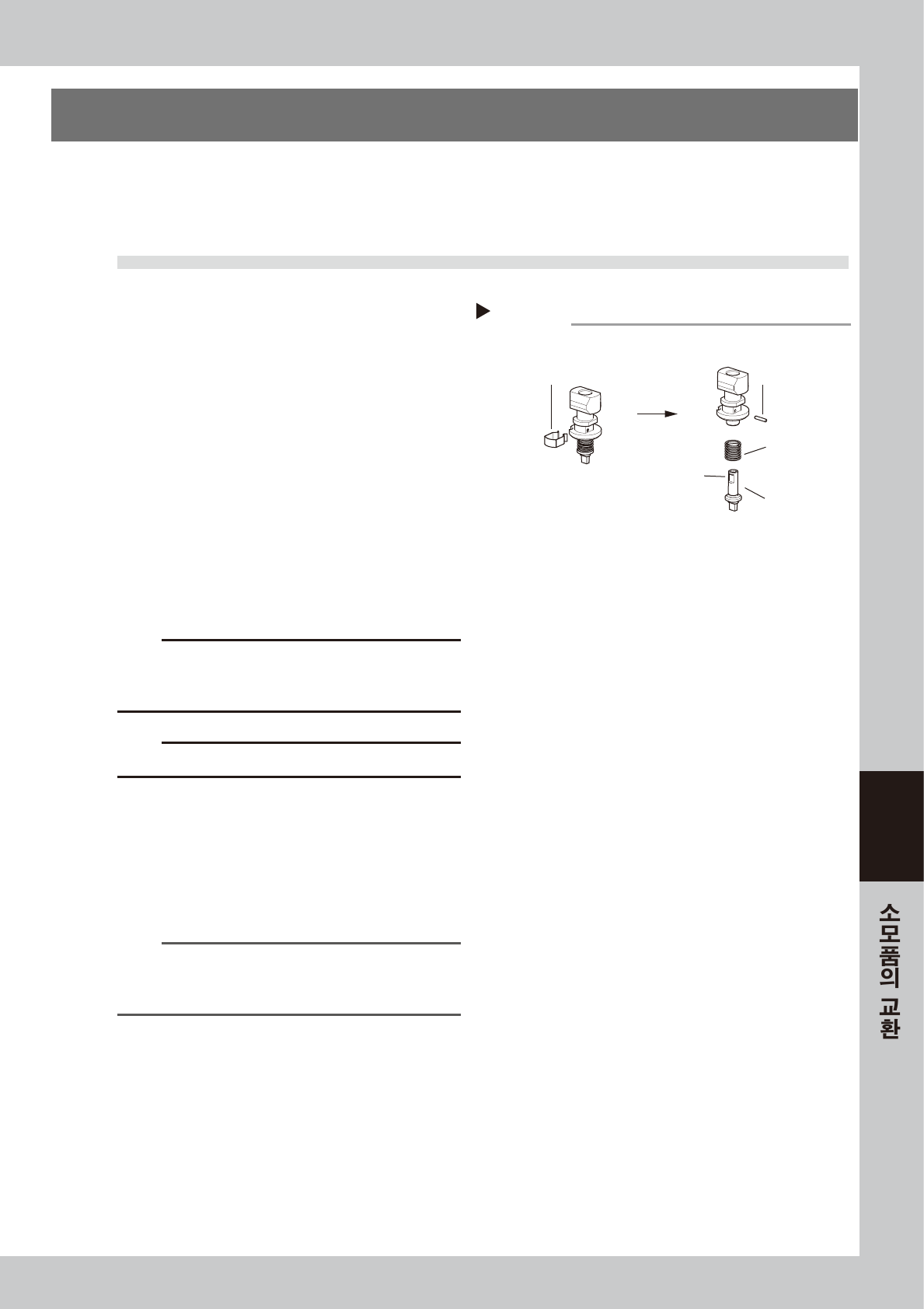

1.1 노즐 선단부와 스프링의 교환
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 해당 노즐을 손으로 탈착해 주십시오 .
2
노즐의 선단부와 스프링을 교환합니다 .
1. 클립을 분리합니다 .
2. 노즐 핀을 뺍니다 .
3. 스프링 또는 노즐 선단부를 교환합니다 .
4. 노즐 선단부를 핀으로 고정합니다 .
선단부에는 홈이 있으므로 , 홈에 맞춰서 핀을
끼워 주십시오 .
5. 클립을 장착합니다 . 클립이 헐겁거나 , 변형되
어 있을 경우에는 교환합니다 .
c
주의
제1장 「2.1.3전기종공통」 을참조해서 ,노즐본체측에기재
되어있는노즐각인 ( 예 :301A,303A) 과선단부의형번이일
치한지확인해주십시오 .
c
주의
클립을변형시키지않도록주의해주십시오 .
3
노즐의 스프링부에 급유합니다 .
제3장「1. 2.1 노즐 스프링부의 청소와 급유」를
참조해서 노즐 스프링부에 급유합니다 .
4
노즐을 원상태로 합니다 .
탈착한 헤드에 노즐을 되돌립니다 .
n
요점
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션 ( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에
올바르게 세팅해 주십시오 .
노즐 선단부와 스프링의 교환
Step 2
클립을 분리한다
핀을 뺀다
■ 선단부의 탈착
스프링
노즐 선단부
홈
57600-KMK-00
