5-3
5
2. 급유개소와 주기 ( 본체 )

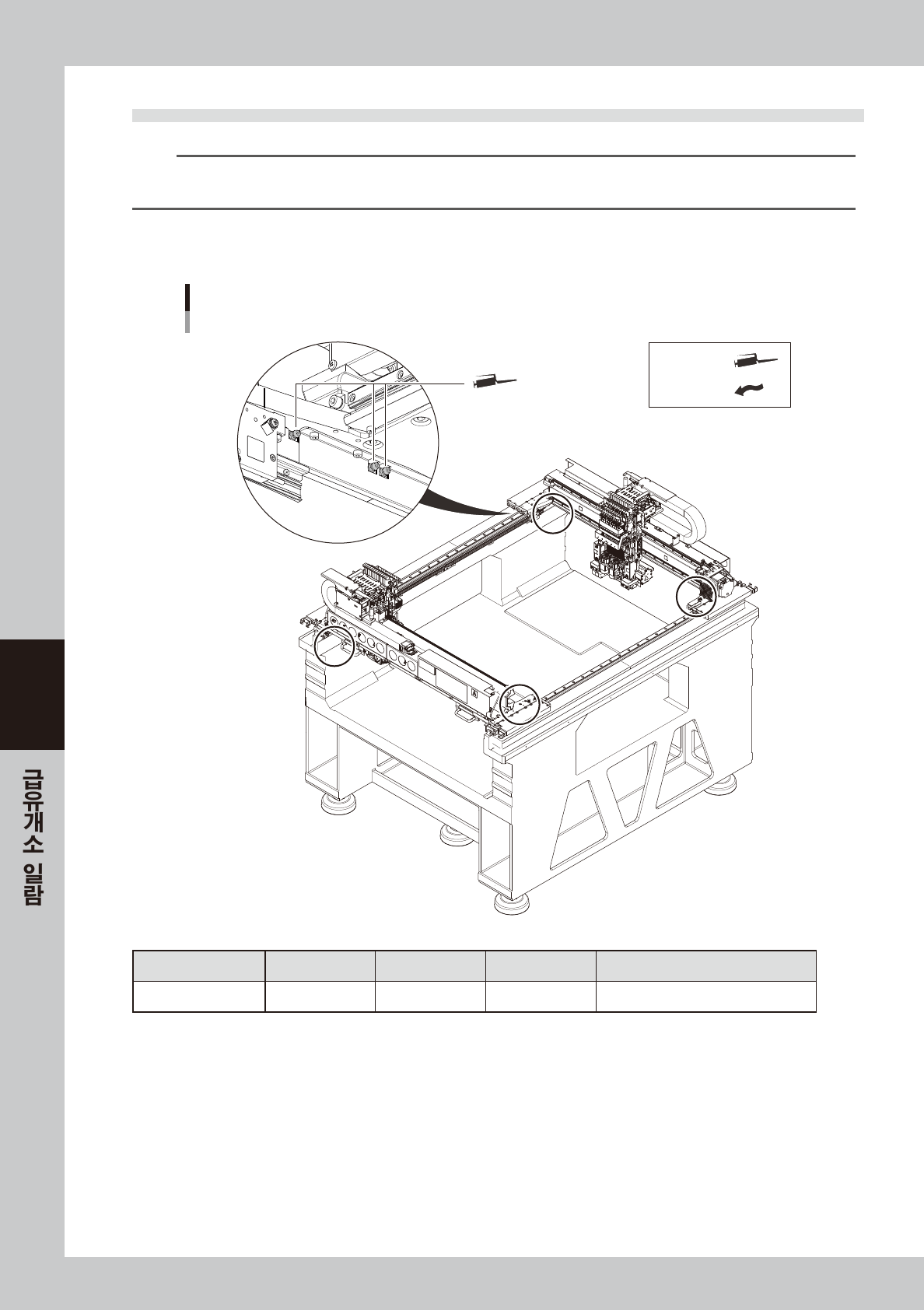

2.1 X 축
X축 급유개소
볼스크류, 가이드
구리스 건 ：
손으로 도포 ：
X축 볼스크류부
X축 가이드부
상부 구리스 니플
X축 가이드부
하부 구리스 니플
X축 가이드부
상부 구리스 니플
X축 가이드부
하부 구리스 니플
57501-K M K- 0 0
급유부위 구리스종류 급유개소 주기 작업방법
볼스크류 NSL 1( 각테이블 ) 1 개월 구리스건 : 표준타입노즐 ( φ 10mm)
가이드 NSL 4( 각테이블 ) 1 개월 구리스건 ： 표준타입노즐 ( φ 10mm)
5-4
5

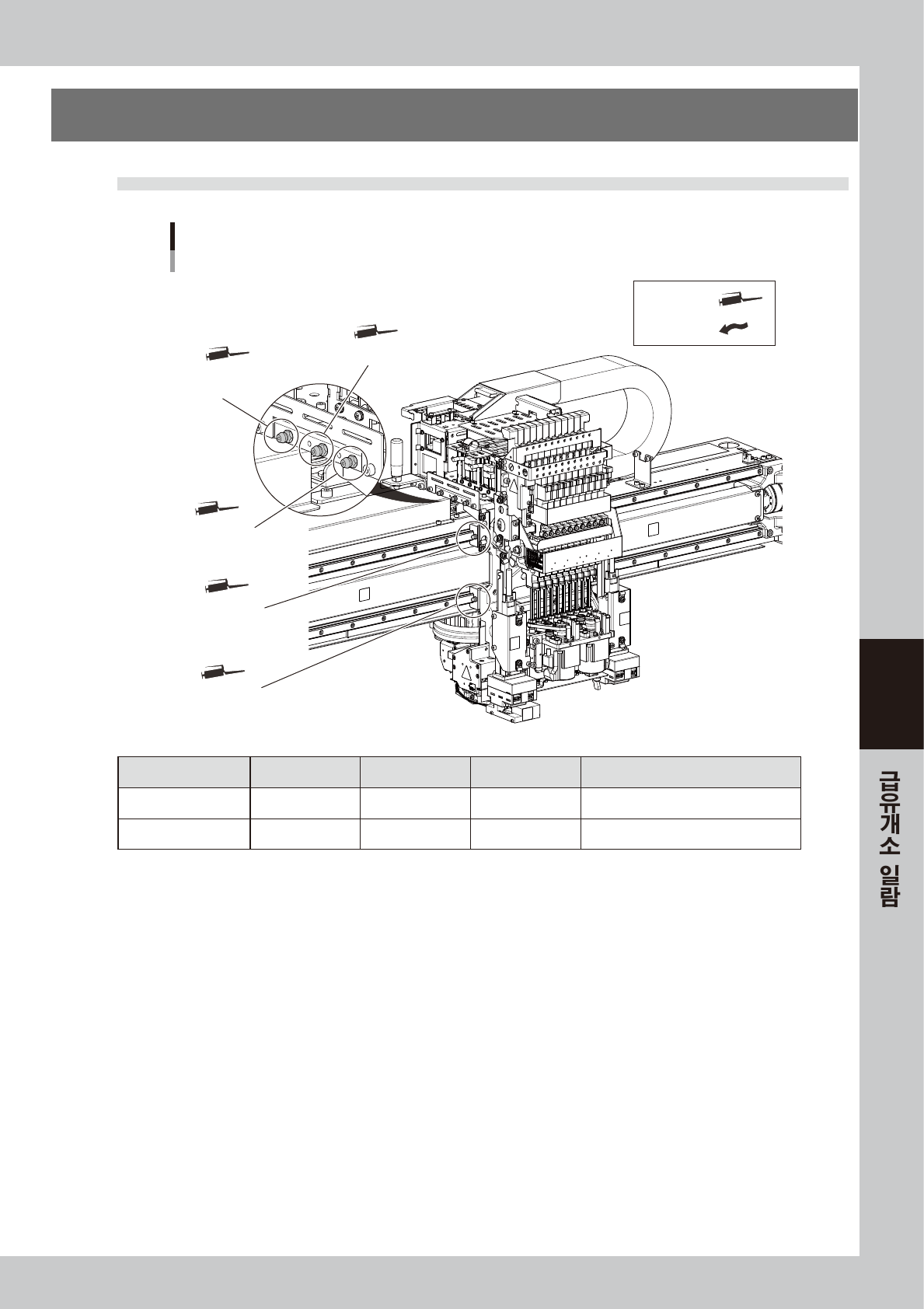

2.2 Y 축
n
요점
YSM20R 에는 , TypePV(Premiun Version) 와 TypeSV(Standard Version) 의 2 종류가 있습니다.
TypePV 와 TypeSV 는 , Y 축 가이드의 구조와 급유 니플의 사이즈가 다릅니다.
2.2.1 YSM20RTypePV/YSM20WR
Y축의 급유개소
Y축 가이드부
구리스 니플
구리스 건 ：
손으로 도포 ：
YSM20R TypePV
57502-KM K- 00
급유부위 구리스종류 급유개소 주기 작업방법
가이드 NSL 6( 각테이블 ) 1 개월 구리스건 : 표준타입노즐 ( φ 10mm)
5-5
5
2.2.2 YSM20RTypeSV
Y축의 급유개소
Y축 가이드부
구리스 니플
구리스 건 ：
손으로 도포 ：
YSM20R TypeSV
57509-KM K- 00
급유부위 구리스종류 급유개소 주기 작업방법
가이드 NSL 6( 각테이블 ) 1 개월 구리스건 : 굽은타입노즐 ( φ 5mm)
