1-3
1
2. 유지보수 작업의 준비
본장에서 지금부터 설명하는 작업 내용은 , 장비의 성능을 유지하기 위해 사용하는 도중에 기능이 서서히 떨어질
가능성이 있는 부품 ( 소모품 ) 등의 교환방법을 중심으로 쓰여 있습니다 . 나아가 , 고장시에는 사용자 레벨에서
간단히 교환 가능한 부품에 대해서도 똑같이 설명합니다 .
2.1 소 모품
본 장비에서는 다음의 부품이 소모품으로서 준비되어 있으며 , 유지 보수시 필요에 따라 교환합니다.

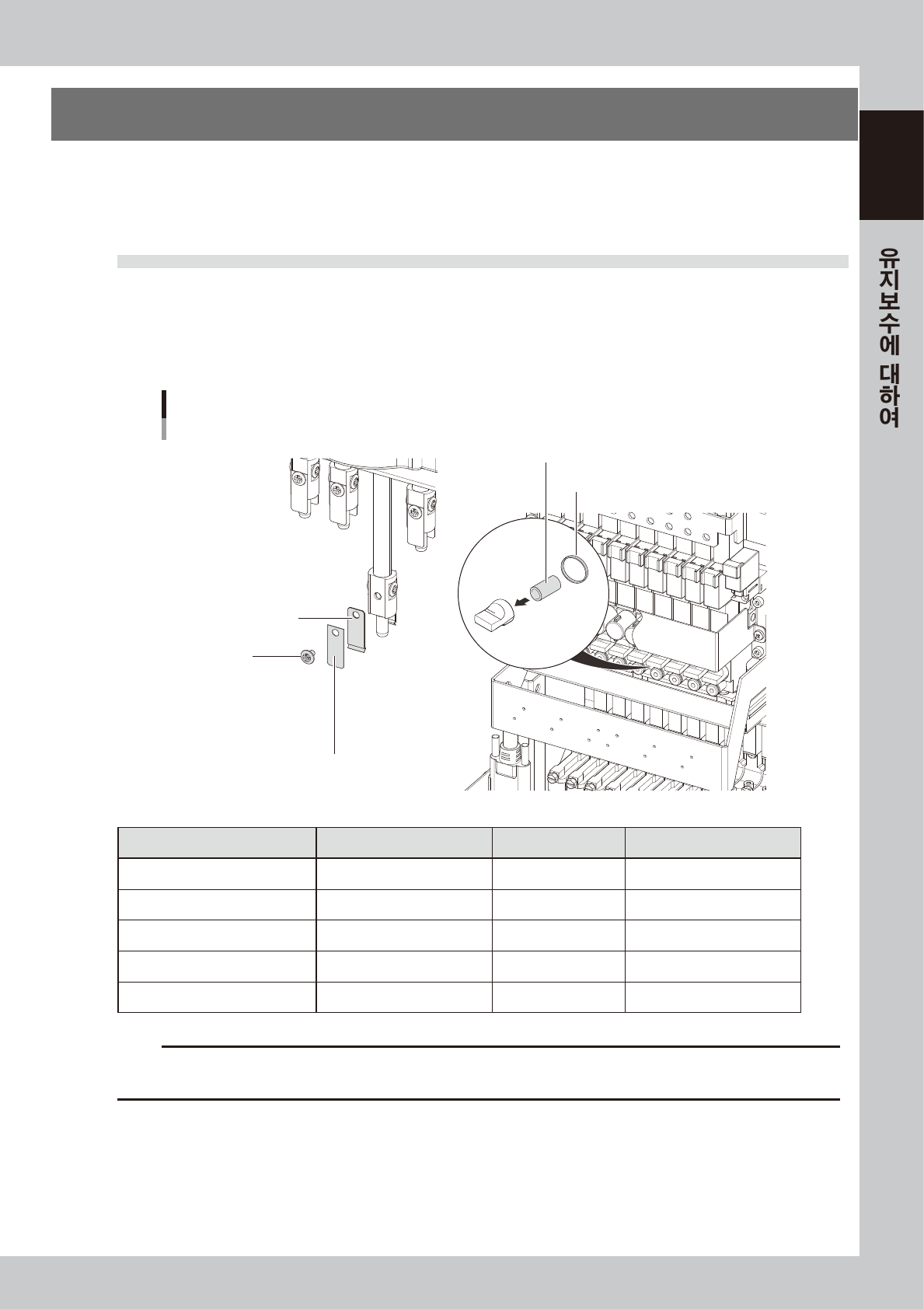

2.1.1 HM 헤드 유닛
█
소모품 ( 동봉품 )
소모품 (HM헤드)
동봉품
필터용 개스킷
이젝터용 필터
노즐 판스프링
고정나사
노즐 판스프링
노즐 유지력 강화용 판스프링
57100-KMK-00
명칭 부품명칭 부품번호 비고
노즐판스프링 LEAFSPRING KG7-M7137-A0X
노즐유지력강화용판스프링 PLATE,SPRING KGS-M714W-03X
노즐판스프링고정나사 SCREW,PANHEAD 90990-08J016
이젝터용필터 FILTER KLW-M8527-00X
필터용개스킷 GASKET KLW-M715B-00X
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
부품번호는예고없이변경될경우가있으므로 ,발주시에는반드시최신내용인지대리점에확인해주십시오 .
1-4
1

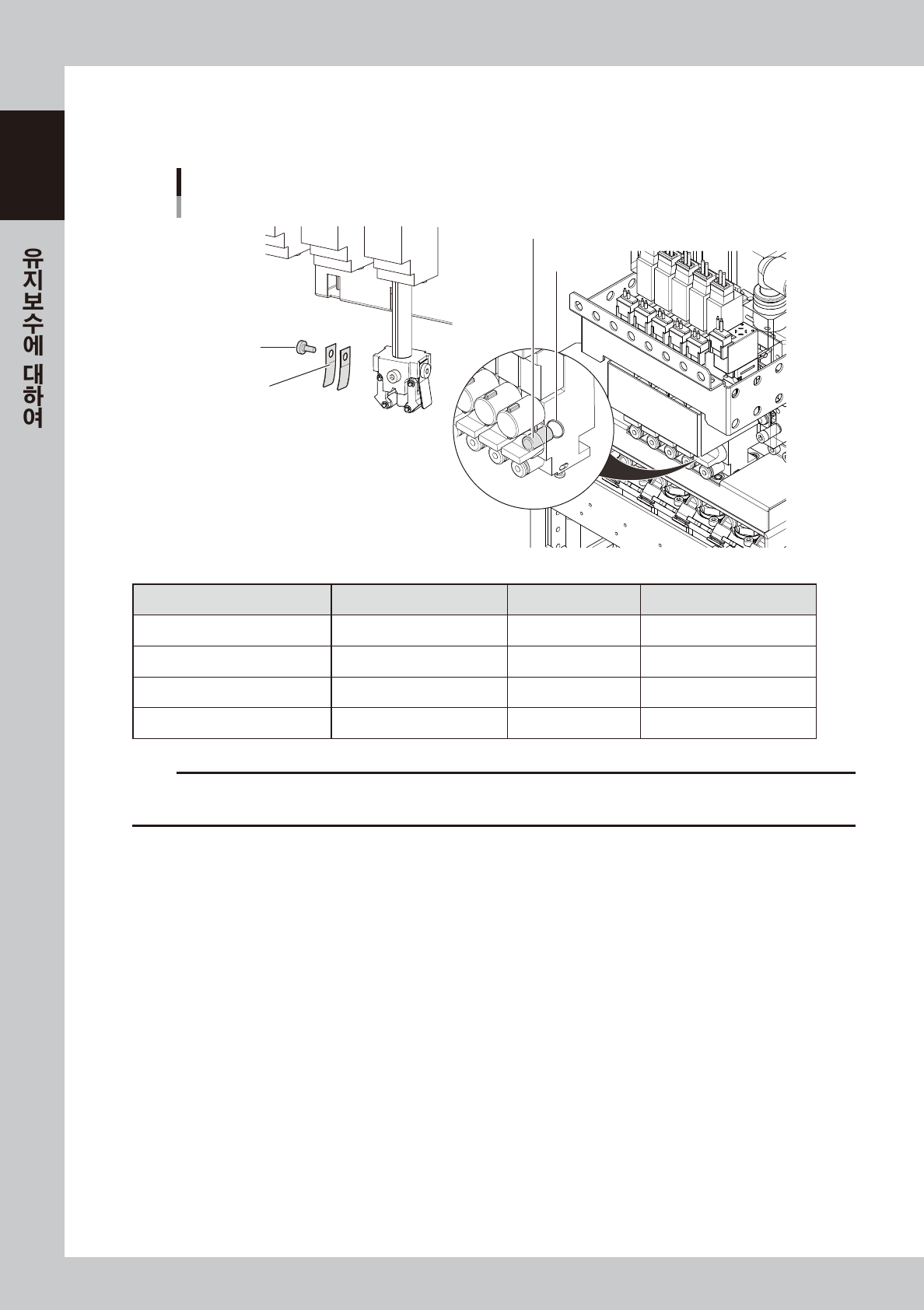

2.1.2 FM 헤드 유닛
█
소모품 ( 동봉품 )
소모품 (FM헤드)
동봉품
이젝터용 필터
필터용 개스킷
노즐 판스프링
고정볼트
노즐 판스프링
57101-KMK-10
명칭 부품명칭 부품번호 비고
노즐판스프링 PLATE,SPRING KV7-M8171-00X
노즐판스프링고정볼트 BOLT,HEX.SOCKETHEAD 90990-01J057
이젝터용필터 FILTER KLW-M8527-00X
필터용개스킷 GASKET KLW-M715B-00X
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
부품번호는예고없이변경될경우가있으므로 ,발주시에는반드시최신내용인지대리점에확인해주십시오 .
1-5
1

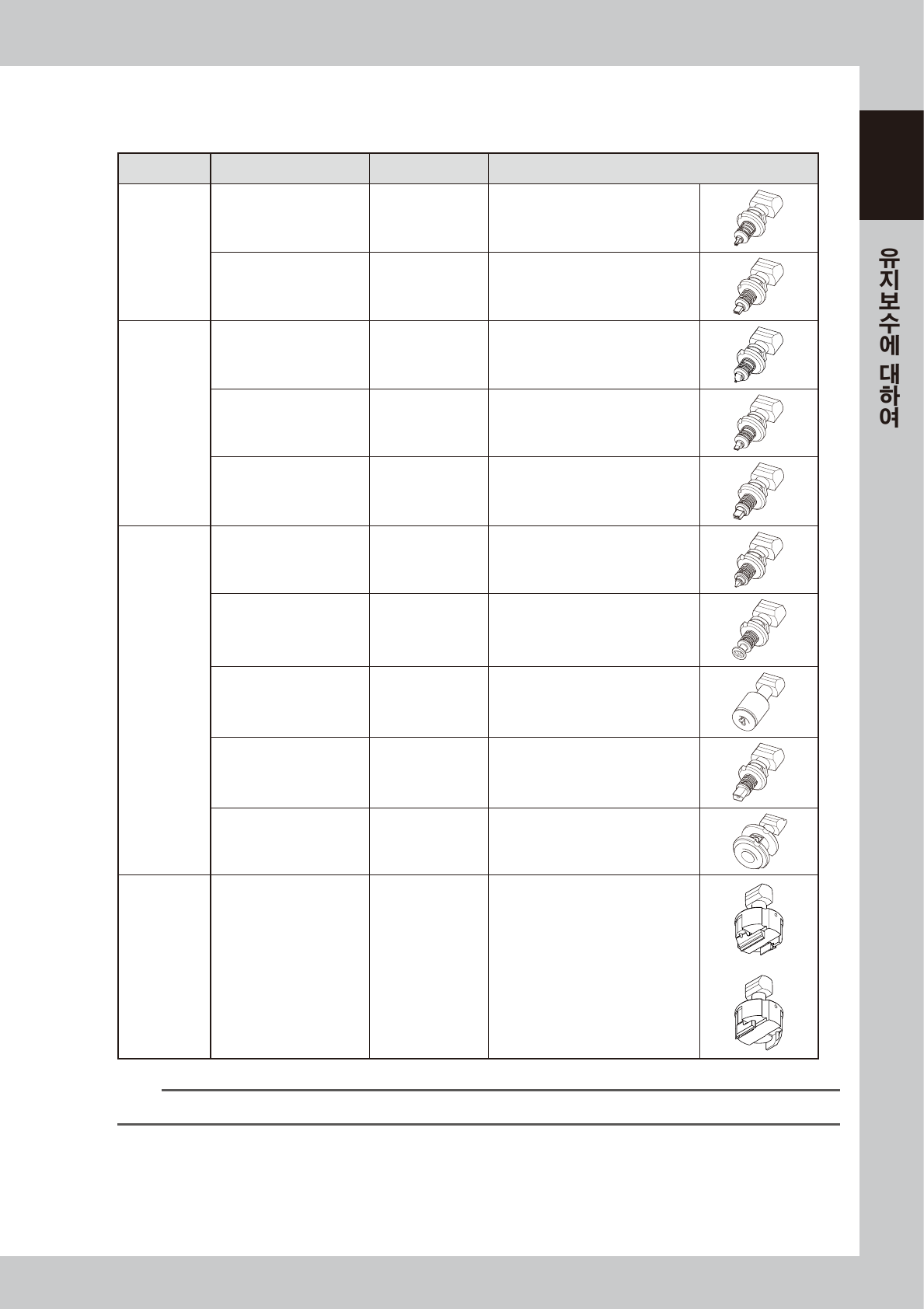

2.1.3 전기종 공통
■ 소모품 ( 옵션 구입품 )
명칭 부품명칭 부품번호 비고
표준
30X 계노즐
NOZZLE301AASSY. KHN-M7710-A4X 0603~1005 사이즈의부품
NOZZLE302AASSY. KHN-M7720-A3X 1608~3216 사이즈의부품
협인접
30X 계노즐
NOZZLE311AASSY. KHY-M7710-A4X 0603 전용
NOZZLE312AASSY. KHY-M7720-A3X 1005~1608 사이즈의부품
NOZZLE313AASSY. KHY-M7730-A 2X 2012~3225 사이즈의부품
표준
・
협인접
공통노즐
NOZZLE310AASSY. KHY-M77A0-A0X
0402 전용
*Type3010A,3110A 도동일노즐
NOZZLE303A/314AAS. KHY-M7740-A0X 4532~7343 사이즈의부품 ,SOP
NOZZLE304A/315AAS. KHY-M7750-A0X QFP,PLCC등
NOZZLE306A/317AAS. KHY-M7770-A0X 원통형상부품
NOZZLE307A/318AAS. KHY-M7780 -A0X
▢
32mm~45mm 의부품
그리퍼노즐
( 옵션 )
NOZZLE30ALB
NOZZLE30ALD등
- 부품형상에맞춰서선정
n
요점
그리퍼 노즐은 특수형상 부품의 흡장착에 사용합니다 . 부품의 형상에 맞춰서 선정하며 , 특주로 제작합니다.
