6-13
6
█
장비 사양에 따른 컨베이어 벨트의 교환순서에 대해서
YSM20R 듀얼 스테이지 사양의 W2 축 , W3 축의 컨베이어 벨트에 대해서는 , 다른 부위의 벨트와 교환순서가 다릅니다 .
YSM20R 듀얼 스테이지 사양의 W2 축 , W3 축 이외의 컨베이어 벨트를 교환할 경우에는 Step10 으로 진행해 주십시오 .
█
YSM20R 듀얼 스테이지 사양의 W2 축 , W3 축의 컨베이어 벨트를 교환할 경우
5
임의의 기판 데이터를 읽습니다 .
임의의 기판 데이터를 로딩하고 , 기판 데이터의
「기판」-「B: 기판 사이즈 Y」의 값이 380mm
이상의 경우에는 , 380mm 보다 작은 값을 입력합
니다 .
6
컨베이어의 U 축을 이동시킵니다 .
1. 안전커버를 닫고 , 비상정지를 해제합니다 .
대차 사양의 경우는 , 대차를 장착합니다 .
2. 「셋업」화면의 [ 실장위치 이동 ] 버튼을 눌러
서 컨베이어를 실장위치로 이동시킵니다 .
e
3. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
4. 대차를 탈착하고 , 비상정지 버튼을 누릅니다 .
5. 우측 그림의 화살표 방향으로 U 축 벨트를
손으로 움직이면 , 컨베이어 벨트 전체가 이동
합니다 .
W2 는 안쪽 끝까지 , W3 은 앞쪽 끝까지 컨베
이어를 이동시켜 주십시오 .
참고
기판 사이즈Y 가 380mm 보다도 작을 경우에는 [실장위치 이
동] 버튼을 누르면 , 스테이지 2 (W2 축 ) 과 스테이지 3 (W3)
이 전후로 이동합니다.
7
샤프트의 고정볼트를 분리합니다 .
육각렌치 (3) 로 샤프트를 고정하고 있는 볼트를
분리합니다 .( 위치는 Step4 의 그림 참조 )
8
벨트 구동용 풀리로부터 샤프트를 당겨
서 뺍니다 .
W2 의 샤프트는 앞쪽 , W3 의 샤프트는 안쪽으로
좀 더 당겨서 구동용 풀리로부터 완전히 빼 주십
시오 .
n
요점
샤프트를 당겨서 뺄 때에는 구동용 풀리가 빠지기 쉬우므로 ,
풀리를 손으로 지탱한 상태에서 작업해 주십시오 .
구동용 풀리
샤프트
구동용 풀리에서 샤프트 빼기
Step 8
57623-KMK-00
샤프트 고정볼트의 분리
Step 7
샤프트볼트
57622-KMK-00
W2축
W3축
컨베이어 U축의 이동
Step 6
57621-KMK-00

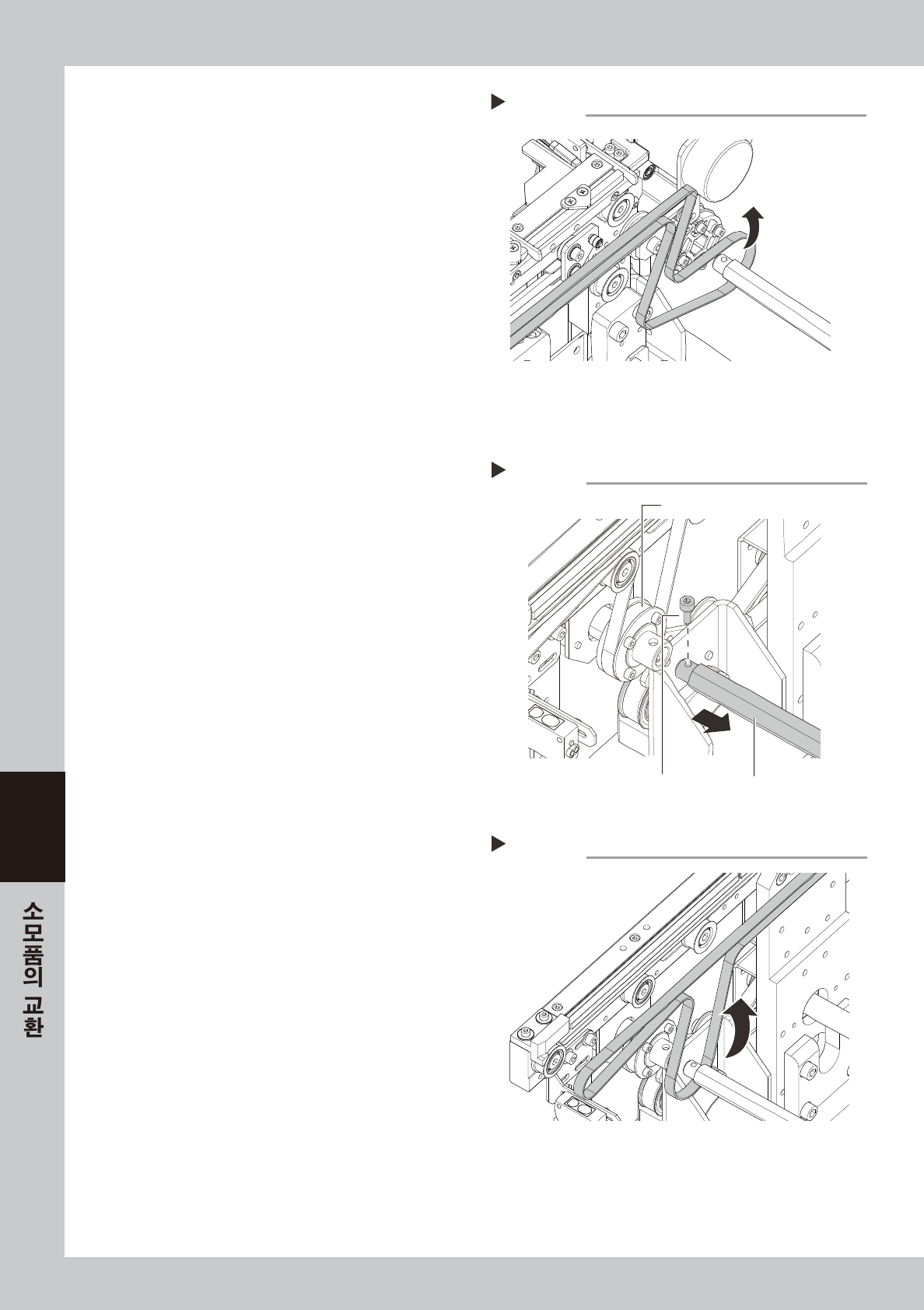

6-14
6
9
컨베이어로부터 벨트를 탈거합니다 .
샤프트와 구동용 풀리의 틈새로부터 벨트를 탈거
해 주십시오 .
▶
Step12 로진행해주십시오 .
█
YSM20R 듀얼 스테이지 사양의 W2 축 , W3 축 이외의 컨베이어 벨트를 교환할 경우
0
구동용 풀리와 샤프트를 분리합니다 .
육각렌치 (3) 로 벨트 구동용 풀리의 볼트를 분리
하고 , 샤프트를 당겨서 틈새를 만듭니다 .
( 위치는 Step4 의 그림 참조 )
q
컨베이어로부터 벨트를 탈거합니다 .
샤프트와 구동용 풀리의 틈새로부터 벨트를 탈거
해 주십시오 .
컨베이어 벨트의 탈거
Step 9
57624-KMK-00
컨베이어 벨트의 탈거
Step 11
57626-KMK-00
샤프트의 분리
Step 10
샤프트볼트
구동용 풀리
57625-KMK-00

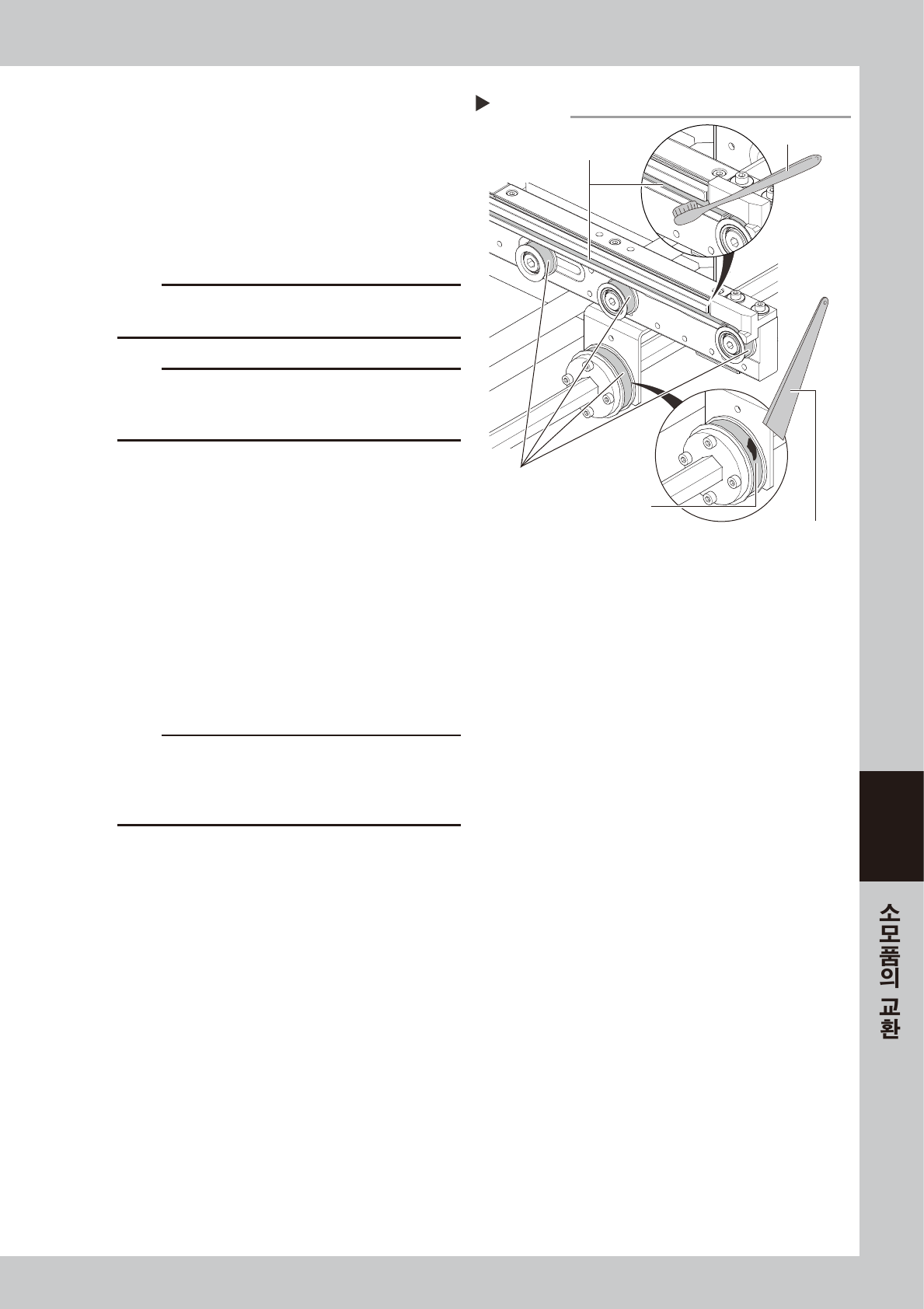

6-15
6
w
벨트 가이드부와 풀리를 청소합니다 .
1. 벨트 가이드와 센서부 등에 부착된 벨트의 마
모 가루는 버큠 ASSY( 옵션 ) 로 흡인해 주십
시오 .
2. 풀리 외주면에 벨트의 마무가루가 부착되어 있
을 경우에는 , 플라스틱 헤라로 제거합니다 .
3. 벨트 가이드부에 마모가루가 들어가 있을 경우
에는 , 브러시 등으로 제거해 주십시오 .
c
주의
풀리나가이드에상처내지않도록 ,헤라와브러시를주의해서
사용해주십시오 .
c
주의
현저한더러움이외에는용제 (IPA등 ) 를사용하지마십시오 .
용제를사용할경우에는 ,에탄올을사용하시되 ,풀리의베어링
부에용제가튀지않도록주의해서청소해주십시오 .
e
컨베이어 벨트를 교환합니다 .
1. 새로운 컨베이어 벨트를 텐셔너 ( 풀리 브래킷 )
에 임시로 걸어둡니다 .
2. (YSM20R 듀얼 스테이지 :W2, W3 의 경우 )
구동 풀리에 샤프트를 통과시킵니다 .
3. 고정볼트를 체결해서 샤프트를 고정합니다 .
4. 풀리 브래킷 (YSM20R/YSM20WR 싱글레
인 /YSM20WR 듀얼레인의 경우는 풀리 ) 을
Step4 에서 마킹한 위치까지 이동시키고 고정
볼트를 체결합니다 .
5. 벨트가 느슨하면 , 풀리 브래킷 ( 풀리 ) 의 위치
를 조절해서 벨트 텐션을 걸어 주십시오 .
c
주의
풀리 / 풀리브래킷의고정볼트의체결토크는다음과같습니다 .
풀리브래킷고정볼트 :3.8N•m 입니다 .
풀리고정볼트 :5.5N•m 입니다 .
심하게조이지않도록주의해주십시오 .
Step 12
벨트 가이드부와 풀리의 청소
플라스틱 헤라
벨트 가이드부
벨트의 마모가루 부착
브러시
풀리 외주면
57627-KMK-00
