3-46 3 컨베이어 벨트 풀기 ＊ 상기의 그림은 우측흐름 사양의 경우입니다. YSM20WR 싱글레인에는, 흐름방향의 하류측에 텐셔너(풀리)가 있습니다. YSM20R 싱글레인 사양 YSM20WR 싱글레인 사양(중량 반송사양) 이 풀리를 푼다 풀리의 위치를 마킹 육각렌치 (5) 육각렌치 (4) 이 풀리를 푼다 풀리의 위치를 마킹 육각렌치 (5) 육각렌치 (4) 57 3 6 7- K M K-10…
3-45
3
4
벨트를 느슨하게 합니다 .
1. 컨베이어 벨트를 느슨하게 하기 전에 현재의 풀리 브래킷 (YSM20R/YSM20WR 싱글 레인 사양 /
YSM20WR 듀얼 레인 사양의 경우에는 풀리 고정 볼트 ) 의 위치를 유성펜으로 마킹합니다 .
2. 다음 그림을 참고해서 , 육각렌치 (3) 로 풀리 브래킷 ( 풀리 ) 의 고정볼트를 풀어서 , 브래킷의
긴 구멍 끝까지 ( 푸는 방향 ) 이동시켜 주십시오 . YSM20R/YSM20WR 싱글 레인 사양 /YSM20WR
듀얼 레인 사양의 경우에는 육각 렌치 (5) 와 육각 렌치 (4) 에서 풀리의 고정 볼트를 풀고 풀리를 이동
시킵니다 .
W1축
W3축
W4축
W2축
컨베이어 벨트 풀기
YSM20R 듀얼 스테이지 사양
■ W3축, W4축
■ W1축, W2축
이 풀리 브래킷을 푼다
이 풀리 브래킷을 푼다
브래킷의 위치를 유성펜으로 마킹
57366 - K MK-0 0
3-46
3

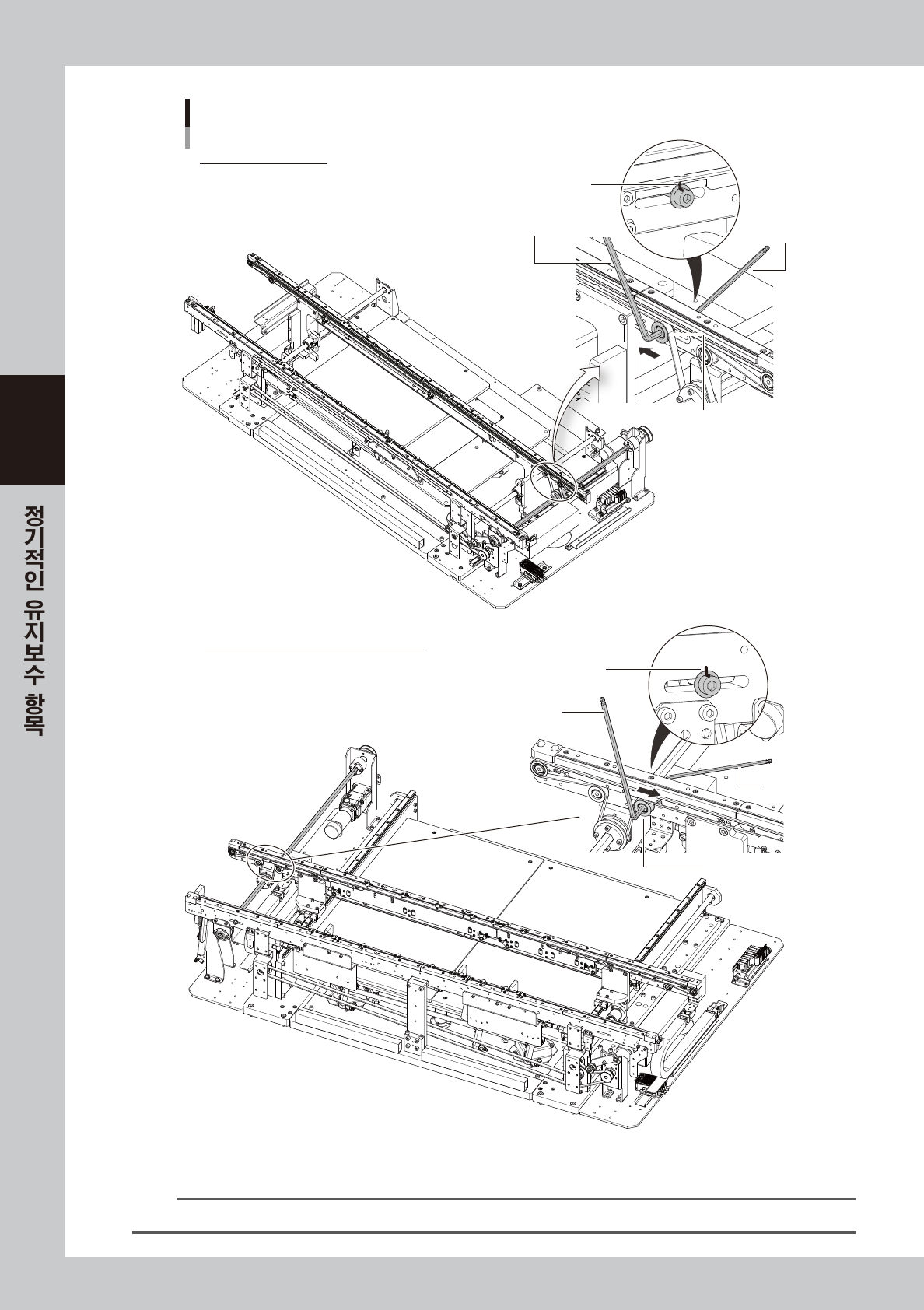

컨베이어 벨트 풀기
＊ 상기의 그림은 우측흐름 사양의 경우입니다.
YSM20WR 싱글레인에는, 흐름방향의 하류측에 텐셔너(풀리)가 있습니다.
YSM20R 싱글레인 사양
YSM20WR 싱글레인 사양(중량 반송사양)
이 풀리를 푼다
풀리의 위치를 마킹
육각렌치 (5)
육각렌치 (4)
이 풀리를 푼다
풀리의 위치를 마킹
육각렌치 (5)
육각렌치 (4)
57367-KM K-10

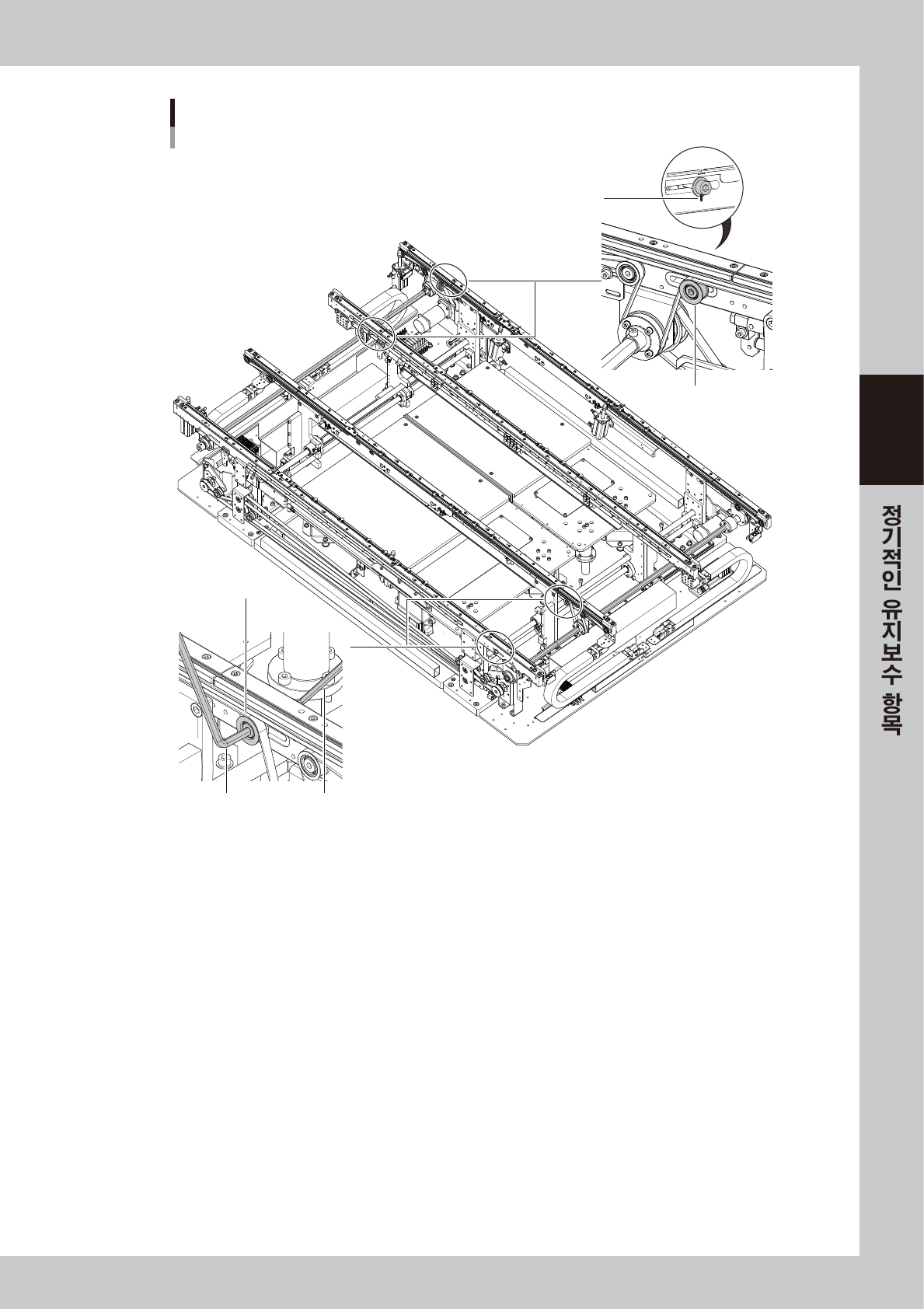

참고
흐름방향에 따라 텐셔너( 풀리) 의 위치가 달라집니다 .
3-47
3

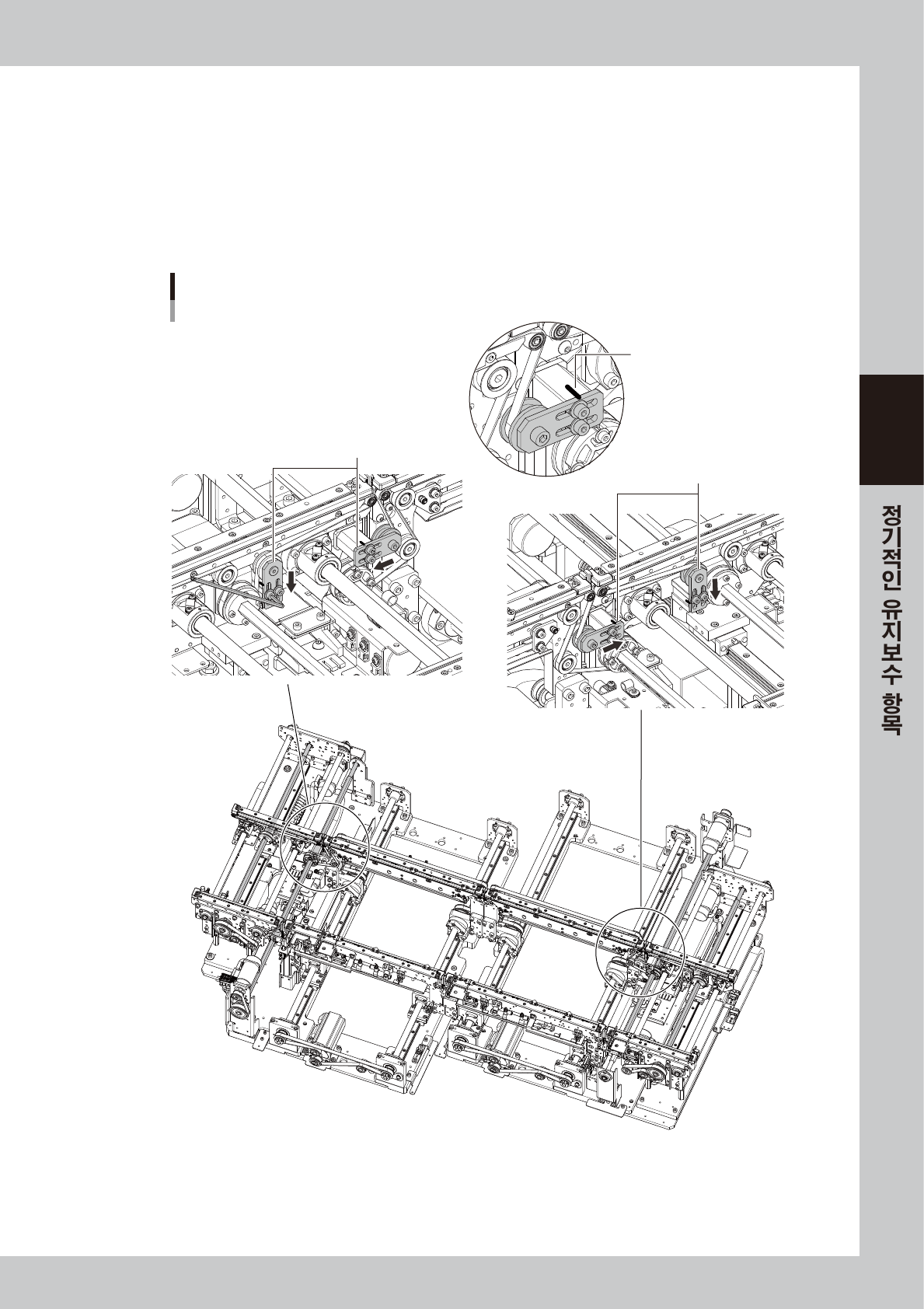

컨베이어 벨트 풀기
YSM20WR 듀얼레인 사양
이 풀리를 푼다
풀리의 위치를 마킹
이 풀리를 푼다
육각렌치 (4)육각렌치 (5)
573A4 -K MK-0 0
