6-22 6 <좌→우 흐름의 경우> 마크 튜브의 명칭 CV ST1 CV ST3 CV ST4 CV ST5 CLAMP1 CLAMP3 CV ST6 CV ST8 CV ST9 CV ST10 CLAMP2 CLAMP4 내용 출구 스톱퍼 1 메인 스톱퍼 1 서브 스톱퍼 1-2 서브 스톱퍼 1-1 레인 1 클램프 보드 (대) 레인 1 클램프 보드 (소) 출구 스톱퍼 2 메인 스톱퍼 2 서브 스톱퍼…
6-21
6
█
YSM20WR 듀얼레인 사양의 경우
듀얼 스테이지 사양의 경우에는 , 컨베이어 좌우 ( 입구 / 출구 ) 에 밸브 ASSY 가 배치되어 있습니다 .
CV ST2
레인 2
레인 1
<우→좌 흐름의 경우>
서브 스톱퍼 1-1
서브 스톱퍼 1-2
클램프 1클램프 3
메인 스톱퍼 1
출구 스톱퍼 1
마크 튜브의 명칭
CV ST1
CV ST2
CV ST3
CV ST5
CLAMP1
CLAMP3
CV ST6
CV ST7
CV ST8
CV ST10
CLAMP2
CLAMP4
내용
서브 스톱퍼 1-1
서브 스톱퍼 1-2
메인 스톱퍼 1
출구 스톱퍼 1
레인 1 클램프 보드 (소)
레인 1 클램프 보드 (대)
서브 스톱퍼 2-1
서브 스톱퍼 2-2
메인 스톱퍼 2
출구 스톱퍼 2
레인 2 클램프 보드 (소)
레인 2 클램프 보드 (대)
비고
L510mm 사양 (Option)의 경우에 사용
L510mm 사양 (Option)의 경우에 사용
L510mm 사양 (Option)의 경우에 사용
L510mm 사양 (Option)의 경우에 사용
*밸브의 수량은 상양에 따랄 다릅니다
마크튜브
밸브ASSY
밸브ASSY
밸브위치
우측
우측
우측
우측
우측
우측
좌측
좌측
좌측
좌측
좌측
좌측
서브 스톱퍼 2-1
서브 스톱퍼 2-2
클램프 2클램프 4
메인 스톱퍼 2
출구 스톱퍼 2
컨베이어부 밸브의 위치
YSM20WR 듀얼레인 사양 1
57638 - K MK-0 0
6-22
6
<좌→우 흐름의 경우>
마크 튜브의 명칭
CV ST1
CV ST3
CV ST4
CV ST5
CLAMP1
CLAMP3
CV ST6
CV ST8
CV ST9
CV ST10
CLAMP2
CLAMP4
내용
출구 스톱퍼 1
메인 스톱퍼 1
서브 스톱퍼 1-2
서브 스톱퍼 1-1
레인 1 클램프 보드 (대)
레인 1 클램프 보드 (소)
출구 스톱퍼 2
메인 스톱퍼 2
서브 스톱퍼 2-2
서브 스톱퍼 2-1
레인 2 클램프 보드 (대)
레인 2 클램프 보드 (소)
비고
L510mm 사양 (Option)의 경우에 사용
L510mm 사양 (Option)의 경우에 사용
L510mm 사양 (Option)의 경우에 사용
L510mm 사양 (Option)의 경우에 사용
밸브위치
우측
우측
우측
우측
우측
우측
좌측
좌측
좌측
좌측
좌측
좌측
서브 스톱퍼 1-2
서브 스톱퍼 1-1
클램프 1클램프 3
메인 스톱퍼 1
출구 스톱퍼 1
서브 스톱퍼 2-2
서브 스톱퍼 2-1
클램프 2클램프 4
메인 스톱퍼 2
출구 스톱퍼 2
레인 2
레인 1
컨베이어부 밸브의 위치
YSM20WR 듀얼레인 사양 2
57639 - K MK-0 0
6-23
6
█

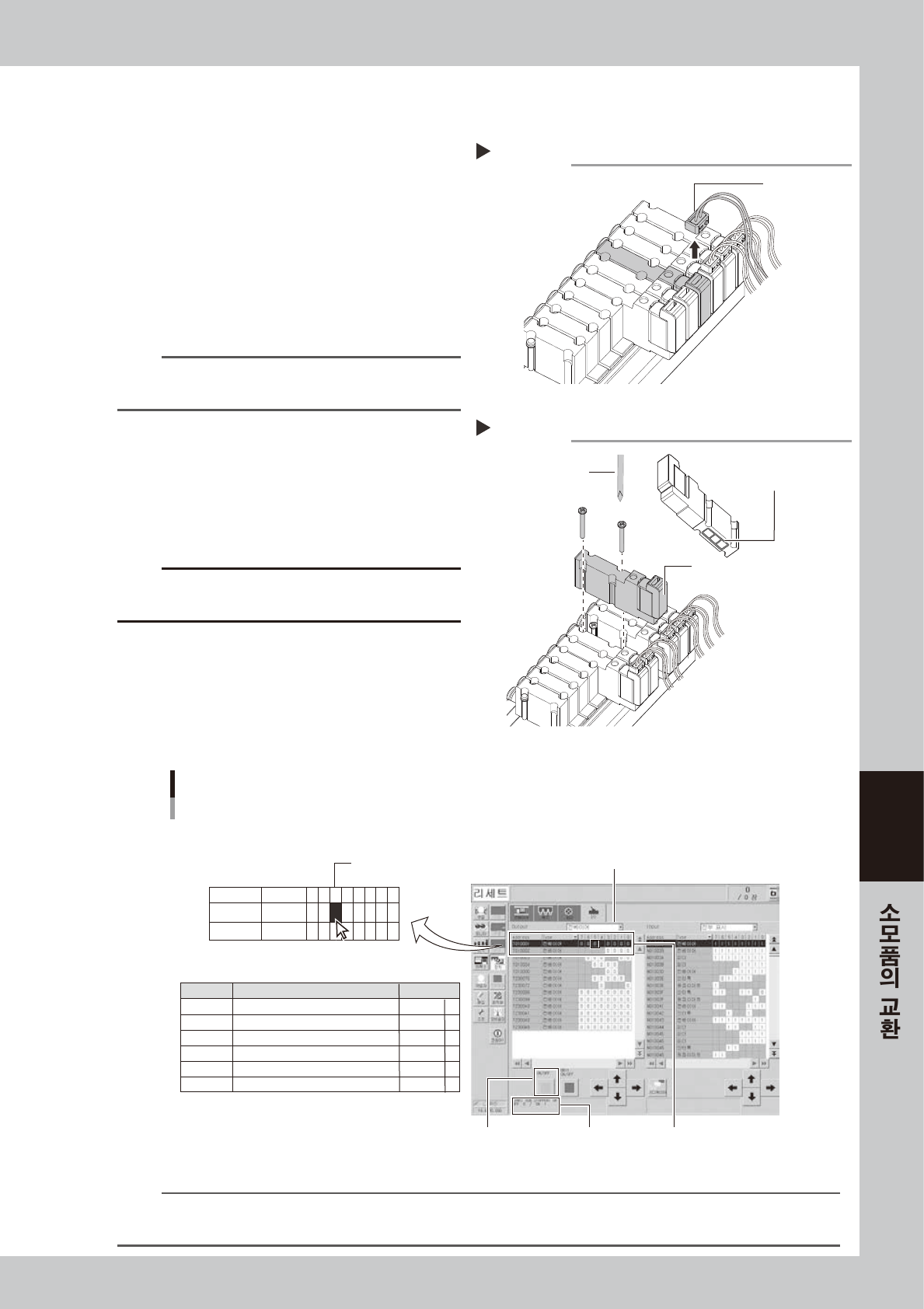

밸브의 교환순서
여기에서는 , 싱글레인 사양을 예로 들어서 설명합니다 .
1
장비의 전원과 공급에어를 차단합니다 .
1. 소프트웨어를 종료하고 , 장비의 전원을 OFF
합니다 .
2. 장비의 좌측 아래의「에어공급 / 배출」밸브를
우측 (EXH) 으로 돌려서 에어 공급을 차단합
니다 .
2
커넥터를 분리합니다 .
교환할 밸브의 커넥터를 빼 주십시오 .
n
요점
교환 대상의 밸브는 커넥터 배선의 마크 튜브를 확인해 주십시
오.
3
밸브를 교환합니다 .
1. 정밀 십자 드라이버로 , 교환할 밸브의 장착나
사 (2 개 ) 를 분리합니다 .
2. 새로운 밸브를 장착합니다 .
3. 커넥터를 접속합니다 .
c
주의
밸브의뒤쪽에는패킹이달려있으므로 ,끼임이나낙하에주의해
서교환해주십시오 .
4
밸브의 동작을 확인합니다 .
1. 공급에어와 장비의 전원을 투입합니다 .
2. 다음 그림과 같이 [ 장치 ]-「I/O」화면에서 ,
교환한 밸브의 동작을 확인해 주십시오 .
컨베이어부 밸브의 동작확인
싱글레인 사양 (우→좌 흐름의 예)
「Output」 쪽의 「컨베이어」 를 선택
어드레스를 선택
7
6
5
3
2
1
마크 튜브
CV ST1
CV ST2
CV ST3
CV ST5
CLAMP1
CLAMP3
Address
서브 스톱퍼 1 : L510mm 사양 (옵션)
서브 스톱퍼 2
메인 스톱퍼
출구 스톱퍼
클램프 보드 (소) : L510mm 사양 (옵션)
클램프 보드 (대)
내용
T010001
T010001
T010001
T010002
T010002
T010002
[ON/OFF] 버튼 어드레스의 내용표시
예) T010001-5
Address
T010001
T010002
Type
컨베이어
컨베이어
7 6 5 4 3 2 1 0
0
0
00
0 00
00 00
58 6 0 2-K MK-0 0
n
요점
상기는 싱글레인 사양의 우→좌 흐름의 예입니다.
밸브 교환후의 동작을 확인할 때에는 사양에 따라 실제로 화면상의 어드레스를 확인하고 동작시켜 주십시오 .
밸브의 교환
Step 3
정밀 십자 드라이버
밸브
밸브 뒤쪽의 패킹 낙하주의
57633-KMK-00
밸브 커넥터의 분리
Step 2
커넥터
57632-KMK-00
