4-4
4
2. UPS( 무정전 전원장치 )
2.1 UPS 배터리의 교환 (3 년 )
배터리에는 수명이 있습니다. 주변 온도 등의 사용환경에 따라 다릅니다만 , 보통 3 년을 기준으로 새로운 배터리
(KGA-M6566-30X) 로 교환하실 것을 권장합니다. 다음과 같이 UPS 의 내장용 배터리의 교환 방법에 대해서
설명합니다 .
w
경고
배터리의 교환 작업은 , 전기 작업의 경험 및 지식을 가진 분이 실시해 주십시오 .
1
장비의 전원을 OFF 합니다 .
장비의 전원을 차단하고 , 몇초후에 UPS 의 전원
도 OFF 해 주십시오 .
w
경고
비상정지 상태 등의 통전상태나 UPS 기능이 작동하고 있는
상태에서는 작업하지 마십시오 .
2
프론트 패널을 분리합니다 .
십자 드라이버로 프론트 패널의 고정나사를 빼 주
십시오 .
3
배터리 커넥터를 분리합니다 .
UPS 측과 내장용 배터리측의 커넥터를 분리시켜
주십시오 .
4
배터리 고정구를 탈착합니다 .
배터리 고정구의 고정 나사를 빼서 , 배터리 고정
구를 탈착해 주십시오 .
5
새로운 배터리로 교환합니다 .
교환할 배터리를 빼고 , 새로운 배터리를 삽입합니
다.
6
원상태로 장착합니다 .
Step2~Step4 와 반대 순으로 UPS 를 원상태로
장착해 주십시오 .
7
UPS 의 상태를 확인합니다 .
1. 장비의 전원을 공급합니다 .
2. UPS 조작패널의「ON」버튼을 눌러서
BATTERY LED 가 소등되어 있는지 확인해
주십시오 .
8
배터리의 교환 년월을 기록합니다 .
UPS 경고라벨 ( 본서「안전의 길잡이」참조 )
에 배터리의 교환 년월을 기록해 주십시오 .
n
요점
UPS 의 상세한 취급 설명에 관해서는 , 제조사의 취급 설명서를 참조해 주십시오 .

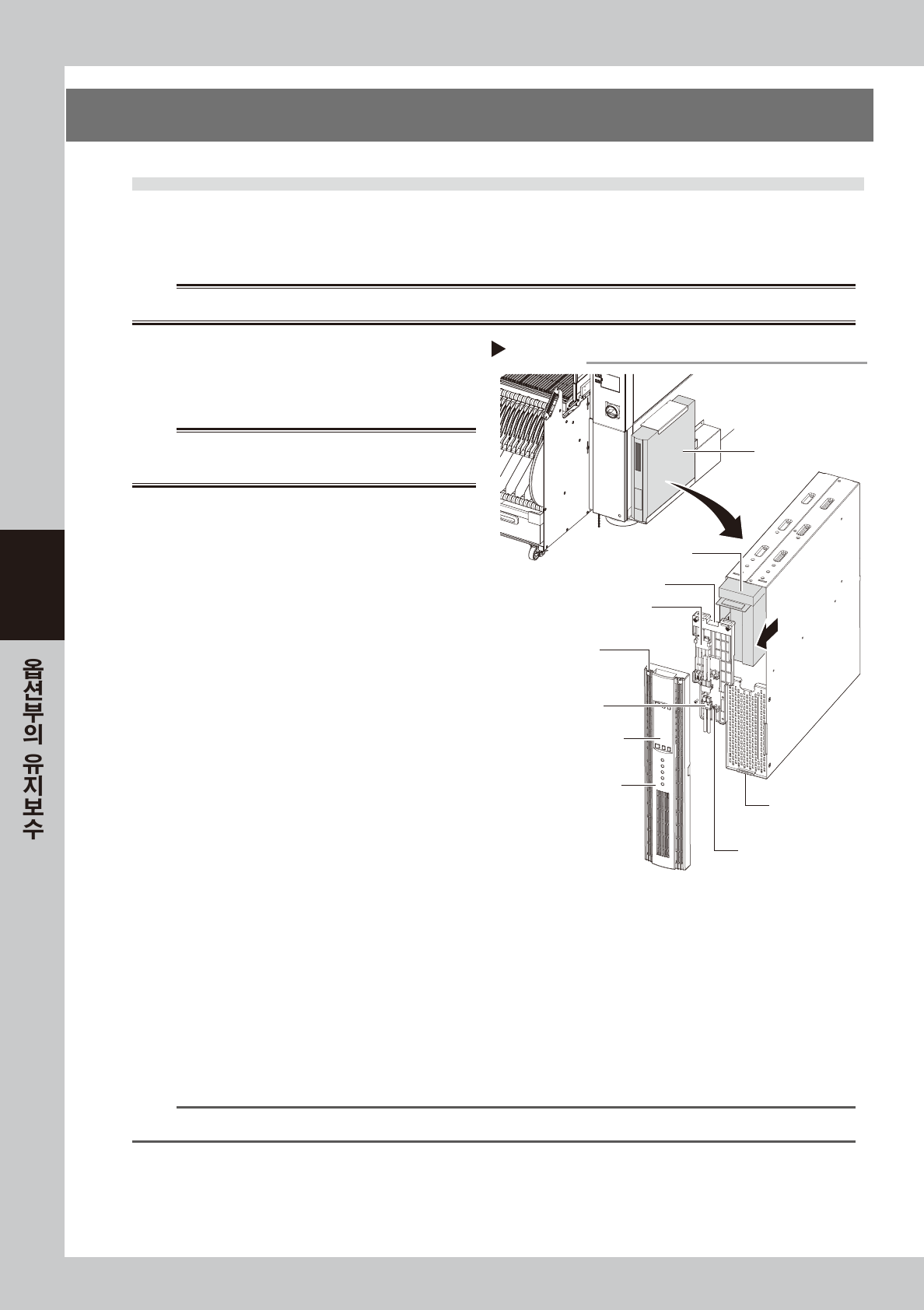

Step 2-6
내장용 배터리의 교환
UPS본체
<장비 정면의 우측 하부>
내장용 배터리
내장용 배터리측
커넥터
UPS측 배터리
커넥터
UPS 조작 패널
배터리 고정구
프론트 패널
프론트 패널 후크
배터리 고정구
고정나사
프론트 패널
고정나사
57404-KMK-00
4-5
4
3. 노즐 스테이션
3.1 노즐 스테이션 센서의 상태확인과 청소 (1 년 )
노즐 스테이션 ( 옵션 ) 을 겸비하고 있는 장비는 , 정기적으로 노즐검지 센서의 상태를 확인할 필요가 있습니다.
다음과 같이 상태확인 방법과 청소방법에 대해서 설명합니다.
c
주의
노즐스테이션센서로노즐검출이정상적으로되지않을때에는 ,
노즐체인지가올바르게동작되지않거나 ,노즐검출에러에의해
생산을계속할수없을경우가있습니다 .
1
작업 준비를 합니다 .
e
1. 모든 노즐을 노즐 스테이션에 되돌립니다 .
2. 작업을 안전하게 하기 위해 , 장비를 비상정지
상태로 해 주십시오 .
2
노즐 스테이션 ( 이후 ANC) 의 셔터를
오픈합니다 .
1. [ 장치 ]-「헤드」탭을 선택합니다 .
2. [ 노즐 STN 셔터 ] 버튼을 눌러서 , ANC 의
셔터를 열어 주십시오 .
3
조정모드를 기동합니다 .
1. 셋업화면 좌측의 [ 조정 ] 버튼을 누릅니다 .
2. 로그인 화면이 표시되므로 , User:Operator
를 확인하고 , [OK] 버튼을 눌러 주십시오 .
n
요점
조정 모드를「User:Operator」로 로그인하면 , 장비 설정값의
변경이나 저장을 할 수 없습니다.
4
[
ANCAuto
] 를 선택합니다 .
[024ANCAuto
] 버튼을 눌러 주십시오 .
[ANC Auto] 선택
Step 4
[024 ANC Auto] 선택
58402-KMK-00
조정모드 열기
Step 3
[조정] 버튼 [OK] 버튼
「Operator」 선택
58401-KMK-00

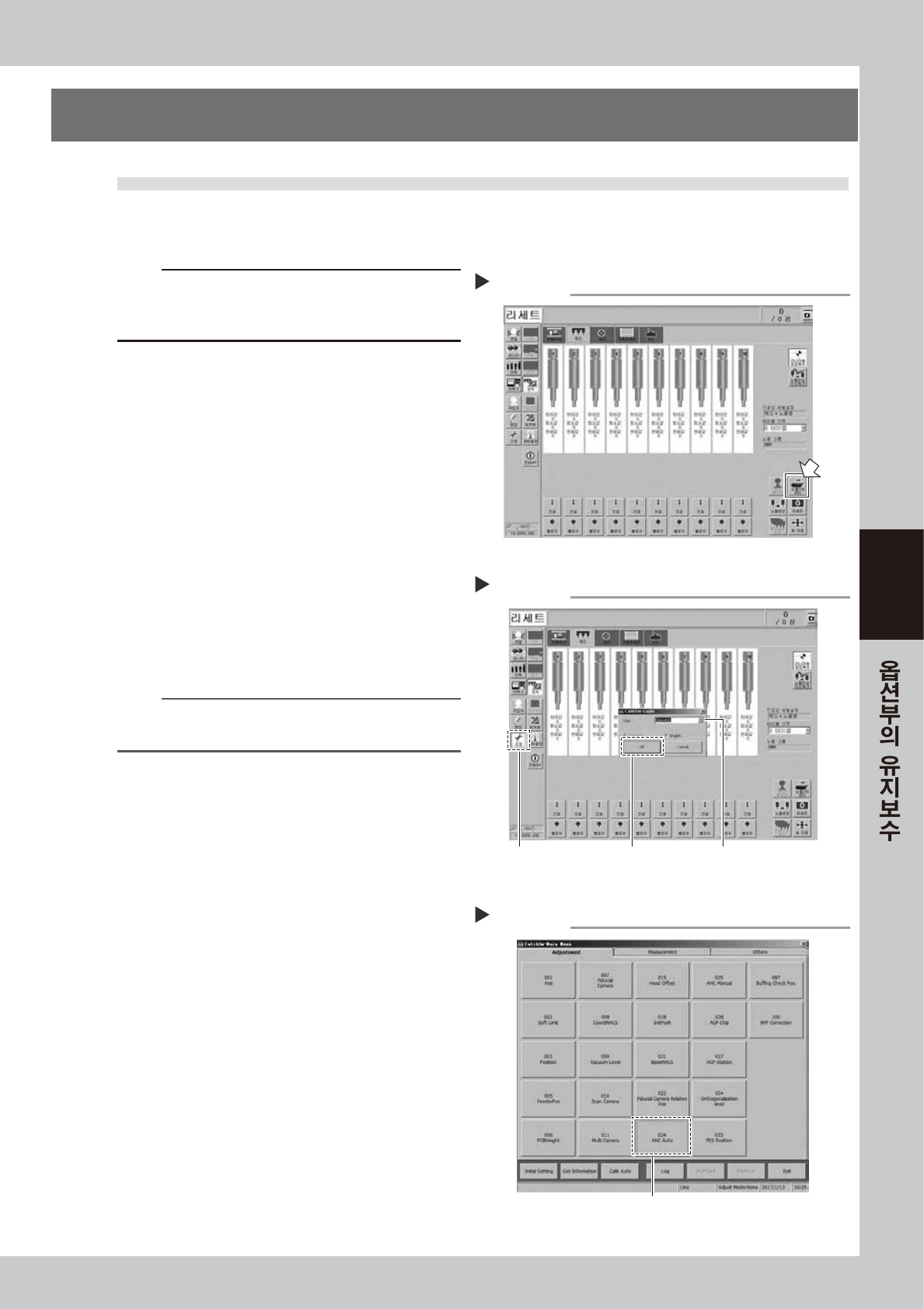

노즐 스테이션 셔터 열기
Step 2
58400-KMK-00
4-6
4
5
ANC 센서 동작확인 화면을 표시합니
다.
1. 화면 좌상의 풀다운 리스트에서 임의의
테이블을 선택합니다 .
2. 우측의 ANC 그림을 클릭합니다 .
6
ANC 센서의 동작을 확인합니다 .
1. 우측 그림을 참고로 , 화면에 표시되는 노즐
수납 상태와 실제의 노즐수납 상황이 같은지
확인해 주십시오 .
2. 손으로 노즐을 탈착하고 , 해당 수납위치의
표시가 노즐없음으로 되는지 확인합니다 .
7
ANC 를 청소합니다 .
노즐의 검출 상태가 실제의 노즐의 유무와 다를
경우는 , 노즐을 탈착해서 내부를 육안으로 확인합
니다 . 먼지나 칩 등이 부착되어 있으면 , 제거하고
버큠 ASSY 등으로 청소해 주십시오 .
c
주의
먼지등의명백한원인이외에 ,ANC 내의노즐검출상태가안정
하지않거나 ,또는검출되지않을경우에는 ,야마하또는판매
대리점으로연락해주십시오 .
자체적인분해청소는보장대상이안됩니다 .
8
ANC 의 셔터를 닫습니다 .
[ 노즐 STN 셔터 ] 버튼을 눌러서 , ANC 의 셔터를
닫아 주십시오 .
2-303
10
7-SP
69
ANC 센서 동작확인
Step 6
헤드2에서 사용하는 303노즐
격납위치 : No.10
색깔 테두기 (빨강/파랑/노랑/초록) :노즐등록 있음
헤드 7에서 사용하는 특주노즐
격납위치 : No.69
검은 테두리 : 노즐등록 없음
그레이 아웃 :현재 노즐있음
흰색 : 현재 노즐없음
노즐 격납위치/센서상태의 예
58404-KMK-00
ANC 센서 동작확인 화면
Step 5
테이블을 선택 ANC 그림을 클릭
58403-KMK-00
