3.8 가동부로의 손 진입에 관하여
본 장비를 실제로 사용할 경우, 고객이 준비한 설비와 사용조건에 따라서는 가동부에 손이 들어갈 경우가 있습
니다 .
그러한 경우의 개구부 및 틈새에 대한 안전대책 (위험회피 장치 ) 으로서 아래의 옵션기구를 사용해 주십시오 .

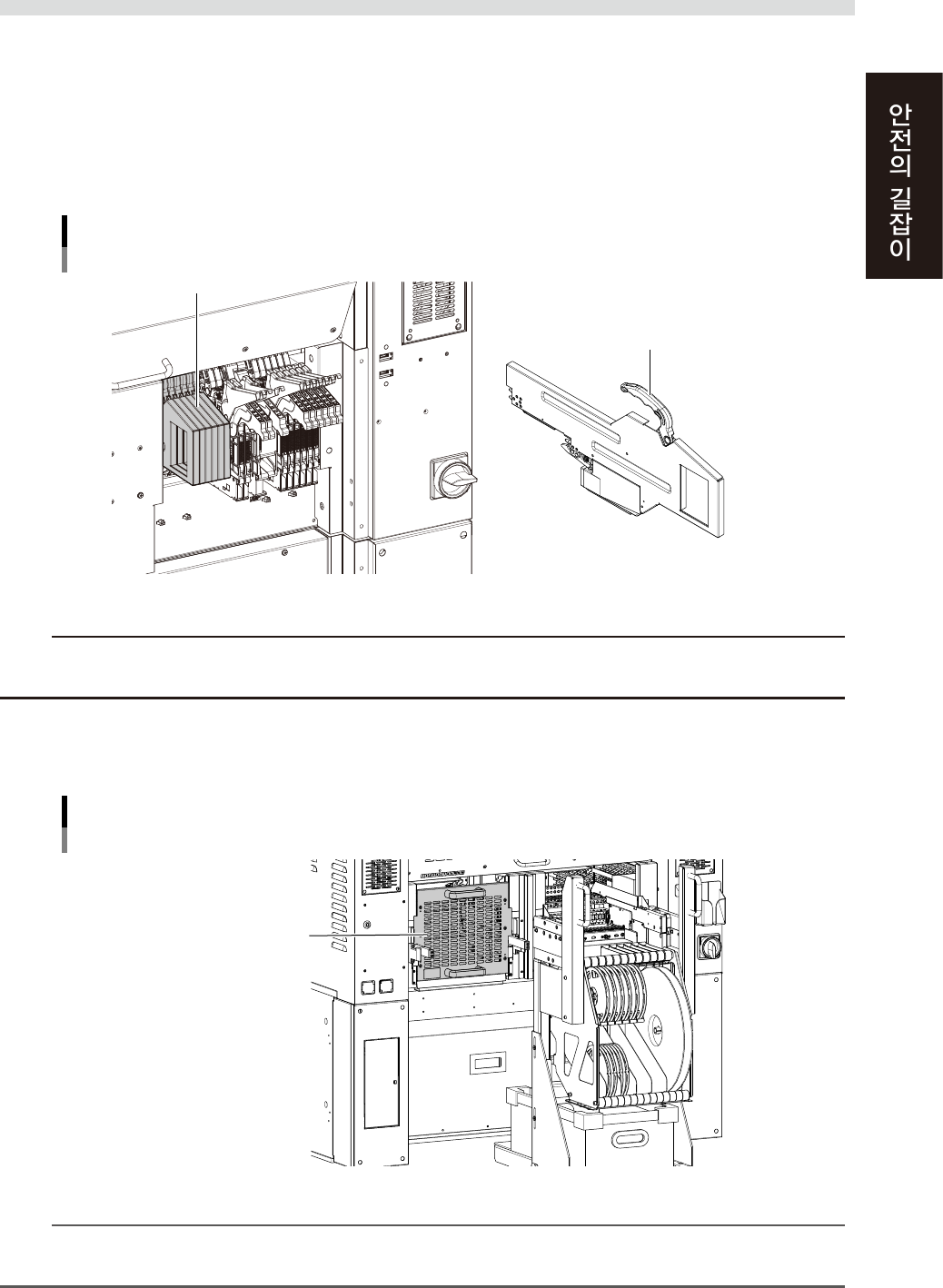

■ 더미피더
피더간의 틈새를 채우기 위한 안전대책으로서 사용합니다 . 일반 피더와 마찬가지로 피더플레이트에 장착해서 손이 들어가
지 않도록 대책해 주십시오 .
손 진입 방지
더미피터
더미피더 (8mm 사이즈)
클램프 레버 (핸들)
97004-YSM-00
c
주의
더미피더의탈 / 장착은 ,반드시비상정지버튼을누르고커버를열어서작업해주십시오 .가동중의탈 / 장착은불가능한구조로되어
있습니다만 ,경고를무시하고가동중에더미피더를탈 / 장착시키면 ,중대한사고를일으킬우려가있으므로 ,주의하여주십시오 .
■ 원스톱 커버 ( 일괄교환 대차 사양 , YSM40R 은 제외 )
일괄교환 대차 사양의 장비에서 대차를 사용하지 않을 경우에 대차 세팅부에 끼워서 손의 진입을 방지합니다 .
손 진입 방지
원스톱 커버
원스톱 커버 (일괄교환 대차용)
97005-YSM-00
n
요점
가동중에 원스톱 커버의 탈착은 불가능합니다.
탈착시키려면 대차 세팅부를 상하로 동작시킬 필요가 있으므로 , 반드시 장비를 정지상태로 해 주십시오 .
xviii

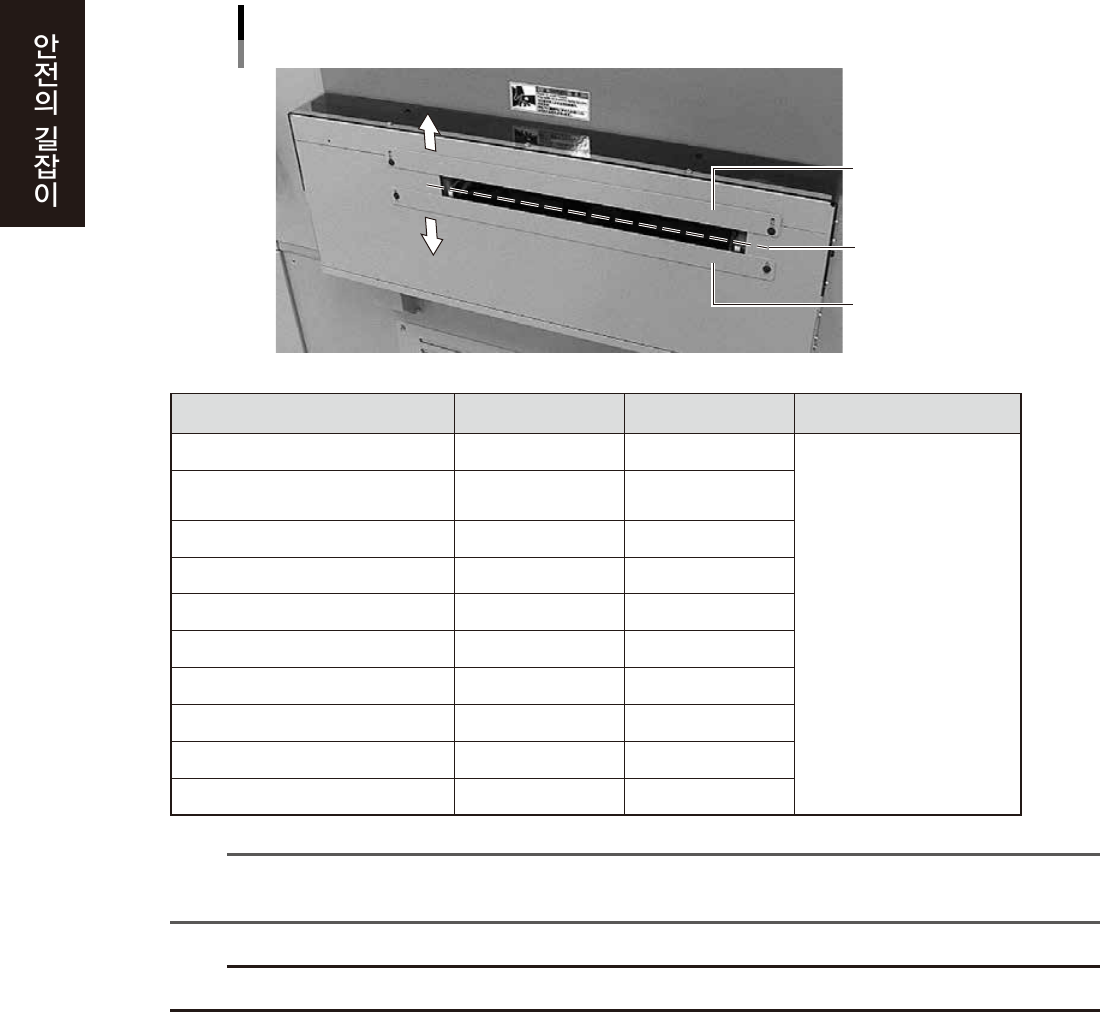

■ Muzzle 플레이트
기판 반송용 입구와 출구의 개구부에 대한 안전대책으로서 사용합니다 . 플레이트는 가동식으로 되어 있으므로 , 생산할
기판에 맞춰서 장착위치를 변경해 주십시오 .
Muzzle 플레이트
Muzzle 플레이트 상부
Muzzle 플레이트 하부
기판 반송면
97006-YSM-00
기판위쪽 기판아래쪽 비고
YS100,YS88 8.0~38.5mm 1.0~31mm
기판반송면에서부터
YS12,YS12P,YS12F,YS24,YS24X,
YSD
5.0~20.0mm 4.2~39.2mm
YSM40R 0~44.0mm 0~39mm
Z:LEX(YSM20/YSM20W/YSM20WR) 0 ~28.1m m 0~36mm
Z:LEX(YSM20R) 0 ~3 6 .1m m 0~36mm
YSM10 0~44mm 4~40mm
YC8 13.4~80.4mm 4.6~39.2mm
YSB55w 0~10mm 6mm( 고정 )
YSP 0~6.6mm 0~26.4mm
YSi-V 0~48mm 0~102mm
n
요점
상기의 수치는 , Muzzle 플레이트의 최대 조정가능 범위를 나타냅니다 .
탑재가능 부품높이 및 , 대상 기판의 제한 조건에 대해서는 각 장비의 납입 사양서를 확인해 주십시오 .
c
주의
상류또는하류측에로더언로더등의장치를설치했을경우는 ,Muzzle플레이트로틈새를막아주십시오 .
xix
3.9 용제의 취급에 관해서 ( 솔더 , 접착제 , 플럭스 포함 )
본체 장비 (옵션장장치 포함 ) 의 유지보수시에는 , 세정용도로서 이소프로필 알코올 (IPA) 이나 에탄올 등의 유기
용제를 사용합니다. 또한 , 인쇄기 , 디스펜서 , 일부의 Hybrid Placer 나 플립칩 본더에서는 , 솔더나 플럭스 , 본
드 등을 일상 생산시에 사용합니다. 이들 재료의 대부분은 유기용제를 포함하고 있으므로 취급시에는 주의가 필
요합니다 .
용제 취급시의 주의점
1.인체에유해
유기용제는 사용중 상시 증발되고 주위의 공기를 오염시킵니다 . 용제 증기를 흡입하거나 접촉하면 인체에 해를 끼칠 수
있습니다 .
2 . 인 화 성
유기용제는 인화성이 높은 물질입니다 . 잘못 취급하면 쉽게 착화됩니다 .
3.장비에의악영향
용제에 따라서는 장비내에서 사용하고 있는 부품 , 전기 케이블 피막 , 그 외의 수지제품 등을 노화시킬 우려가 있습니다 .
용제로 인한 사고를 방지하기 위하여
1. 유해 용제증기를 장기간 흡입하지 않는다 .
2. 용제 주변에서 화기를 사용하지 않는다 . 절대로 화기를 용제에 가까이 하지 않는다 .
3. 올바른 방법으로 지정된 용제만을 사용한다 . 사용한 용제를 반복해서 다시 사용하거나 다른 용제와 혼합하지 않는다 .
4. 용제나 재료에 첨부되어 있는 물질안전 데이터 시트 (SDS) 의 내용을 확인하고 , 함유하고 있는 화학물질의 유해성이나
만일의 사고 발생시의 조치에 대해서 , 작업자에게 주지를 철저하게 함과 동시에 필요한 대책을 강구한다 .
5. 용제나 재료의 종류에 따라서 , 적절한 보호구 ( 보호안경 , 보호장갑 , 호흡 보호구 ) 를 사용한다 .
6. 용제 및 용제를 닦아낸 와이퍼 등의 폐기 처리에 관해서도 , 물질안전 데이터 시트 (SDS) 의 내용에 따라서 실시해 주십
시오 .
c
주의
구입한용제나재료에물질안전데이터시트가첨부되어있지않을경우는 ,반드시구입처로부터입수해주십시오 .
3.10 레이저의 취급에 관해서
본체 장비 (옵션장치 포함 ) 에서는 , 센서나 바코드 리더 등 레이저를 사용하는 부위가 있습니다.
c
주의
본제장비에서사용하는레이저는 ,최대로클래스 2( 가시광
•
저출력 ) 입니다 .
레이저에 관한 지식과 수칙
1.인체에유해
약한 레이저라도 절대 직시하지 마십시오 . 특히 장기간 눈에 조사될 경우에는 , 장해가 발생할 우려가 있습니다 .
2.레이저의반사
레이저는 유리나 금속면에 반사합니다 . 유지보수시에는 반사광에도 주의할 필요가 있습니다 .
레이저에 의한 사고를 방지하기 위해
1. 레이저를 직접 보지않도록 , 눈높이를 레이저에 맞추지 않는다 .
2. 필요에 따라 , 보호안경을 착용하고 작업한다 .
3. 필요에 따라 , 레이저를 차광해서 작업한다 .
