YSM20R_YSM20WR_Mainte_K.pdf - 第154页

5-13 5 2.5 .2 FM 헤 드유닛 FM 헤드유닛의 급유개소 볼스크류 스플라인 샤프트 가이드 구리스 건 ： 손으로 도포 ： 57 5 0 8 - K M K- 0 0 급유부위 구리스종 류 급 유개소 주기 작 업방법 볼스 크류 NSL 5/ 헤 드 3 개월 손으 로도포 스플라인샤 프 트 LRL 5/ 헤 드 3 개월 손으 로도 포 가이드 A FF 5/ 헤 드 3 개월 손으 로도 포

5-12

2.5 헤드 유닛부

2.5.1 HM 헤드유닛

요점

HM 헤드 유닛의 스플라인 샤프트 (Z 축 ) 는 , 기본적으로 급유할 필요가 없습니다. 단 , 맨손으로 만지거나 용제 등이 샤프트에

튀어서 표면의 구리스가 없어지면 녹이 생길 우려가 있으므로 , 녹을 방지하는 목적으로 필요에 따라 지정 구리스 (NSL) 를 엷게

도포해 주십시오 .

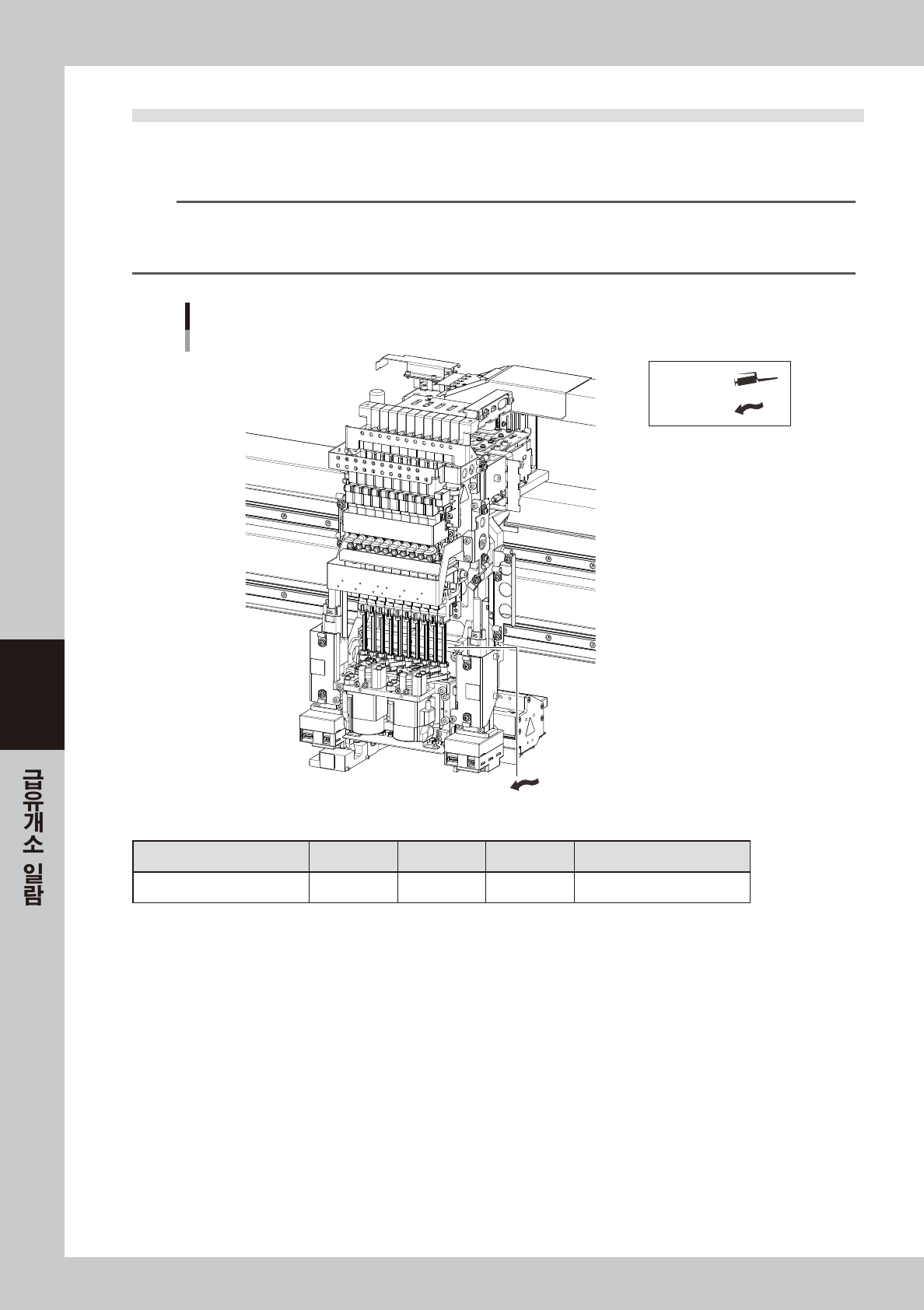

HM 헤드유닛의 급유개소

스플라인 샤프트

구리스 건 ：

손으로 도포 ：

57507-K M K-00

급유부위 구리스종류 급유개소 주기 작업방법

스플라인샤프트 NSL 10/ 헤드 필요시 손으로도포( 엷게 )

5-13

2.5.2 FM 헤드유닛

FM 헤드유닛의 급유개소

볼스크류

스플라인 샤프트

가이드

구리스 건 ：

손으로 도포 ：

57508-KM K- 00

급유부위 구리스종류 급유개소 주기 작업방법

볼스크류 NSL 5/ 헤드 3 개월 손으로도포

스플라인샤프트 LRL 5/ 헤드 3 개월 손으로도포

가이드 AFF 5/ 헤드 3 개월 손으로도포

제 6 장 소모품의 교환

 1. 노즐 6-1

1.1 노즐선단부와스프링의교환 6-1

1.2 노즐O 링의교환 6-2

 2. 노즐판스프링과롤러로크 6-3

2.1 노즐판스프링의교환 6-3

2.1.1  H M 헤 드 6 -3

2.1.2 FM 헤드 6-5

2.2 FM 헤드의롤러로크의교환 6-6

 3. 헤드유닛부 6-7

3.1 HM 헤드의밸브교환 6-7

3.2 FM 헤드의밸브교환 6-8

 4. 컨베이어 6-9

4.1 컨베이어벨트의교환 6-9

4.2 컨베이어부밸브의교환 6-19

 5. 베이스부 6-24

5.1 대차클램프밸브의교환 6-24
