6-21 6 █ YSM2 0WR 듀 얼레 인 사양의 경 우 듀얼 스테이 지 사양 의 경 우 에 는 , 컨베 이어 좌 우 ( 입구 / 출구 ) 에 밸 브 AS SY 가 배치 되어 있 습니다 . C V ST 2 레인 2 레인 1 <우→좌 흐름의 경우> 서브 스톱퍼 1-1 서브 스톱퍼 1-2 클램프 1 클램프 3 메인 스톱퍼 1 출구 스톱퍼 1 마크 튜브의 명칭 CV ST1 CV ST2…
6-20
6
█

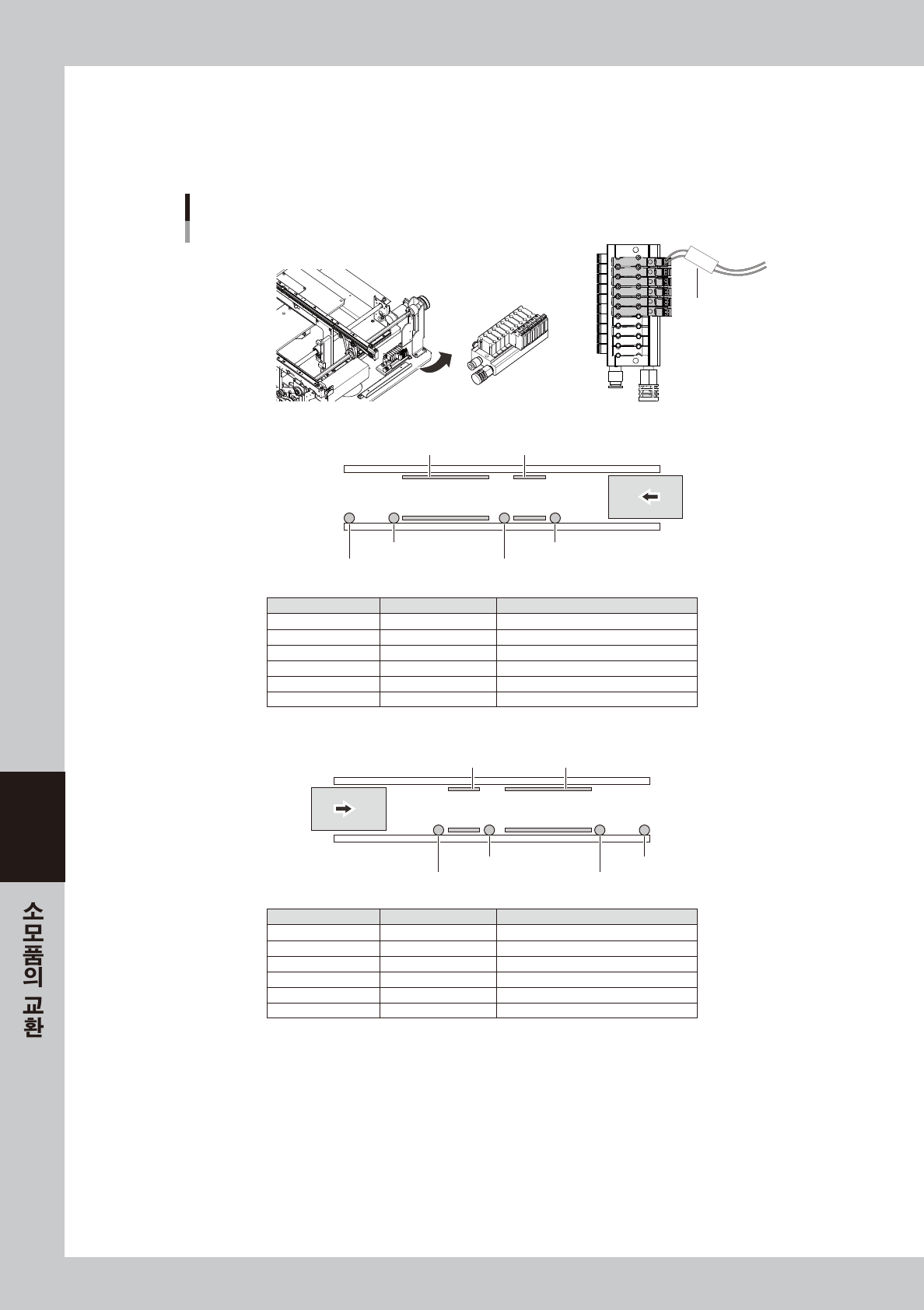

YSM20R/YSM20WR 싱글레인 사양의 경우
싱글레인 사양의 경우에는 , 컨베이어 우측에 밸브 ASSY 가 배치되어 있습니다 .
여기에서는 , YSM20R 싱글레인 사양을 예로 들어 , 컨베이어부의 밸브 위치를 설명합니다만 , YSM20WR 싱글레인 사양
( 중량반송 사양 ) 의 경우는 , YSM20R 싱글레인 L510mm 사양의 밸브 위치와 같습니다 .
CV ST1
컨베이어부 밸브의 위치
YSM20R 싱글레인 사양의 예
서브 스톱퍼 1
서브 스톱퍼 2
클램프 1클램프 2
메인 스톱퍼
출구 스톱퍼
마크 튜브의 명칭
CV ST1
CV ST2
CV ST3
CV ST5
CLAMP1
CLAMP3
내용
서브 스톱퍼 1
서브 스톱퍼 2
메인 스톱퍼
출구 스톱퍼
클램프 보드 (소)
클램프 보드 (대)
비고
L510mm 사양 (Option)의 경우에 사용
L510mm사양 (Option)의 경우에 사용
서브 스톱퍼 2
서브 스톱퍼 1
클램프 1클램프 2
메인 스톱퍼
출구 스톱퍼
마크 튜브의 명칭
CV ST1
CV ST3
CV ST4
CV ST5
CLAMP1
CLAMP3
비고
L510mm 사양 (Option)의 경우에 사용
L510mm 사양 (Option)의 경우에 사용
*밸브의 수량은 상양에 따랄 다릅니다
마크튜브
밸브ASSY
<우→좌 흐름의 경우>
<좌→우 흐름의 경우>
내용
출구 스톱퍼
메인 스톱퍼
서브 스톱퍼 2
서브 스톱퍼 1
클램프 보드 (대)
클램프 보드 (소)
57631-KM K-10
6-21
6
█

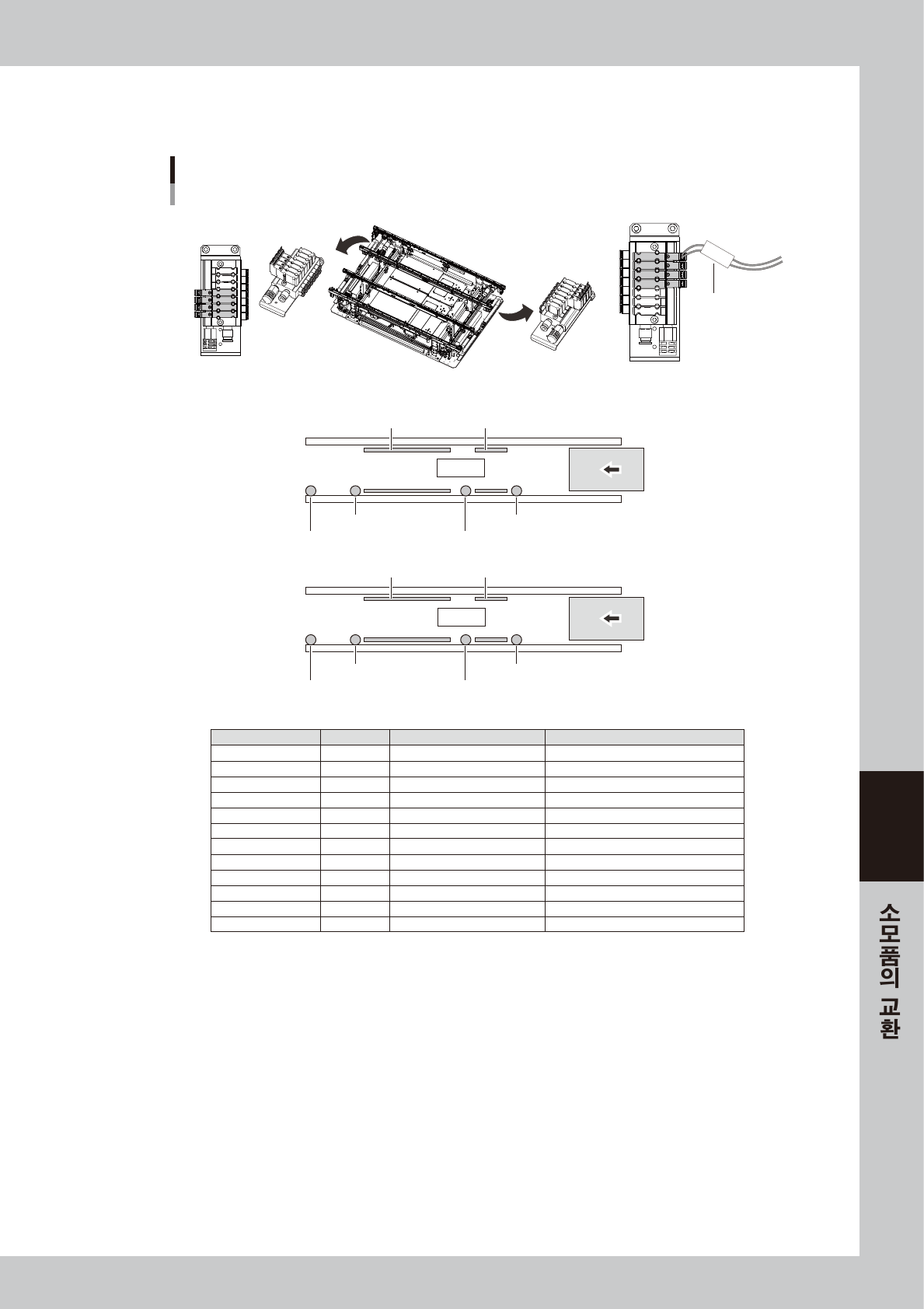

YSM20WR 듀얼레인 사양의 경우
듀얼 스테이지 사양의 경우에는 , 컨베이어 좌우 ( 입구 / 출구 ) 에 밸브 ASSY 가 배치되어 있습니다 .
CV ST2
레인 2
레인 1
<우→좌 흐름의 경우>
서브 스톱퍼 1-1
서브 스톱퍼 1-2
클램프 1클램프 3
메인 스톱퍼 1
출구 스톱퍼 1
마크 튜브의 명칭
CV ST1
CV ST2
CV ST3
CV ST5
CLAMP1
CLAMP3
CV ST6
CV ST7
CV ST8
CV ST10
CLAMP2
CLAMP4
내용
서브 스톱퍼 1-1
서브 스톱퍼 1-2
메인 스톱퍼 1
출구 스톱퍼 1
레인 1 클램프 보드 (소)
레인 1 클램프 보드 (대)
서브 스톱퍼 2-1
서브 스톱퍼 2-2
메인 스톱퍼 2
출구 스톱퍼 2
레인 2 클램프 보드 (소)
레인 2 클램프 보드 (대)
비고
L510mm 사양 (Option)의 경우에 사용
L510mm 사양 (Option)의 경우에 사용
L510mm 사양 (Option)의 경우에 사용
L510mm 사양 (Option)의 경우에 사용
*밸브의 수량은 상양에 따랄 다릅니다
마크튜브
밸브ASSY
밸브ASSY
밸브위치
우측
우측
우측
우측
우측
우측
좌측
좌측
좌측
좌측
좌측
좌측
서브 스톱퍼 2-1
서브 스톱퍼 2-2
클램프 2클램프 4
메인 스톱퍼 2
출구 스톱퍼 2
컨베이어부 밸브의 위치
YSM20WR 듀얼레인 사양 1
57638 - K MK-0 0

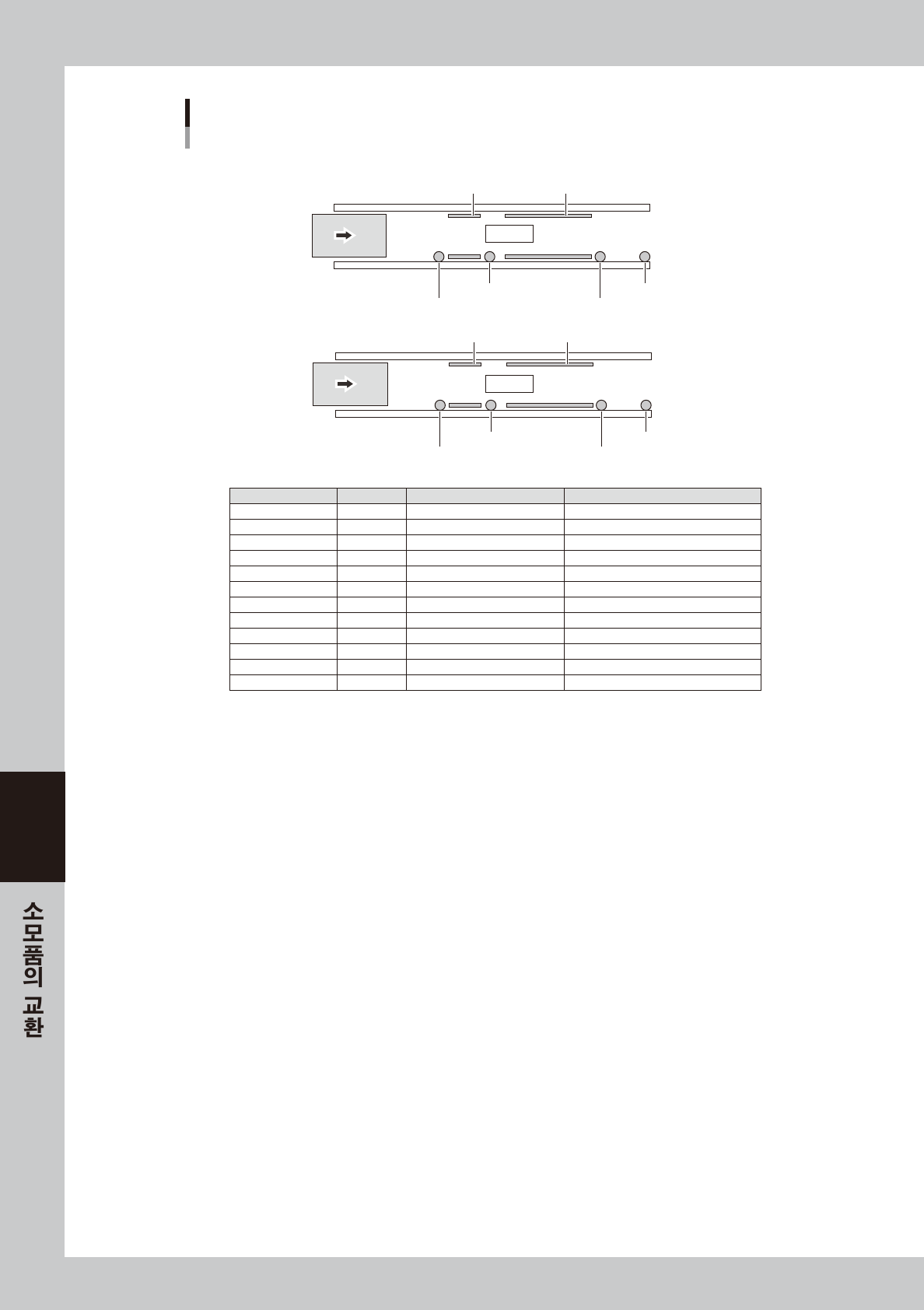

6-22
6
<좌→우 흐름의 경우>
마크 튜브의 명칭
CV ST1
CV ST3
CV ST4
CV ST5
CLAMP1
CLAMP3
CV ST6
CV ST8
CV ST9
CV ST10
CLAMP2
CLAMP4
내용
출구 스톱퍼 1
메인 스톱퍼 1
서브 스톱퍼 1-2
서브 스톱퍼 1-1
레인 1 클램프 보드 (대)
레인 1 클램프 보드 (소)
출구 스톱퍼 2
메인 스톱퍼 2
서브 스톱퍼 2-2
서브 스톱퍼 2-1
레인 2 클램프 보드 (대)
레인 2 클램프 보드 (소)
비고
L510mm 사양 (Option)의 경우에 사용
L510mm 사양 (Option)의 경우에 사용
L510mm 사양 (Option)의 경우에 사용
L510mm 사양 (Option)의 경우에 사용
밸브위치
우측
우측
우측
우측
우측
우측
좌측
좌측
좌측
좌측
좌측
좌측
서브 스톱퍼 1-2
서브 스톱퍼 1-1
클램프 1클램프 3
메인 스톱퍼 1
출구 스톱퍼 1
서브 스톱퍼 2-2
서브 스톱퍼 2-1
클램프 2클램프 4
메인 스톱퍼 2
출구 스톱퍼 2
레인 2
레인 1
컨베이어부 밸브의 위치
YSM20WR 듀얼레인 사양 2
57639 - K MK-0 0
