6-25

◼

「I/O」화면에서의 밸브의 동작확인

밸브를 교환한 후에는 다음과 같이 밸브의 동작확인을 해 주십시오 .

밸브의 동작확인

「Output」 쪽의 「조명」 을 선택

어드레스를 선택

[ON/OFF] 버튼 어드레스의 내용표시

예) T010000-3

Address

T010000

Type

피더

7 6 5 4 3 2 1 0

00 0 0 000

예) T01000C-4

Address

T01000C

Type

조명

7 6 5 4 3 2 1 0

대차

Address

T010000

언클램프

클램프

언클램프

클램프

언클램프

클램프

언클램프

클램프

내용

[장치] - 「I/O」 화면

「Output」 쪽의 「피더」 를 선택

멀티 카메라

Address

T01000C

상승

TABLE-A (전)

TABLE-B (후)

내용

<대차 클램프 (참고)>

<멀티 카메라>

[ON/OFF] 버튼 어드레스의 내용표시

582 03 - K MK-0 0

부록

 1. 사양 A-1

1.1 에어압조정부 A-1

1.2 전원접속부 A-2

1.3 기기간입출력커넥터 A-3

1.3.1 PREVIOUSINTERFACE A-3

1.3.2 NEXTINTERFACE A-4

 2. 보수부품 A-5

2.1 YSM20R/YSM20WR소모품리스트 A-5

2.2 YSM20R보수부품리스트 A-6

2.3 YSM20WR보수부품리스트 A-14

2.4 트레이공급장치보수부품리스트 A-21

A-1

1. 사양

1.1 에어압 조정부

본체 정면의 좌측하단 패널 안에, 본체의 에어 구동부로 공급하는 에어압의 조정부가 있습니다.

아래에 표시한 적정값으로 설정해 주십시오 .

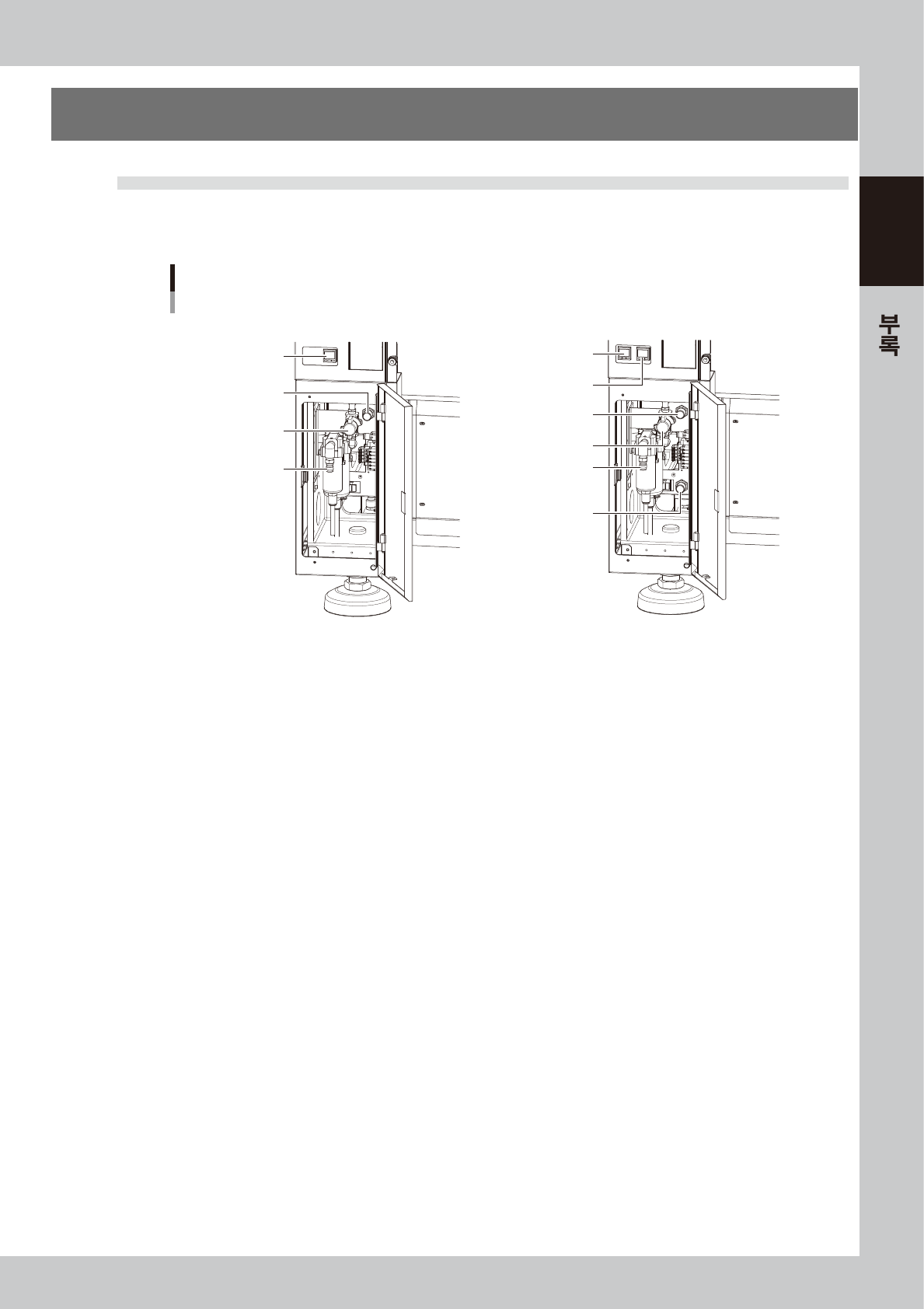

에어압 조정부

에어 공급/배출 밸브

압력 표시계

원 에어 접속부

에어 압력 레귤레이터

에어 공급/배출 밸브

압력 표시계 (B테이블)

압력 표시계 (A테이블)

원 에어 접속부

에어 압력 레귤레이터

(A테이블)

에어 압력 레귤레이터

(B테이블)

󳋴 1빔의 경우 󳋴 2빔의 경우

57A01-K M K- 0 0

■ 공급에어 압력

공급에어 압력이란 , 압력 레귤레이터로 에어압을 설정하기 전의 본체에 공급되는 원래 압력을 말합니다 .

하기의 적정 범위내로 공급하여 주십시오 .

•

YSM20R/YSM20WR ： 0.45MPa~0.70MPa

■ 압력 표시계

통상은 녹색으로 표시되며 , 압력이 상한값 또는 하한값 ( 에어다운 검출 ) 에 도달한 경우는 에러가 나서 빨간색으로 바뀝

니다 .

■ 설정 압력과 에어다운 검출 압력

본체설정압력 :0.40MPa( ± 0.01)

   (0.45MPa 에도달하면압력표시계가빨갛게표시됩니다 .)

에어다운검출압력 :0.33MPa

■ 에어공급 / 배출 밸브

이 밸브를 우측으로 돌리면 , 에어공급을 차단합니다 . 또한 , 에어 경로내에 남아있는 에어도 배출합니다 .

■ 원에어 커넥터

40SH( 日東工器 ) 소켓을 장착한 내경 8mm 이상의 에어호스를 준비해서 접속해 주십시오 . 에어 드라이어 및 에어필터를

통한 청정 공기를 사용해 주십시오 .
