A-11
A
사용부위 명칭 부품명칭 부품번호 비고 수량
DS 사양
푸쉬업유닛
PU 축동작부
( 스테이지 1/2공통 )
모터구동용벨트
BELT 291-EV3GT-15 RF KKE-M921D-00X
1
*8
볼스크류측벨트
BELT 852-3GT-15 KLW-M921E-00X
1
*8
텐션풀리용샤프트
SHAFT 1 KHW-M921C-00X
1
*8
텐션풀리고정서클립
CIRCLIP 99009-10400
1
*8
텐션풀리용베어링
BEARING 90933-01J300
2
*8
모터구동측풀리
PULLEY 1:P22-3GT KV7-M9205-01X
1
*8
모터구동측
풀리고정볼트
BOLT HEX,SOCKET
HEAD
91312-04012
1
*8
모터구동측
풀리고정와셔
WASHER, PLAIN 90990-28J076
1
*8
드라이브유닛
ASSY 용풀리
PULLEY:P60-3GT KHW-M9215-00X
2
*8
드라이브유닛
ASSY 용베어링
BEARING 90933-01J007
4
*8
드라이브유닛
ASSY 용서클립
CIRCLIP 90440-01J090
1
*8
풀리 ASSY 용베어링
BEARING 90933-01J001
2
*8
풀리 ASSY 용풀리
PULLEY:P40-3GT KHW-M9223-00X
1
*8
풀리 ASSY 용서클립
CIRCLIP 99009-12400
1
*8
베이스부단품밸브 더블솔레노이드밸브
SOLENOID VALVE KLW-M8583-00X
대차클램프부
구동밸브ASSY 용
사양
에
따름
솔레노이드밸브
VALVE KLW-M91V1-00X
・
대차클램프부
구동밸브ASSY 용
・
스톱퍼 / 클램프보드
구동밸브ASSY 용
전기부품
컨베이어I/O 보드용
상하류신호선용릴레이
SPARE RELAY KGA-M6522-20X
13
W1~W4 축
정보백업용전지
BATTERY KCA-M53G0-01X
4
*1
헤드유닛한개당필요수
*2
노즐스테이션한대당필요수
*3
블로우스테이션한대당필요수
*4
대차한대당필요수
*5
피더뱅크한개당필요수
*6　
X 축한개당필요수
*7
고정측과가동측2 개의컨베이어레일에서의필요수
*8　
PU 유닛한개당필요수
*9

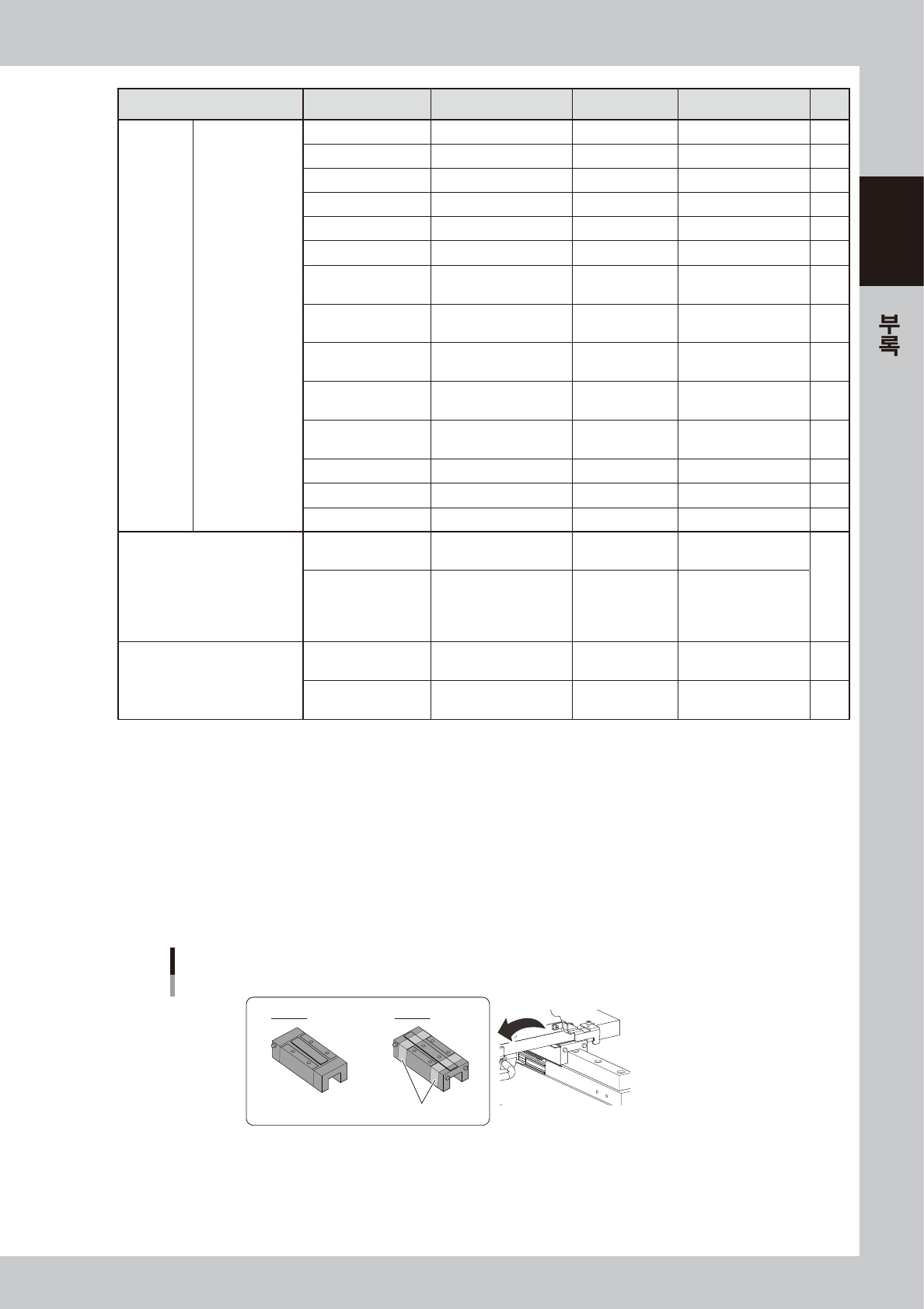

TypePV 용 Y 축 가이드에 대해서
YSM20R, TypePV 사양 기계에서는 출하 시기 등에 따라 2 종류의 Y 축 가이드 세트가 있습니다 .
가이드 블록에 청색 라인이 있는 것이 “타입 B”, 없는 것이 “타입 A”입니다 .
Y축 가이드 블록
타입 A 타입 B
청색 라인
57A0 6 -K MK- 0 0
A-12
A
◼
YSM20R싱글레인컨베이어 / 푸쉬업유닛보수부품일람
n
요점
컨베이어 / 푸쉬업 유닛 이외의 부품은, 듀얼 스테이지 사양의 장비와 공통입니다.
사용부위 명칭 부품명칭 부품번호 비고 수량
SL 사양
컨베이어유닛
표준컨베이어 컨베이어벨트용풀리
PULLEY,CONV. ASSY. KGY-M9140-A0X
8
*1
컨베이어벨트용풀리
( 텐션조정 )
PULLEY CONV. ASSY KV7-M9140-A0X
2
*1
양쪽연장컨베이어 컨베이어벨트용풀리
PULLEY,CONV. ASSY. KGY-M9140-A0X
8
*1
컨베이어벨트용풀리
( 텐션조정 )
PULLEY CONV. ASSY KV7-M9140-A0X
2
*1
한쪽연장컨베이어 컨베이어벨트용풀리
PULLEY,CONV. ASSY. KGY-M9140-A0X
8
*1
컨베이어벨트용풀리
( 텐션조정 )
PULLEY CONV. ASSY KV7-M9140-A0X
2
*1
기판스톱퍼
SLL360 ㎜사양
우→좌흐름
메인스톱퍼 1-1
CYL.RL SLCV ST3 ASSY KMK-M653M-20X
1
서브스톱퍼 1-2
CYL.RL SLCV ST2 ASSY KMK-M653M-10X
1
출구스톱퍼용
CYL.RL SLCV ST5 ASSY KMK-M653M-40X
1
스피드컨트롤러
SPEED CONTROLLER KHW-M9274-A0X
6
기판스톱퍼
SLL360 ㎜사양
좌→우흐름
메인스톱퍼 1-1
CYL.LR SLCV ST3 ASSY KMK-M653N-20X
1
서브스톱퍼 1-2
CYL.LR SLCV ST4 ASSY KMK-M653N-30X
1
출구스톱퍼용
CYL.LR SLCV ST1 ASSY KMK-M653N-00X
1
스피드컨트롤러
SPEED CONTROLLER KHW-M9274-A0X
6
기판스톱퍼
SLL510 ㎜사양
(L810mm 옵션 )
우→좌흐름
메인스톱퍼 1-1
CYL.RL SLCV ST3 ASSY KMK-M653M-20X
1
메인스톱퍼 1-2 ：
L810mm( 옵션 )
CYL.RL SLCV ST4 ASSY KMK-M653M-30X
옵션 1
*2
서브스톱퍼 1-1
CYL.RL SLCV ST1 ASSY KMK-M653M-00X
1
서브스톱퍼 1-2
CYL.RL SLCV ST2 ASSY KMK-M653M-10X
1
출구스톱퍼용
CYL.RL SLCV ST5 ASSY KMK-M653M-40X
1
스피드컨트롤러
SPEED CONTROLLER KHW-M9274-A0X
8(10
*2
)
기판스톱퍼
SLL510 ㎜사양
(L810mm 옵션 )
좌→우흐름
메인스톱퍼 1-1
CYL.LR SLCV ST3 ASSY KMK-M653N-20X
1
메인스톱퍼 1-2 ：
L810mm( 옵션 )
CYL.LR SLCV ST2 ASSY KMK-M653N-10X
옵션 1
*2
서브스톱퍼 1-1
CYL.LR SLCV ST5 ASSY KMK-M653N-40X
1
서브스톱퍼 1-2
CYL.LR SLCV ST4 ASSY KMK-M653N-30X
1
출구스톱퍼용
CYL.LR SLCV ST1 ASSY KMK-M653N-00X
1
스피드컨트롤러
SPEED CONTROLLER KHW-M9274-A0X
8(10
*2
)
기판클램프부
SLL360 ㎜사양
실린더
CYLINDER KLT-M9263-00X
2
*1
스피드컨트롤러
SPEED CONTROLLER KLW-M926S-A0X
4
*1
리니어가이드
GUIDE KV7-M9266-01X
6
*1
기판클램프부
SLL510 ㎜사양
실린더
CYLINDER KLT-M9263-00X
4
*1
스피드컨트롤러
SPEED CONTROLLER KLW-M926S-A0X
8
*1
리니어가이드
GUIDE KV7-M9266-01X
12
*1
A-13
A
사용부위 명칭 부품명칭 부품번호 비고 수량
SL 사양
푸쉬업유닛
PU 축동작부 모터구동용벨트
BELT 315-EV3GT-15 RF KHY-M921D-00X
1
볼스크류측벨트
BELT 1170-3GT-15 KLW-M921N-00X
1
텐션풀리용샤프트
SHAFT 1 KHW-M921C-00X
1
텐션풀리고정서클립
CIRCLIP 99009-10400
1
텐션풀리용베어링
BEARING 90933-01J300
2
모터구동측풀리
PULLEY 1:P22-3GT KV7-M9205-01X
1
모터구동측
풀리고정볼트
BOLT HEX,SOCKET
HEAD
91312-04012
1
모터구동측
풀리고정와셔
WASHER, PLAIN 90990-28J076
1
드라이브유닛
ASSY 용풀리
PULLEY:P60-3GT KHW-M9215-00X
2
드라이브유닛
ASSY 용베어링
BEARING 90933-01J007
4
드라이브유닛
ASSY 용서클립
CIRCLIP 90440-01J090
1
풀리 ASSY 용베어링
BEARING 90933-01J001
2
풀리 ASSY 용풀리
PULLEY:P40-3GT KHW-M9223-00X
1
풀리 ASSY 용서클립
CIRCLIP 99009-12400
1
*1
고정측과가동측2 개의컨베이어레일에서의필요수
*2
L810mm 사양 ( 옵션 ) 의필요수
