3-55 3 0 컨베이어를 최소 폭으 로 합 니다 . 1 . 장 비 의 안전커 버 를 닫 고 , 비상정 지 를 해제 합 니 다 . 대차 사양의 경 우는 대차를 장착합니 다 . 2. [ 컨베이어폭 ] 버튼 을 눌 러 서 , 「 컨베이어폭」 화 면을 표 시합 니다 . 3. 「변경 후의 컨베 이어 폭」에 듀 얼 스테 이 지 사양 의 최 소 컨베 이어 폭인 「5 0m m 」 를 입 력 하 고 , […
3-54
3
8
구리스를 도포합니다 .
보호장갑을 낀 손에 지정 구리스 (NSL)를 묻혀서,
6 각 스플라인의 표면과 볼스크류의 표면 및 홈부
분에 구리스를 골고루 도포해 주십시오 .
9
가이드에 구리스를 주입합니다 .
가이드에는 구리스건을 사용해서 급유합니다 .
구리스건 ( 굽은타입 노즐 ) 을 사용해서 , 가이드의
구리스 니플로부터 지정 구리스 (NSL) 를 주입합
니다 .
n
요점
새로운 구리스가 틈새로 부터 스며나올 때까지 급유합니다.
n
요점
가이드의 구리스 니플의 위치 및 수량에 대해서는 ,「제 5 장
급유개소 일람」을 참조해 주십시오 .
Step 9
W1W2W3
W4
가이드의 급유
구리스 니플
구리스건 (30°굽은타입 노즐)
<구리스 니플의 위치>
구리스 니플
리니어 가이드 블록
가이드
57374-KMK-00
Step 8
볼스크류와 6각 스플라인의 급유
구리스 (균일하게 도포)
57373-KMK-00
3-55
3
0
컨베이어를 최소폭으로 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다. 대차 사양의 경우는 대차를 장착합니다.
2. [ 컨베이어폭 ] 버튼을 눌러서 ,「컨베이어폭」
화면을 표시합니다 .
3. 「변경후의 컨베이어폭」에 듀얼 스테이지 사양
의 최소 컨베이어폭인「50mm」를 입력하고 ,
[OK] 버튼을 눌러 주십시오 . 컨베이어폭이 지
정된 폭으로 변경됩니다 .
q
푸쉬업 유닛을 상승시킵니다 .
Step3 과 같은식으로 푸쉬업 유닛을 상승시켜
주십시오 .
w
나머지 다른 부분에 구리스를 도포합니
다.
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 보호장갑을 낀 손에 지정 구리스 (NSL) 를 묻
히고 , Step8 에서 도포한 남은 다른 부분의
6 각 스플라인의 표면과 , 볼스크류의 표면 및
홈 부분에 균일하게 구리스를 도포합니다 .
e
구리스를 스며들게 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다. 대차 사양의 경우는 대차를 장착합니다.
2. Step5 와 Step2 의 순서대로 컨베이어를 최대
폭 - 최소폭으로 수차례 반복합니다 .
r
여분의 구리스를 닦아냅니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 먼지가 나지 않는 와이퍼 등으로 , 6 각 스플라
인 , 볼스크류 및 가이드의 단 부분에 고여 있
는 구리스를 닦아 주십시오 .
컨베이어의 최소폭 입력
Step 10
[컨베이어폭] 버튼 「50mm」을 입력
58312-KMK-00
3-56
3

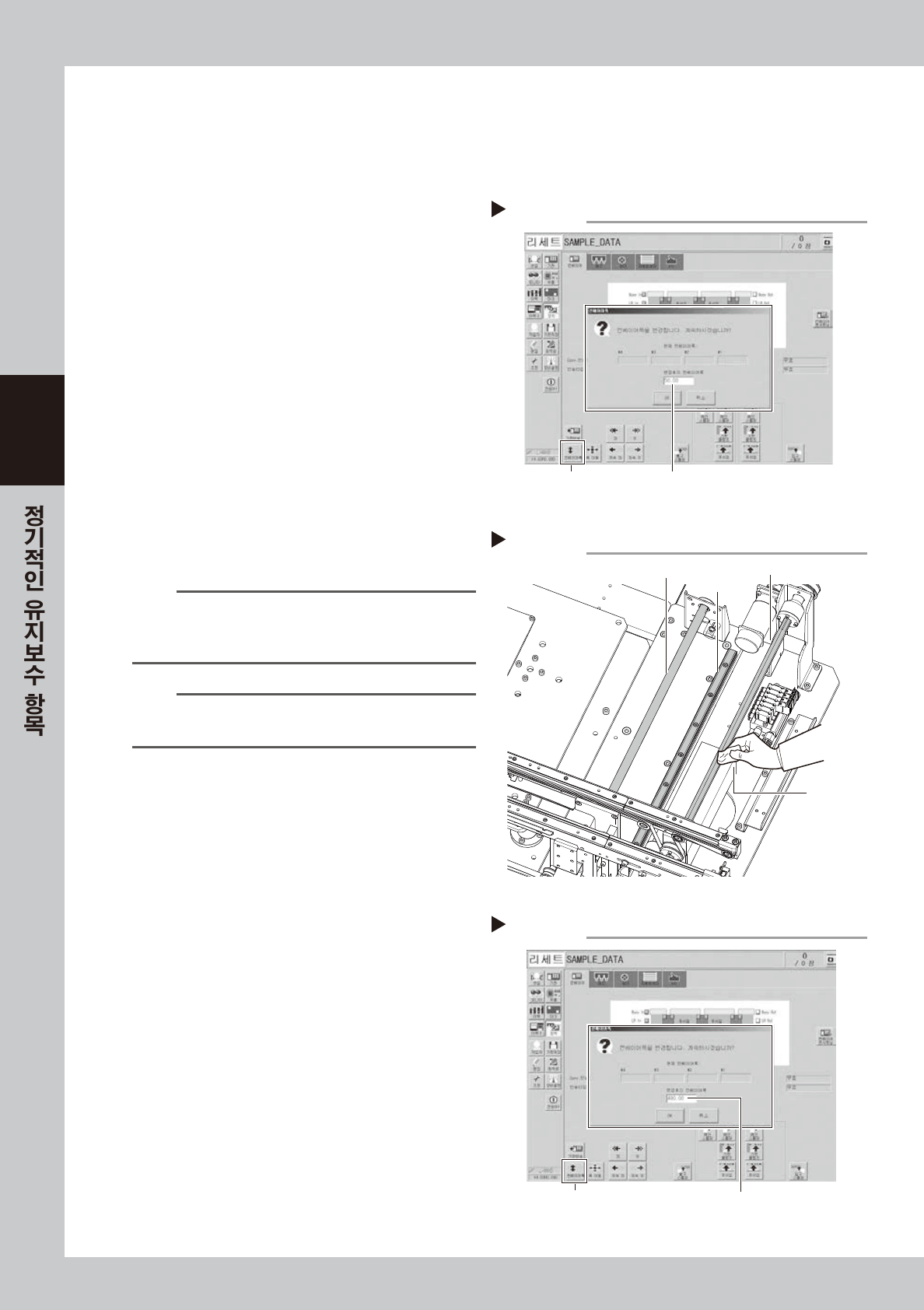

5.3.2 YSM20R 싱글레인 사양의 W 축의 청소와 급유
여기에서는 , YSM20R 싱글레인 사양을 예로 들어, W 축의 청소 및 급유방법에 대해서 설명합니다.
YSM20WR 싱글레인 사양 (중량반송 사양 ) 의 경우는 , 6 각 스플라인 샤프트의 장착위치 및 가이드의 프레임
의 높이가 다릅니다만 , 기본적으로 W 축의 청소와 급유방법은 같습니다.
1
컨베이어를 최소폭으로 합니다 .
1. [ 장치 ]-「컨베이어」화면의 [ 컨베이어폭 ]
버튼을 눌러서 「컨베이어폭」화면을 표시합니
다.
2. 「변경후의 컨베이어폭」에「50mm」를 입력하
고 [OK] 버튼을 눌러 주십시오 . 컨베이어폭이
지정된 폭으로 변경됩니다 .
2
W 축의 각부를 청소합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차사양의 경우는 , 대차를 탈착합니다 .
3. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
4. 먼지가 나지 않는 와이퍼 등으로 , W 축의
볼스크류 (2 개 ), 가이드 (2 개 ), 6 각 스플라
인 (1 개 ) 전체의 오래된 구리스나 더러움을
닦아 주십시오 .
n
요점
청소 작업시에는 , 볼스크류의 리드 홈과 가이드 레일의 홈을
정성껏 닦아 주십시오 . 또한 , 이물질의 발생 여부도 확인해
주십시오 .
n
요점
볼스크류, 가이드 , 6 각 스플라인의 장소와 수량에 대해서는 ,
「제 5 장 급유개소 일람」을 참조해 주십시오 .
3
컨베이어를 최대폭으로 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다 . 대차사양의 경우는 대차를 장착합니다 .
2. [ 컨베이어폭 ] 버튼을 눌러서 ,「컨베이어폭」
화면을 표시합니다 .
3. 「변경후의 컨베이어폭」에 컨베이어의 최대폭
인「490mm」(YSM20WR 싱글레인 사양의
경우에는 , 742mm) 를 입력하고 , [OK] 버튼
을 눌러 주십시오 . 컨베이어폭이 지정된 폭으
로 변경됩니다 .
Step 3
컨베이어의 최대폭 입력
[컨베이어폭] 버튼 「490mm」을 입력
58314-KMK-00
Step 2
W축의 청소
볼스크류
가이드
와이퍼
6각 스플라인
57375-KMK-00
컨베이어의 최소폭 입력
Step 1
[컨베이어폭] 버튼 「50mm」을 입력
