6-8
6
3.2 FM 헤드의 밸브 교환
1
공급에어와 장비의 전원을 차단합니다 .
1. 소프트웨어를 종료하고 , 장비의 전원을 OFF
합니다 .
2. 장비좌측 하단의 에어 공급 / 배출 밸브를 우측
으로 돌려서 에어공급을 차단합니다 .
2
작업 준비를 합니다 .
1. 작업하기 수월한 위치까지 , 헤드를 손으로
이동시킵니다 .
2. 사각건을 헤드유닛의 밑에 깔아둡니다 .
3
정류판을 탈착합니다 .
십자 드라이버로 정류판의 고정나사 (2 개 ) 를
분리해서 정류판을 탈착해 주십시오 .
( 오퍼레이트 밸브 / 청소용 블로우 밸브 교환시에만 )
4
헤드 플레이트를 탈착합니다 .
육각렌치(2.5)로 헤드 플레이트이 고정볼트(4 개)
를 분리합니다 . 헤드 플레이트에는 배선 등이
달려 있으나 , 떼어낼 필요는 없습니다 .
5
커넥터를 분리합니다 .
교환대상 밸브의 커넥터를 빼 주십시오 .
6
밸브를 교환합니다 .
정밀 십자 드라이버로 , 교환 대상 밸브의 고정
나사 ( 각 2 개 ) 를 분리하고 , 밸브를 교환합니다 .
c
주의
새밸브로교환할때에는 ,밸브뒤쪽에패킹이달려있으므로 ,
끼임이나낙하에주의해서교환해주십시오 .
7
분리한 부품류를 원상태로 되돌립니다 .
1. 커넥터 , 헤드 플레이트 , 정류판을 원상태로
장착해 주십시오 .
2. 깔아둔 사각건을 정리합니다 .
8
밸브의 동작을 확인합니다 .
공급에어와 장비의 전원을 투입하고 , [ 장치 ]-
「헤드」화면 또는「I/O」화면에서 각 밸브의 동작
을 확인해 주십시오 .
c
주의
청소용블로우밸브의동작확인을 「I/O」 화면에서실시할경우
에는 ,모든헤드로부터노즐을탈착한상태에서실시해주십시
오.
FM 헤드 밸브의 교환
Step6
청소용 블로우 밸브
고정나사 (2개)
오퍼레이트 밸브
고정나사 (2개)
블로우 밸브
고정나사 (2군데)
밸브 뒤쪽의 패킹 누락에 주의
57617-KMK-00
FM 헤드 플레이트의 탈착
Step4
헤드 플레이트
고정볼트 (4개)
57616-KMK-00
FM 헤드 정류판의 탈착
Step3
정류판
고정나사 (2개)
57615-KMK-00
6-9
6
4. 컨베이어
4.1 컨베이어 벨트의 교환
제3장「5.2 컨베이어 벨트의 점검과 가이드의 청소」에서 , 컨베이어 벨트의 현저한 느슨함과 더러움, 보풀 등이
심하게 일어나 있을 경우에는 , 컨베이어 벨트를 교환할 필요가 있습니다. 다음의 순서대로 교환해 주십시오 .
또한 YSM20R/YSM20WR 에는 다음 3 종류의 컨베이어 사양이 있습니다.
•
YSM20R 듀얼 스테이지 사양
•
YSM20R 싱글레인 사양
•
YSM20WR 듀얼레인 사양
•
YSM20WR 싱글레인 사양 ( 중량반송 사양 )
상기 중 YSM20R/YSM20WR 싱글레인 사양 /YSM20WR 듀얼레인 사양 기계에서는 대체로 같은 순서로 컨베
이어 벨트 교환이 가능하지만 YSM20R 듀얼 스테이지 사양의 W2 축과 W3 축에 대해서는 작업 절차가 일부 다
릅니다 .
1
컨베이어 폭을 작업하기 수월한 너비로
변경합니다 .
1. [ 컨베이어폭 ] 버튼을 누르면 , 컨베이어폭 변
경 대화창이 표시됩니다 .
2. 「변경후의 컨베이어 폭」에 공구 ( 육각렌치가 )
가 들어갈 정도 (200mm) 의 수치를 입력하고,
[OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
e
2
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 대차를 사용하고 있을 경우는 , 탈착합니다 .
4. 사각건을 푸쉬업 플레이트 위에 깔아 둡니다 .
3
기판 클램프 보드를 탈착합니다 .
육각렌치 (3) 로 기판 클램프 보드 고정볼트 ( 우측
그림의 4 군데 ) 를 빼서 기판 클램프 보드를 떼어
내 주십시오 .
c
주의
우측그림의볼트4 개이외는풀거나빼지마십시오 .
기판 클램프 보드의 탈착
Step 3
기판 클램프 보드고정 볼트
57618-KMK-00
컨베이어 폭의 변경
Step 1
[컨베이어폭] 버튼 공구가 들어갈 정도(200mm)의 폭을 입력
58600-KMK-00
6-10
6
4

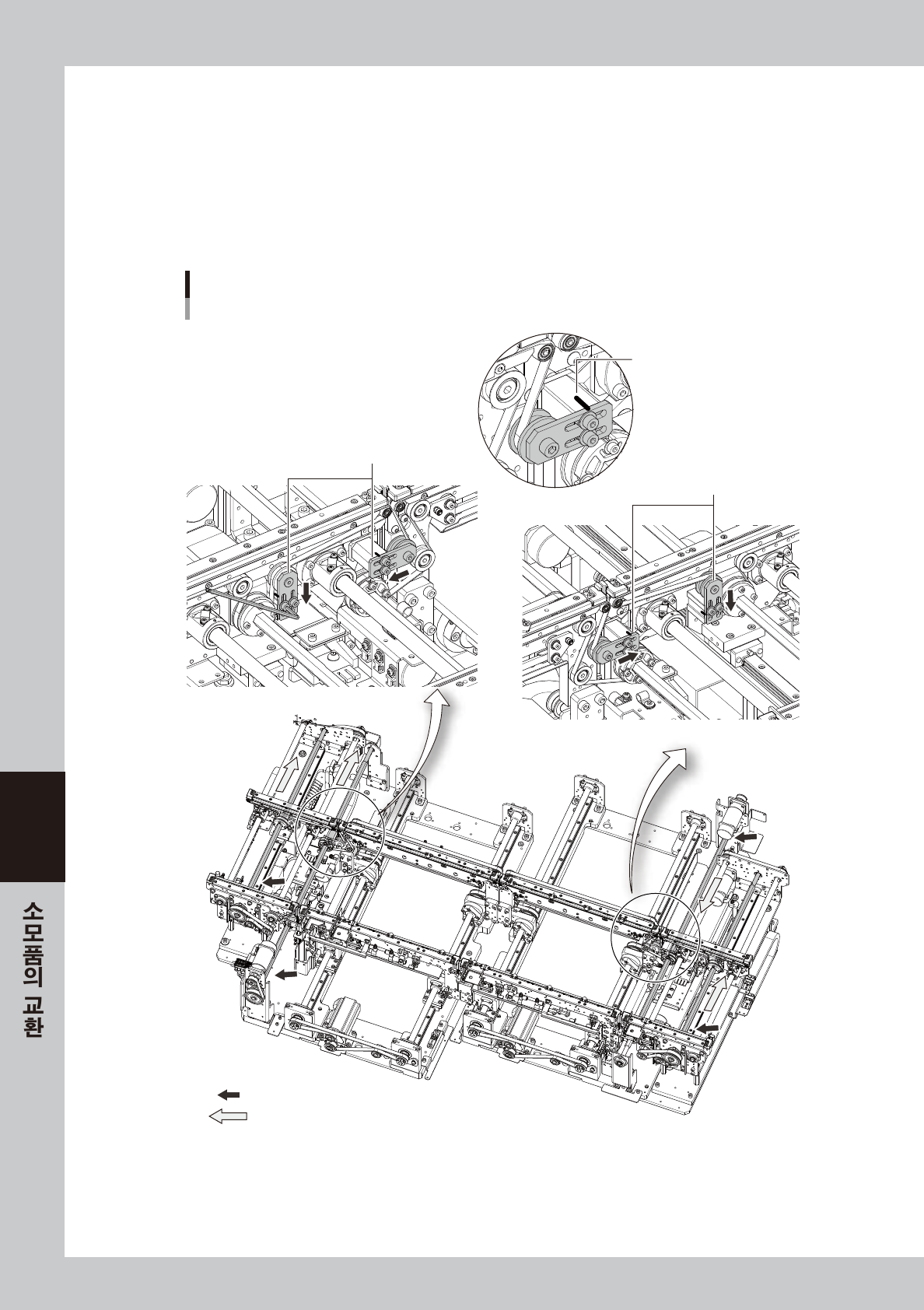

벨트를 느슨하게 합니다 .
1. 컨베이어 벨트를 느슨하게 하기 전에 현재의 풀리 브래킷 (YSM20R/YSM20WR 싱글 레인 사양 /
YSM20WR 듀얼 레인 사양의 경우에는 풀리 고정 볼트 ) 의 위치를 유성펜으로 마킹합니다 .
2. 다음 그림을 참고해서 , 육각렌치 (3) 로 풀리 브래킷 ( 풀리 ) 의 고정볼트를 풀어서 , 브래킷의
긴 구멍 끝까지 ( 푸는 방향 ) 이동시켜 주십시오 . YSM20R/YSM20WR 싱글 레인 사양 /YSM20WR
듀얼 레인 사양의 경우에는 , 육각렌치 (5) 와 육각렌치 (4) 로 풀리의 고정볼트를 풀어서 풀리를 이동
시킵니다 .
이 브래킷을 푼다
： 풀리와 샤프트를 분리하는 장소
W1축
W3축
W4축
W2축
： 샤프트를 빼는 방향
컨베이어 벨트의 교환
YSM20R 듀얼 스테이지 사양
■ W3축, W4축
■ W1축, W2축
이 브래킷을 푼다
브래킷의 위치를 유성펜으로 마킹
W1축
57619 - K MK-0 0
