3-1 3 1. 매 주 여 기 에서 는 일 주 일 에 한 번 실 행 하는 유 지 보 수 항목에 대해 서 설 명합니 다 . 1 . 1 노 즐의 점 검 노 즐 의 탄 성 력 ( 복원 력 ) 불 량 이 나 노 즐 판 스프 링 의 불 량은 흡 착 에 러 의 원 인 이 됩 니 다 . 이 를 방 지 하 기 위 해 서 다음 과 같이 노 즐을 점 검 해 주십 시 오 . 1 . 1 . 1 노즐 스 프 링부의…

100%1 / 205
3.8 베이스부 3-31
3.8.1 Y 축냉각팬필터의청소 3-31
3.8.2 장비배면의필터청소 3-33
4. 6 개월 3-34
4.1 카메라조명유니트의청소 3-34
4.1.1 피듀셜카메라 3-34
4.1.2 멀티카메라의청소 3-35
4.1.3 HM 헤드의스캔카메라청소 3-36
4.1.4 FM 헤드의사이드뷰카메라의간이청소 3-37
4.2 베이스부 3-38
4.2.1 컨트롤러박스용팬필터의청소 3-38
5. 1 년 3-40
5.1 스플라인샤프트내부의청소 3-40
5.1.1 H M 헤 드 3 -4 0
5.1.2 FM 헤드 3-42
5.2 컨베이어벨트의점검과가이드의청소 3-44
5.3 W 축의청소와급유 3-52
5.3.1 YSM20R듀얼스테이지의W/U 축의청소와급유 3-52
5.3.2 YSM20R싱글레인사양의W 축의청소와급유 3-56
5.3.3 YSM20WR듀얼레인사양의W 축의청소와급유 3-59
5.4 샤프트선단부의청소 3-62
5.4.1 HM 헤드의샤프트선단부의청소 3-62
5.4.2 FM 헤드의샤프트선단부의청소 3-64
5.5 베이스부 3-66
5.5.1 에어 / 미스트필터의교환및컵의청소 3-66
5.6 FM 헤드의사이드뷰카메라내부의청소 3-68
6. 2 년 3-72
6.1 이젝터용BIT 의교환 3-72
3-1
3
1. 매주
여기에서는 일주일에 한 번 실행하는 유지보수 항목에 대해서 설명합니다 .
1.1 노즐의 점검
노즐의 탄성력( 복원력) 불량이나 노즐 판스프링의 불량은 흡착에러의 원인이 됩니다. 이를 방지하기 위해서
다음과 같이 노즐을 점검해 주십시오 .
1.1.1 노즐 스프링부의 점검
다음과 같이, 노즐 선단의 탄성력을 확인해 주십시오 . 노즐의 선단을 눌러봐서 정상으로 돌아오면 문제가
없습니다만 , 복귀 동작이 나쁘면 흡착에러와 인식에러 등이 발생합니다.
c
주의
노즐의선단부를눌러서확인할때에는 ,너무세게누르지마십시오 .1mm 정도눌러서원상태로돌아오면문제없습니다 .

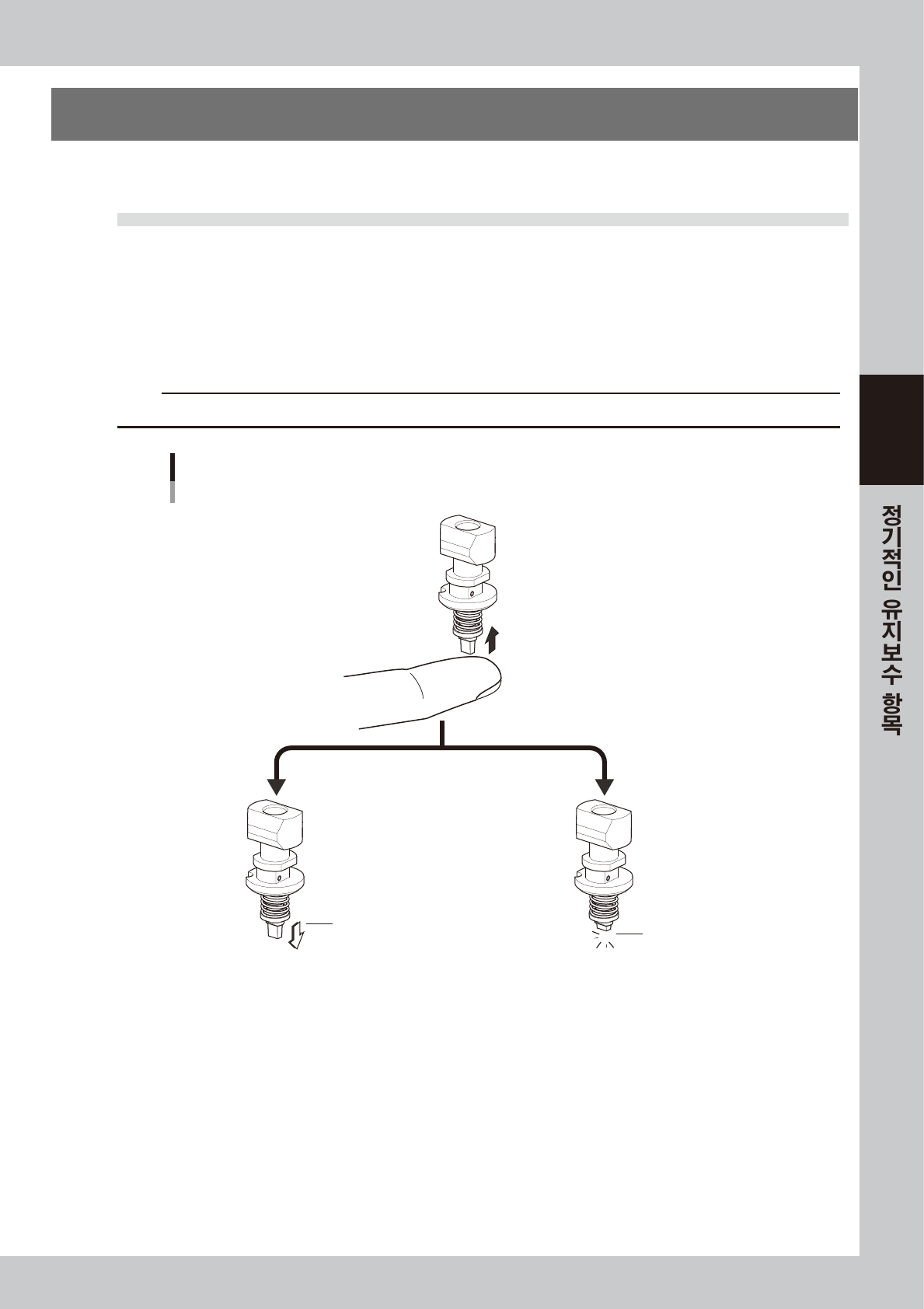

노즐의 복원력 상태확인
Type302A 노즐의 예
노즐 선단부를 손가락으로 누른다
원상태로 돌아온다
복귀 동작이 나쁘다
복귀되지 않는다
OK NG
57300-KMK-00
3-2
3
1.1.2 노즐 판스프링 / 롤러 로크부의 상태확인
헤드의 노즐 유지상태를 정기적으로 점검해 주십시오 .
•
노즐 판스프링의 유지력이 안정되지 않으면 , 흡착 , 인식 , 탑재 모두에 악영향이 미칩니다 .
•
롤러 로크부가 덜컹거리면 , 노즐 유지력에 악영향을 줍니다 .
•
롤러에 상처가 생기면 , 인식 에러의 원인이 될 가능성이 있습니다 .
■ 노즐 판스프링의 점검 포인트
노즐 홀더로부터 노즐을 탈착시켜서 , 다음 항목을 점검하여 주십시오 .
•
노즐 유지력이 충분할 것 .
•
판스프링과 노즐 (FM 헤드 : 노즐 Arm ASSY) 와의 틈새가 없을 것 .
•
노즐 판스프링이 변형되지 않았을 것 .
•
판스프링의 노즐 탈착부가 마모되지 않았을 것 .
•
고정볼트와 고정나사가 느슨하지 않을 것 .
•
롤러에 상처가 없을 것 .

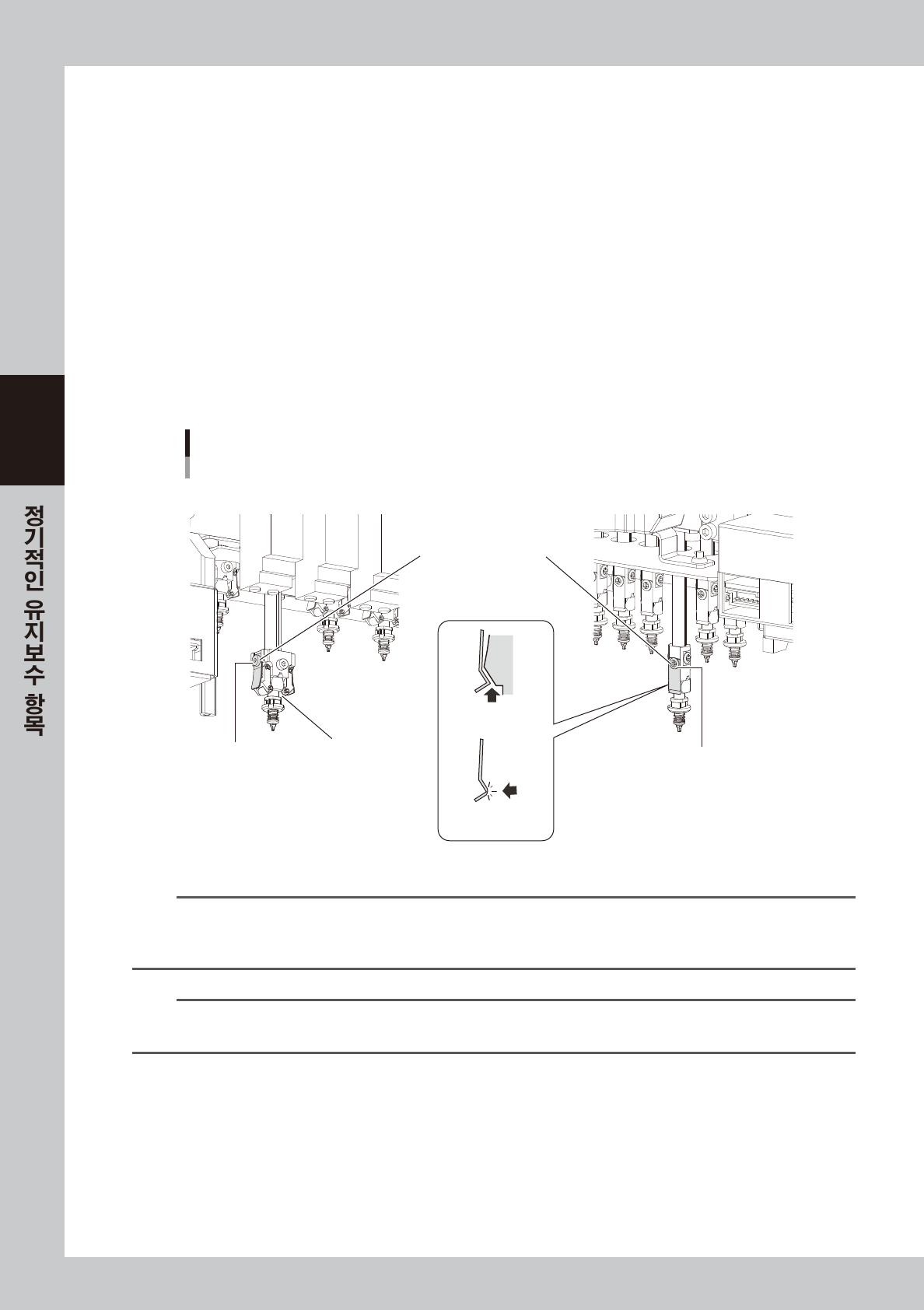

노즐 판스프링의 확인
고정볼트와 고정나사가 느슨하지 않을 것
롤러에 상처가 없을 것
<FM 헤드> <HM 헤드>
틈새가 없을 것
마모되지 않았을 것
고정볼트
고정나사
57301-K MK- 0 0
n
요점
상기의 점검 포인트에 해당되는 부분이 있을 경우에는 , 제 6 장「2.1 노즐 판스프링의 교환」 「2.2 FM 헤드의 롤러 로크의 교환」을
참조해서 판스프링 및 롤러 로크를 교환하여 주십시오 .
판스프링과 롤러는 , 한쪽만 노화되었을 경우라도 , 반드시 한 쌍으로 부품 교환을 해 주십시오 .
n
요점
노즐은 탈착한 헤드에 되돌려 주십시오 .
노즐 스테이션을 겸비하고 있을 경우, 탈착한 노즐은 반드시 원위치에 수납해 주십시오 .
