2.1 X 축 부
X 축의 점검과 청소 , 급유방법에 대해 설명합니다. 급유개소와 급유형태에 관해서는 , 「제 5 장 급유개소 일람」을
참조해 주십시오 . 구리스건( 표준타입 노즐 ) 과 지정 구리스 (NSL) 를 준비합니다.
2.1.1 X 축 볼스크류의 청소와 급유
1
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받
는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 대차를 사용하고 있을 경우는 , 탈착합니다 .
4. 사각건을 Y 축 리니어부와 푸쉬업 플레이트
위에 깔아 둡니다 .
2
구리스 비산방지 커버를 분리합니다 .
X 축의 구리스 비산방지 커버를 떼어내 주십시오 .
1. 십자 드라이버로 구리스 비산방지 커버 ( 헤드
드를 향해 오른쪽 ) 의 고정 나사를 뺍니다 .
왼쪽은 나사를 느슨하게 해 둡니다 .
2. 헤드를 왼쪽으로 밀고 , 구리스 비산방지 커버
를 오른쪽으로 당겨서 떼어냅니다 .
참고
X 축의 구리스 비산방지 커버를 부착할 때에는 , 상기의 반대
순서로 작업해 주십시오 .
3
볼스크류부를 청소합니다 .
1. 이동 핸들을 잡아서 헤드 유닛을 한쪽으로
이동시킵니다 .
2. 볼스크류 전체를 먼지가 나지 않는 와이퍼로
오래된 구리스와 더러움을 닦습니다 .
3. 헤드 유닛을 반대쪽으로 이동시켜서 , 반대쪽
의 볼스크류도 닦습니다 .
n
요점
청소 작업시에는 볼스크류의 리드홈도 깨끗하게 닦아 주십시
오 . 또한 , 이물질이 없는지 확인하여 주십시오 .

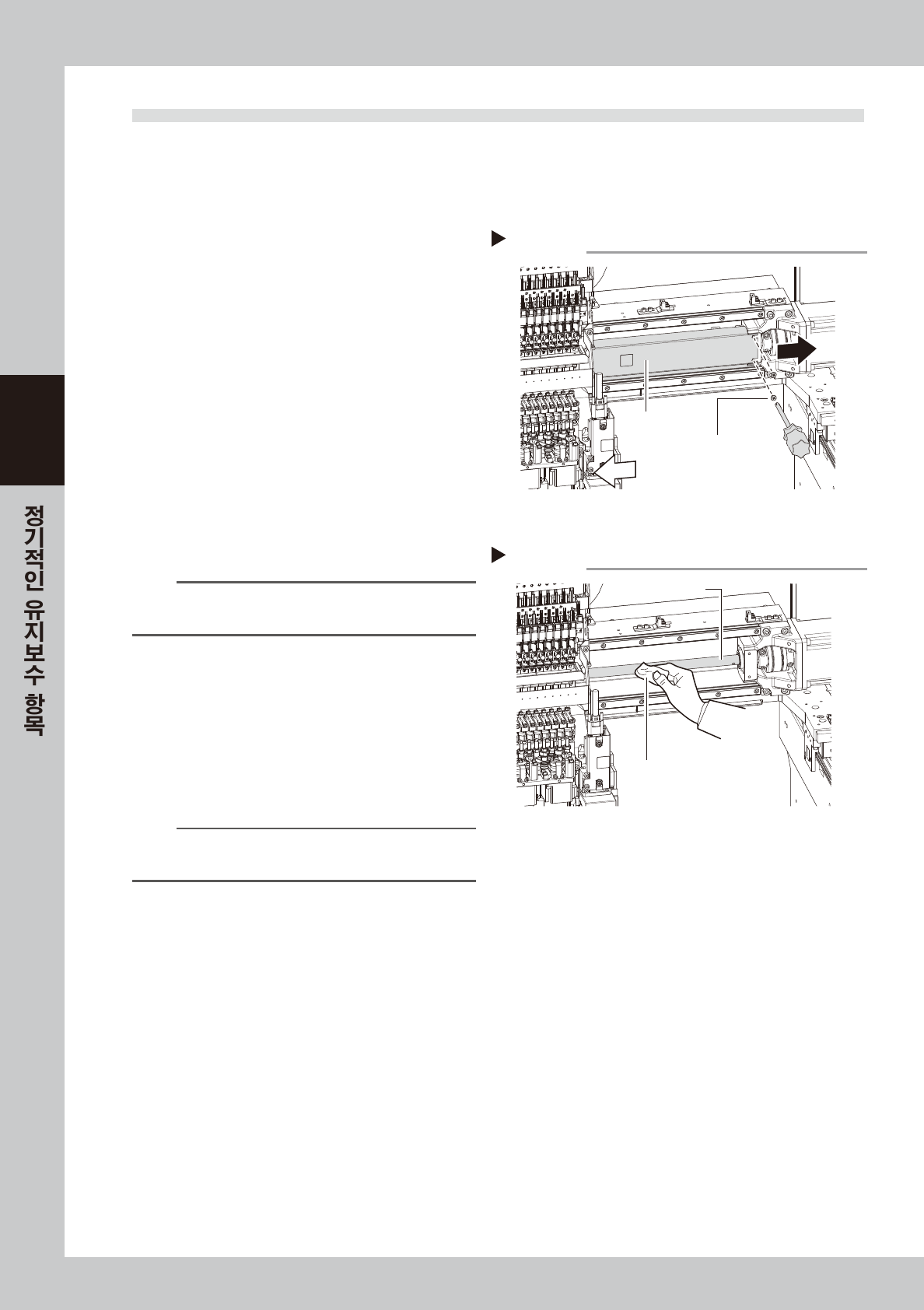

볼스크류의 청소
Step 3
와이퍼
볼스크류
57321-KMK-00
비산방지 커버의 분리
Step 2
비산방지 커버
커버 고정나사
57320-KMK-00
3-15
3
4
구리스를 주입합니다 .
1. 우측그림과 같이 구리스 니플이 보이도록 헤드
유닛을 한쪽으로 이동시킵니다 .
2. 3 군데의 구리스 니플 중 , 가운데가 볼스크류
의 니플입니다 . 구리스 건 ( 표준타입 ) 을 사용
해서 구리스 니플로부터 지정 구리스를 주입해
주십시오 .
n
요점
새로운 구리스가 틈새로부터 스며 나올때까지 주입해 주십시
오.
5
여분의 구리스를 닦아냅니다 .
1. 이동 핸들을 잡아서 헤드 유닛을 한쪽으로 이
동시킵니다 .
2. 볼스크류 및 너트 단면에 고인 여분의 구리스
를 닦아냅니다 .
3. 헤드 유닛을 반대쪽으로 이동시켜서 , 반대쪽
의 볼스크류 및 너트 단면에 고인 여분의 구리
스도 닦아냅니다 .
6
워밍업을 합니다 .
1. 깔아둔 사각건을 정리합니다 .
2. 비산방지 커버를 원상태로 장착합니다 .
3. 장비의 안전커버를 닫고 , 비상정지 상태를
해제합니다 . 대차사양의 경우는 , 대차를 장착
합니다 .
4. 워밍업 화면을 표시해서 , 8 분정도 워밍업을
해 주십시오 .
e
7
구리스의 상태를 확인합니다 .
1. 워밍업 정지후 , 비상정지 버튼을 누르고 장비
의 안전커버를 오픈합니다 .
2. 비산방지 커버를 탈착합니다 .
3. 볼스크류 및 볼스크류의 단면에 고여있는 구리
스를 닦아냅니다 .
4. 비산방지 커버를 원상태로 장착합니다 .
c
주의
구리스고임이없어질때까지Step6~7 을반복해주십시오 .
구리스의고임이남아있는채로생산을하면구리스가튀어날릴
경우가있으므로주의해주십시오 .

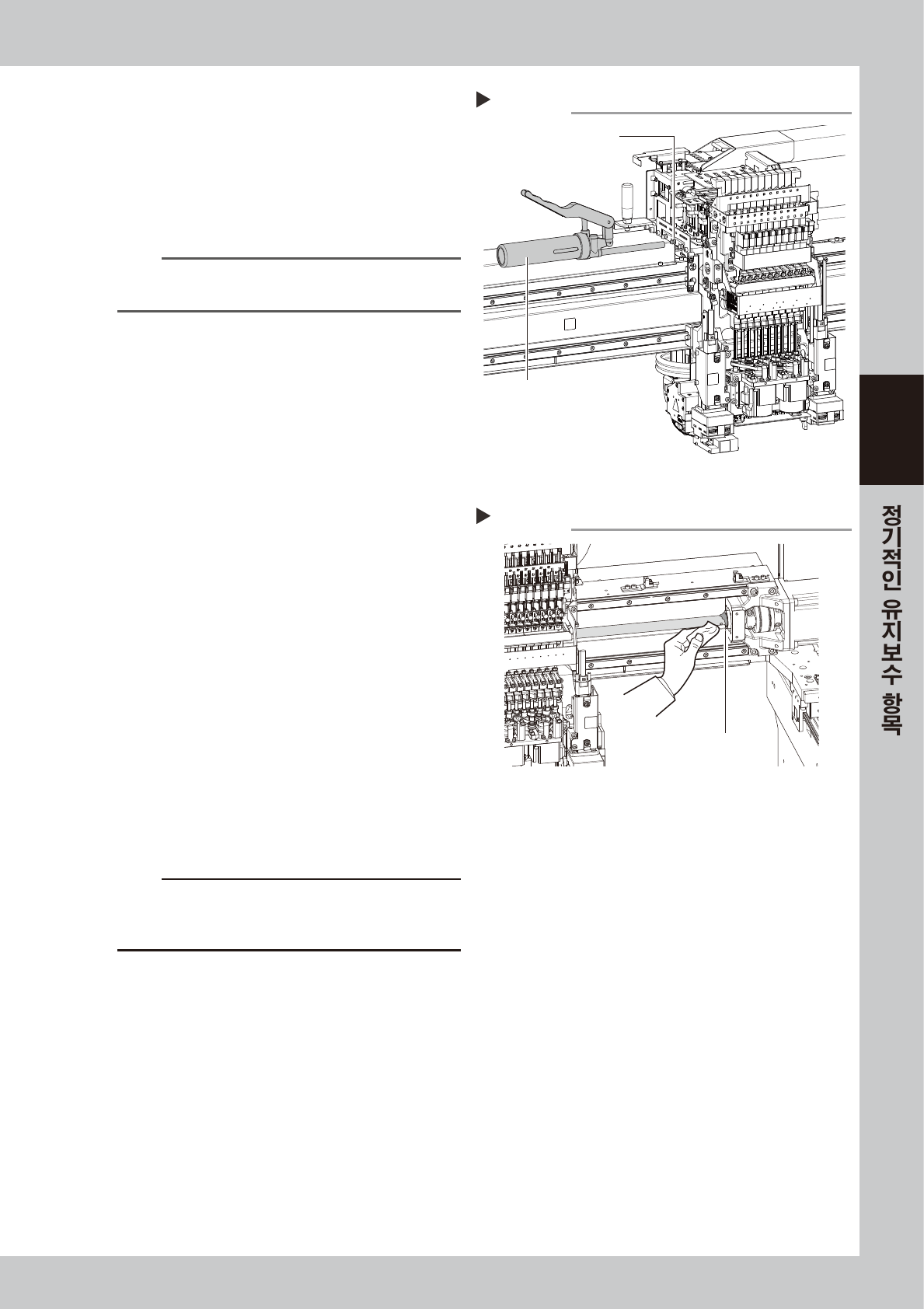

여분의 구리스 닦아내기
Step 5
여분의 구리스
57323-KMK-00
구리스의 주입
Step 4
구리스 니플 (중앙)
구리스 건(표준타입 노즐)
57322-KMK-00
3-16
3
2.1.2 X 축 가이드의 청소와 급유
e
1
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 .
3. 대차를 사용하고 있을 경우는 , 탈착합니다 .
4. 사각건을 Y 축 리니어부와 푸쉬업 플레이트 위에 깔아 둡니다 .
2
가이드를 청소합니다 .
1. 이동 핸들을 잡아서 헤드 유닛을 한쪽으로
이동시킵니다 .
2. 가이드 전체를 먼지가 나지 않는 와이퍼 ( 크린
룸 용 ) 등으로 오래된 구리스와 더러움을 닦아
주십시오 .
3. 헤드 유닛을 반대쪽으로 이동시켜서 반대쪽
가이드도 닦아 주십시오 .
3
구리스를 주입합니다 .
구리스건 ( 표준타입 ) 을 사용해서 , X 축 가이드용
구리스 니플 ( 합계 4 군데 ) 로부터 지정 구리스
(NSL) 를 주입합니다 .
4
구리스를 스며들게 합니다 .
손으로 헤드 유닛을 수차례 좌우로 움직여서 ,
구리스가 가이드에 스며들게 합니다 .
n
요점
축이 움직이면 니플로부터 주입한 구리스가 가이드부에 스며
나옵니다 .
5
여분의 구리스를 닦아냅니다 .
가이드 양단부의 여분의 구리스를 닦아 주십시오 .
6
재차 구리스를 주입합니다 .
Step3~5 의 작업을 추가로 두차례 반복해 주십시
오 . 구리스가 가이드 전체에 도포되어 있는지를
육안으로 확인합니다 .
7
워밍업 운전을 합니다 .
1. 깔아둔 사각건을 정리합니다 .
2. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다 . 대차사양의 경우는 , 대차를 장착합니
다.
e
3. 워밍업 화면을 표시해서 , 8 분정도 워밍업을
해 주십시오 .
4. 워밍업 정지후 , 비상정지 버튼을 누르고 , 장비
의 안전 커버를 오픈합니다 .
5. 가이드 단면에 고여있는 구리스를 닦습니다 .
c
주의
구리스고임이없어질때까지Step7 을반복해주십시오 .
구리스의고임이남아있는채로생산을하면구리스가튀어날릴
경우가있으므로주의해주십시오 .

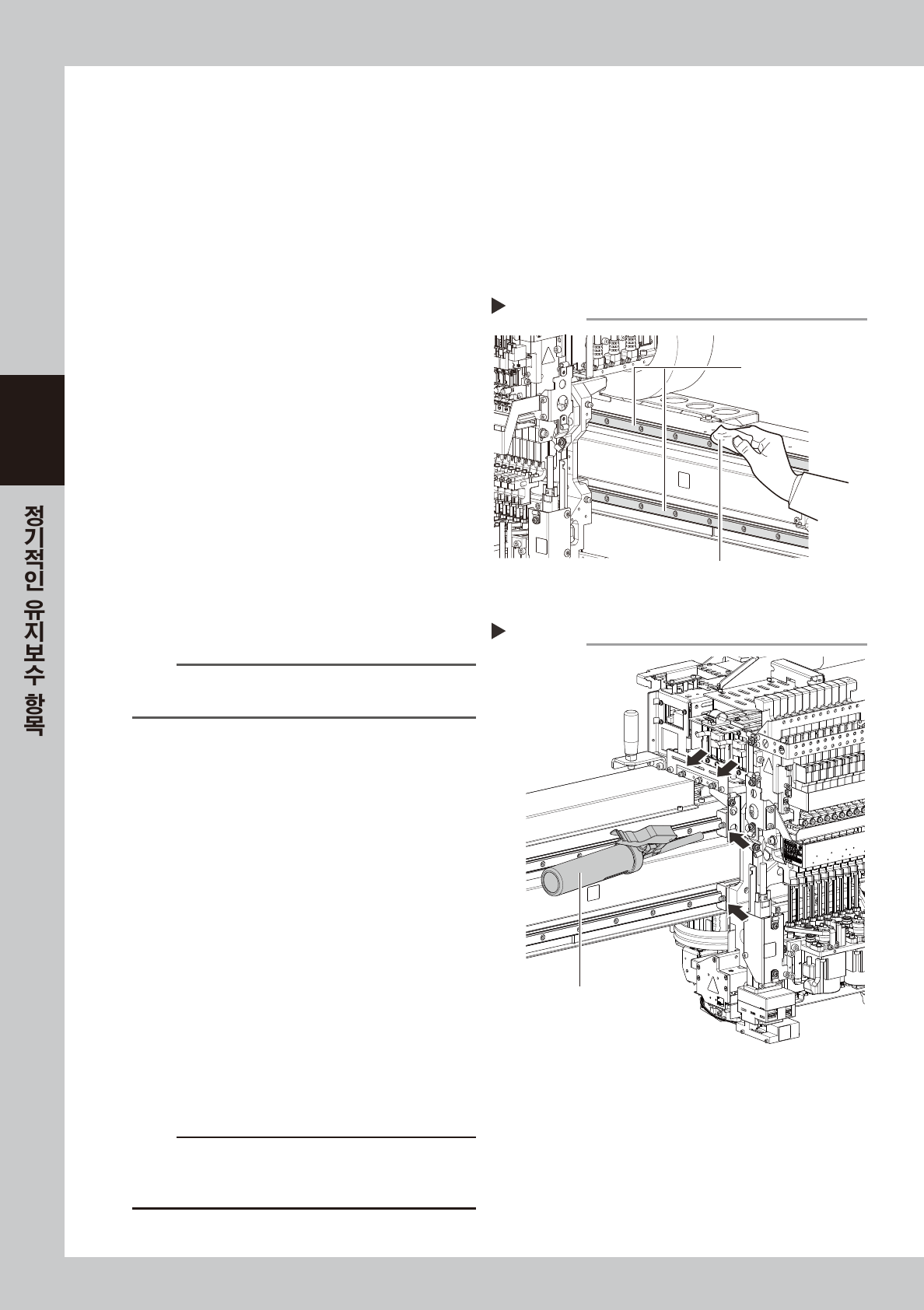

Step 3
구리스의 주입
구리스 건 (표준타입 노즐)
57325-KMK-00
가이드의 청소
Step 2
와이퍼
가이드
57324-KMK-00
