3-47 3 컨베이어 벨트 풀기 YSM20WR 듀얼레인 사양 이 풀리를 푼다 풀리의 위치를 마킹 이 풀리를 푼다 육각렌치 (4) 육각렌치 (5) 57 3A 4 - K M K- 0 0
3-46
3
컨베이어 벨트 풀기
＊ 상기의 그림은 우측흐름 사양의 경우입니다.
YSM20WR 싱글레인에는, 흐름방향의 하류측에 텐셔너(풀리)가 있습니다.
YSM20R 싱글레인 사양
YSM20WR 싱글레인 사양(중량 반송사양)
이 풀리를 푼다
풀리의 위치를 마킹
육각렌치 (5)
육각렌치 (4)
이 풀리를 푼다
풀리의 위치를 마킹
육각렌치 (5)
육각렌치 (4)
57367-KM K-10
참고
흐름방향에 따라 텐셔너( 풀리) 의 위치가 달라집니다 .
3-47
3
컨베이어 벨트 풀기
YSM20WR 듀얼레인 사양
이 풀리를 푼다
풀리의 위치를 마킹
이 풀리를 푼다
육각렌치 (4)육각렌치 (5)
573A4 -K MK-0 0
3-48
3
5
컨베이어로 부터 벨트를 탈거합니다 .
풀리 , 기판 가이드로부터 컨베이어 벨트를 탈거해
주십시오 .
6
컨베이어 벨트를 확인합니다 .
탈거한 벨트의 반송면에 마모나 보풀 등이 없는지
확인해 주십시오 . 마모나 보풀이 심할 경우는 ,
「제 6 장 소모품의 교환」을 참조해서 컨베이어
벨트를 교환해 주십시오 .
7
벨트 가이드부와 풀리를 청소합니다 .
1. 벨트 가이드와 센서부 등에 부착된 벨트의
마모 가루는 버큠 ASSY( 옵션 ) 로 흡인해
주십시오 .
2. 풀리 외주면에 벨트의 마무가루가 부착되어
있을 경우에는 , 플라스틱 헤라로 제거합니다 .
3. 벨트 가이드부에 마모가루가 들어가 있을 경우
에는 , 브러시 등으로 제거해 주십시오 .
c
주의
풀리나가이드에상처내지않도록 ,헤라와브러시를주의해서
사용해주십시오 .
c
주의
현저한더러움이외에는용제 (IPA등 ) 를사용하지마십시오 .
용제를사용할경우에는 ,에탄올을사용하시되 ,풀리의베어링
부에용제가튀지않도록주의해서청소해주십시오 .
8
벨트를 원상태로 장착합니다 .
1. 벨트를 풀리에 임시로 걸어 둡니다 .
2. 브래킷 (YSM20R/YAM20WR 싱글 레인 사
양 /YSM20WR 듀얼 레인 사양의 경우에는 풀
리 ) 을 Step4 에서 마킹한 위치까지 이동시키
고 고정볼트를 체결합니다 .
3. 벨트가 느슨할 경우에는 , 브래킷 ( 풀리 ) 의
위치를 조정해서 벨트의 텐션을 걸어 주십시
오.
c
주의
풀리 / 풀리브래킷의고정볼트의체결토크는다음과같습니다 .
풀리브래킷고정볼트 :3.8N
•
m 입니다 .
풀리고정볼트 :5.5N
•
m 입니다 .
심하게조이지않도록주의해주십시오 .

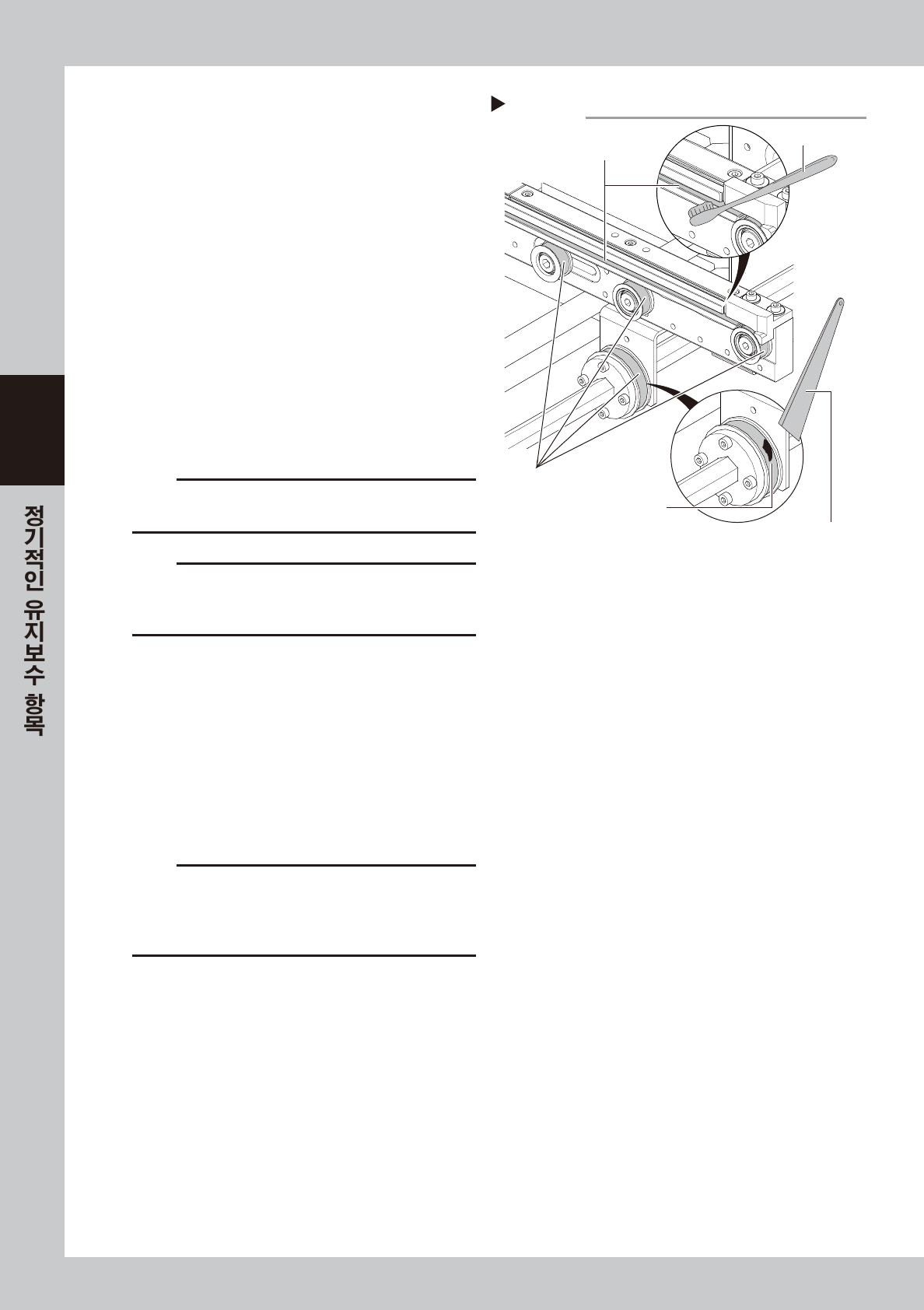

Step 7
벨트 가이드부와 풀리의 청소
플라스틱 헤라
벨트 가이드부
벨트의 마모가루 부착
브러시
풀리 외주면
57368-KMK-00
