2.2 교환 부품
본서에서 말하는 교환부품이란 , 고장이나 수명에 의해 기능을 잃으면 장비가 정지될 가능성이 있는 부품이지만 ,
교환 작업후에 장비의 조정이 필요없는 부품을 일컫습니다. 다음과 같이 부품의 교환방법에 대해서 설명합니다.

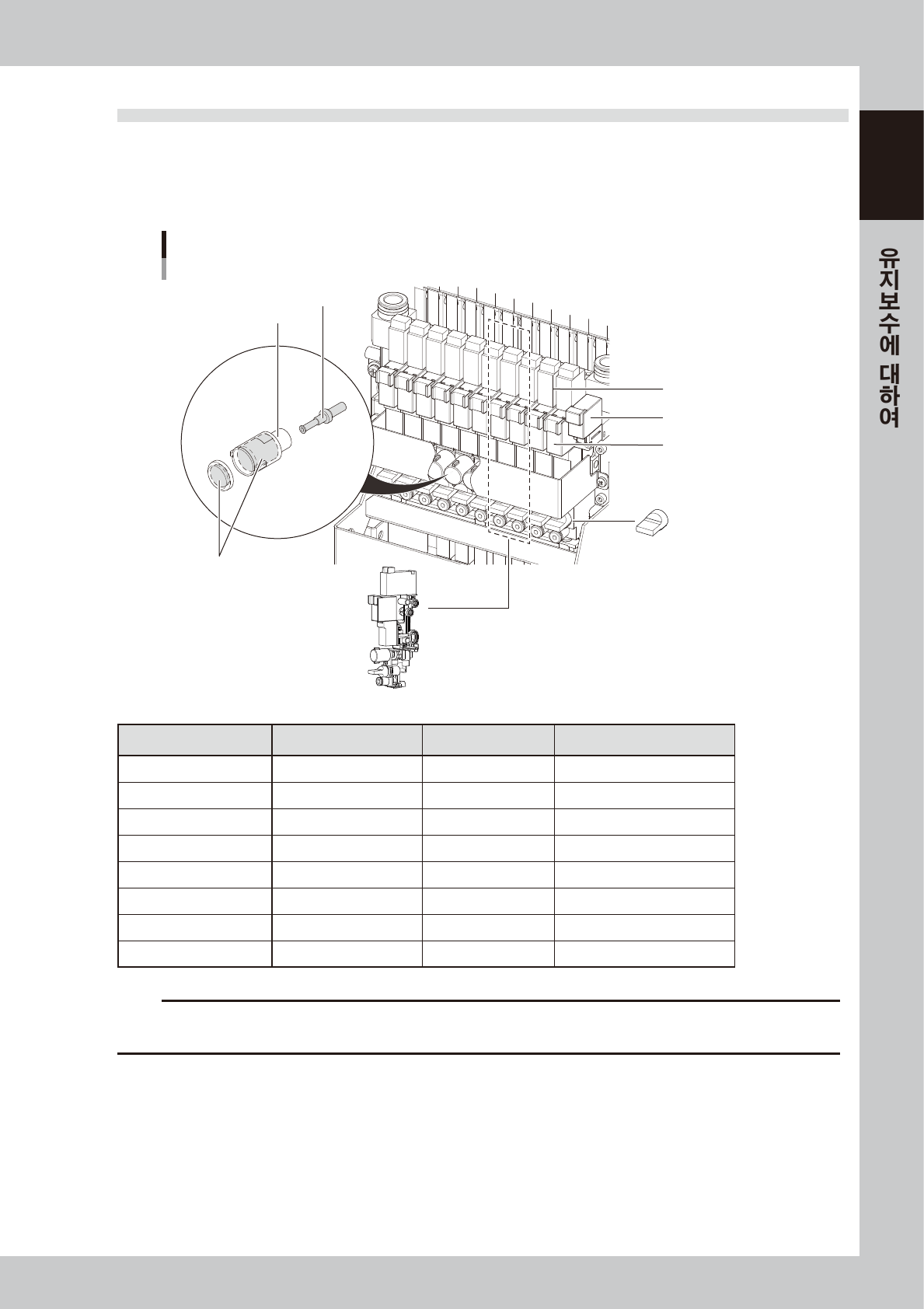

2.2.1 HM 헤드 유닛
교환 부품 (옵션 구입품)
HM 헤드 (커버, 커넥터, 에어호스를 분리한 그림)
청소용 블로우 밸브
블로우 밸브
오퍼레이트 밸브
BIT 캡
이젝터 BIT
이젝터 스페어
머플러
필터 캡
57103-K M K-10
명칭 부품명칭 부품번호 비고
블로우밸브 VALV E KLF-M7152-00X 이젝터블로우용
오퍼레이트밸브 VALVE KLF-M7153-00X 이젝터의진공발생시용
이젝터BIT BIT KLW-M7154-00X 교환권장 : 약 2 년 ( 재사용불가 )
BIT캡 BITCAP KLW-M7156-00X
머플러 MUFFLER KLW-M715A-00X BIT캡내의머플러
청소용블로우밸브 VALV E KLW-M7158-00X
필터캡 FILTERCAP KLW-M7155-00X
이젝터스페어 EJECTOR KLW-M7157-10X 1 헤드분의밸브 / 이젝터유닛
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
부품번호는예고없이변경될경우가있으므로 ,발주시에는반드시최신내용인지확인하여주십시오 .
1-10
1

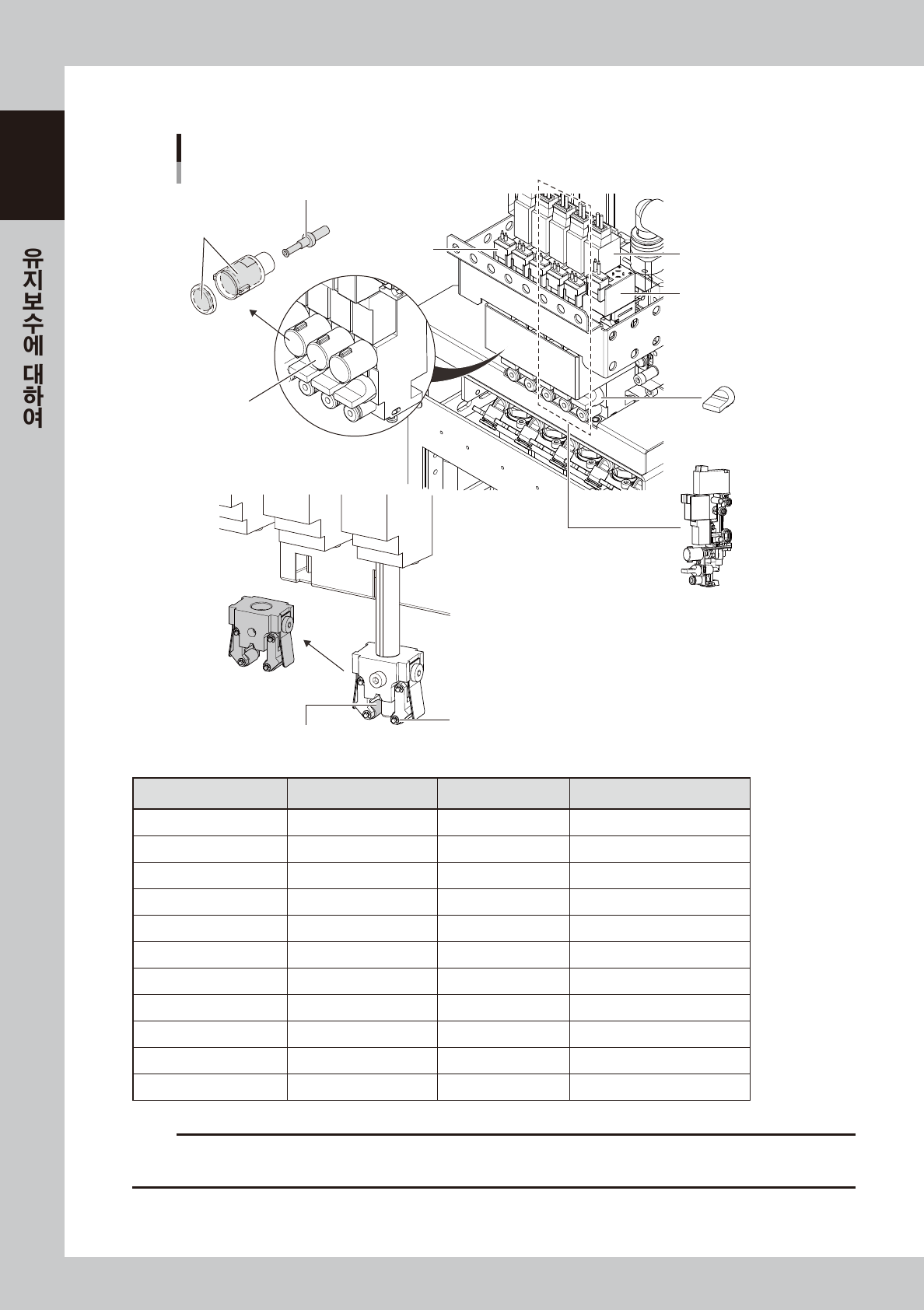

2.2.2 FM 헤드 유닛
교환 부품 (옵션 구입품)
FM헤드 (커버, 커넥터, 에어호스를 분리한 그림)
청소용 블로우 밸브
블로우 밸브
오퍼레이트 밸브
BIT 캡
머플러
이젝터 BIT
필터 캡
이젝터 스페어
노즐유지 롤러
노즐 Arm ASSY
서클립
57104-KMK-10
명칭 부품명칭 부품번호 비고
블로우밸브 VALV E KLF-M7152-00X 이젝터블로우용
오퍼레이트밸브 VALVE KLF-M7153-00X 이젝터의진공발생시용
이젝터BIT BIT KLW-M7154-00X 교환권장 : 약 2 년 ( 재사용불가 )
BIT캡 BITCAP KLW-M7156-00X
머플러 MUFFLER KLW-M715A-00X BIT캡내의머플러
청소용블로우밸브 VALV E KLW-M7158-00X
필터캡 FILTERCAP KLW-M7155-00X
이젝터스페어 EJECTOR KLW-M7157-10X 1 헤드분의밸브 / 이젝터유닛
노즐유지롤러 ROLLER KV7-M81D4-00X
서클립 CIRCLIP 9 0440-10J008 노즐유지롤러고정용
노즐ArmASSY ROLLERLOCKASSY. KLW-M74D0-00X
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
부품번호는예고없이변경될경우가있으므로 ,발주시에는반드시최신내용인지확인하여주십시오 .
1-11
1
2.2.3 컨베이어 / 베이스부
교환부품 (컨베이어/베이스부)
옵션 구입품
◼ 대차 클램프부 구동밸브
더블 솔레노이드 밸브
솔레노이드 밸브
◼ 스톱퍼/클램프 보드 구동밸브
<YSM20R 듀얼 스테이지 사양>
<YSM20R 싱글레인 사양 /YSM20WR 듀얼레인 사양 /YSM20WR 싱글레인(중량 반송사양)>
솔레노이드 밸브
솔레노이드 밸브
57105-K M K-20
명칭 부품명칭 부품번호 비고
더블솔레노이드밸브 SOLENOIDVALVE KLW-M8583-00X
더블솔레노이드밸브단품
・
대차클램프부구동밸브ASSY 용
솔레노이드밸브 VALVE KLW-M91V1-00X
솔레노이드밸브단품
・
대차클램프부구동밸브ASSY 용
・
스톱퍼 / 클램프볻그구동밸브ASSY 용
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
부품번호는예고없이변경될경우가있으므로 ,발주시에는반드시최신내용인지확인하여주십시오 .
