오래된 구리스를 제거합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차사양의 경우는 , 대차를 탈착합니다 .
3. 볼스크류 (2 군데 ) 의 오래된 구리스를 먼지가
나지 않는 와이퍼 등으로 깨끗하게 제거해 주
십시오 .
n
요점
PU 축 볼스크류의 수량은 다음과 같이 장비의 사양에 따라
다릅니다 .
YSM20R 듀얼 스테이지 사양 : 2 개 ( 각 스테이지 )
YSM20R 싱글레인 사양 : 2 개
YSM20WR 싱글레인 사양 : 3 개
YSM20WR 듀얼레인 사양 : 2 개( 각 레인 )
n
요점
청소 작업시에는 볼스크류의 홈 부분도 정성스럽게 닦아 주십
시오. 또한, 청소후에 이물질의 부착 여부도 확인해 주십시오.
5
새로운 구리스를 도포합니다 .
보호장갑을 낀 손에 새로운 구리스를 2cm 정도 묻
혀서 , 볼스크류의 리드에 골고루 문질러 바릅니
다.
6
구리스를 스며들게 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다 .
2. [ 푸쉬업 ] 버튼을 누르면 , 푸쉬업 유닛이 하강
합니다 .
3. Step3 과 같은 식으로 푸쉬업 유닛을 상승시
킵니다 .
4. 푸쉬업 유닛을 수차례 상하로 동작시켜서 , 구
리스가 골고루 묻으면 , 푸쉬업 유닛을 상승시
킨 상태로 놔둡니다 .
e
7
여분의 구리스를 제거합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 . 대차사양의 경우는 , 대차를 탈착
합니다 .
2. 볼스크류의 양단에 고여있는 여분의 구리스를
제거해 주십시오 .
8
(YSM20WR 듀얼 레인 사양의 경우 )
다른 쪽 레인을 급유합니다 .
Step2~7 의 순서로 다른 쪽 레인의 청소 , 급유를
합니다 .

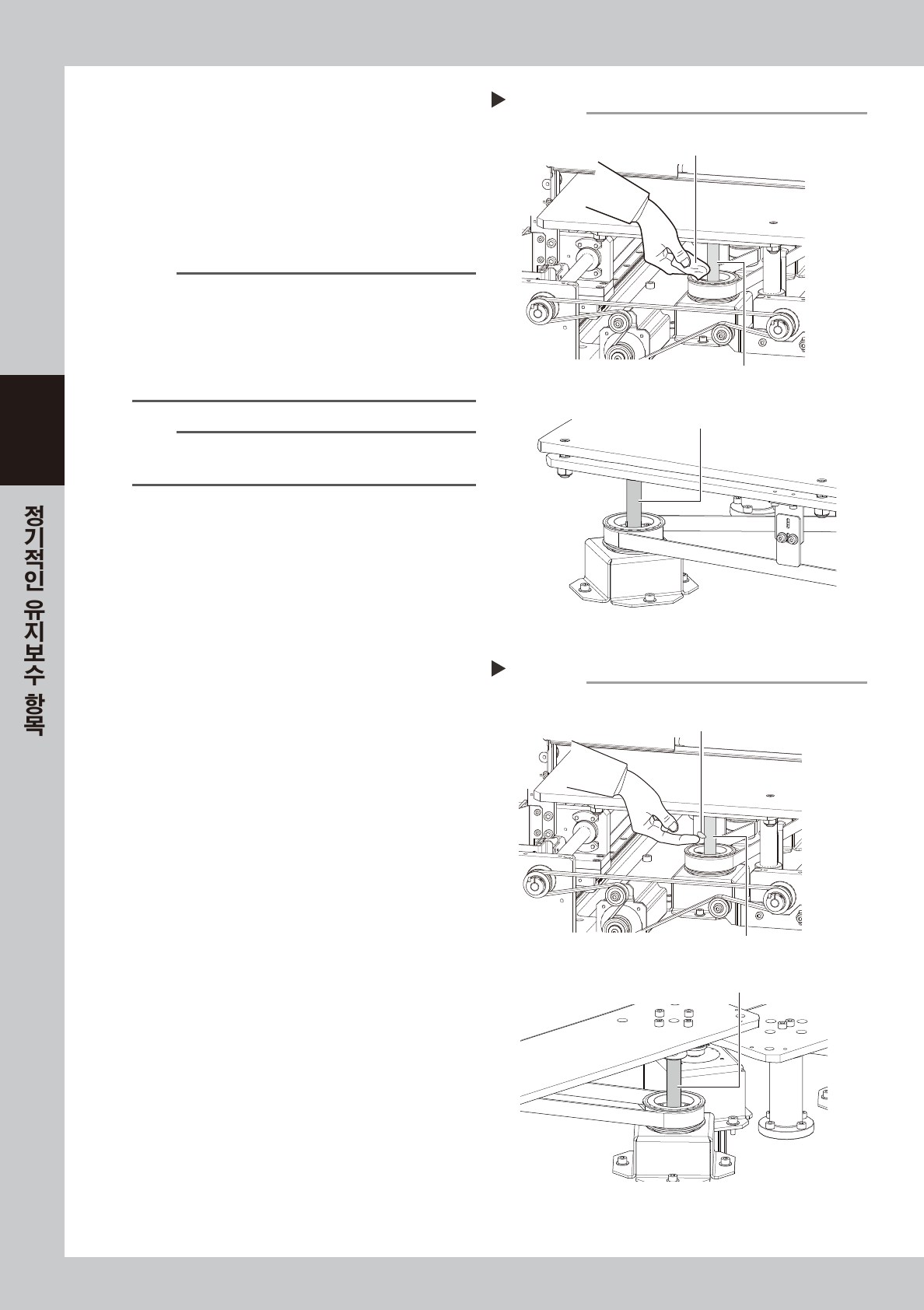

구리스의 도포
Step 5
볼스크류 2군데/스테이지
볼스크류 2군데/레인
YSM20R 듀얼 스테이지의 예
와이퍼
YSM20WR 듀얼 레인의 예
57344-KMK-10
볼스크류의 청소
Step 4
와이퍼
볼스크류 2군데/레인
YSM20R 듀얼 스테이지의 예
YSM20WR 듀얼 레인의 예
볼스크류 2군데/스테이지
57343-KMK-10
3-31
3
3.8 베이스부
본 장비는 Y 축 동작시에 발생하는 열에 대한 대책으로 , 정면과 배면의 각 2 군데의 합계 4 군데에 흡기팬 필터
가 장착되어 있습니다.
필터의 청소를 소홀히 하면 , 필터가 막혀서 장비내부의 온도상승을 유발합니다 . 장비의 기능저하 및 수명단축의
원인이 될 수 있으므로 , 필터를 정기적으로 청소해 주십시오 .
또한, 팬 유닛을 탈착해서 필터를 청소하므로 , 장비의 전원을 OFF 하고 작업합니다.

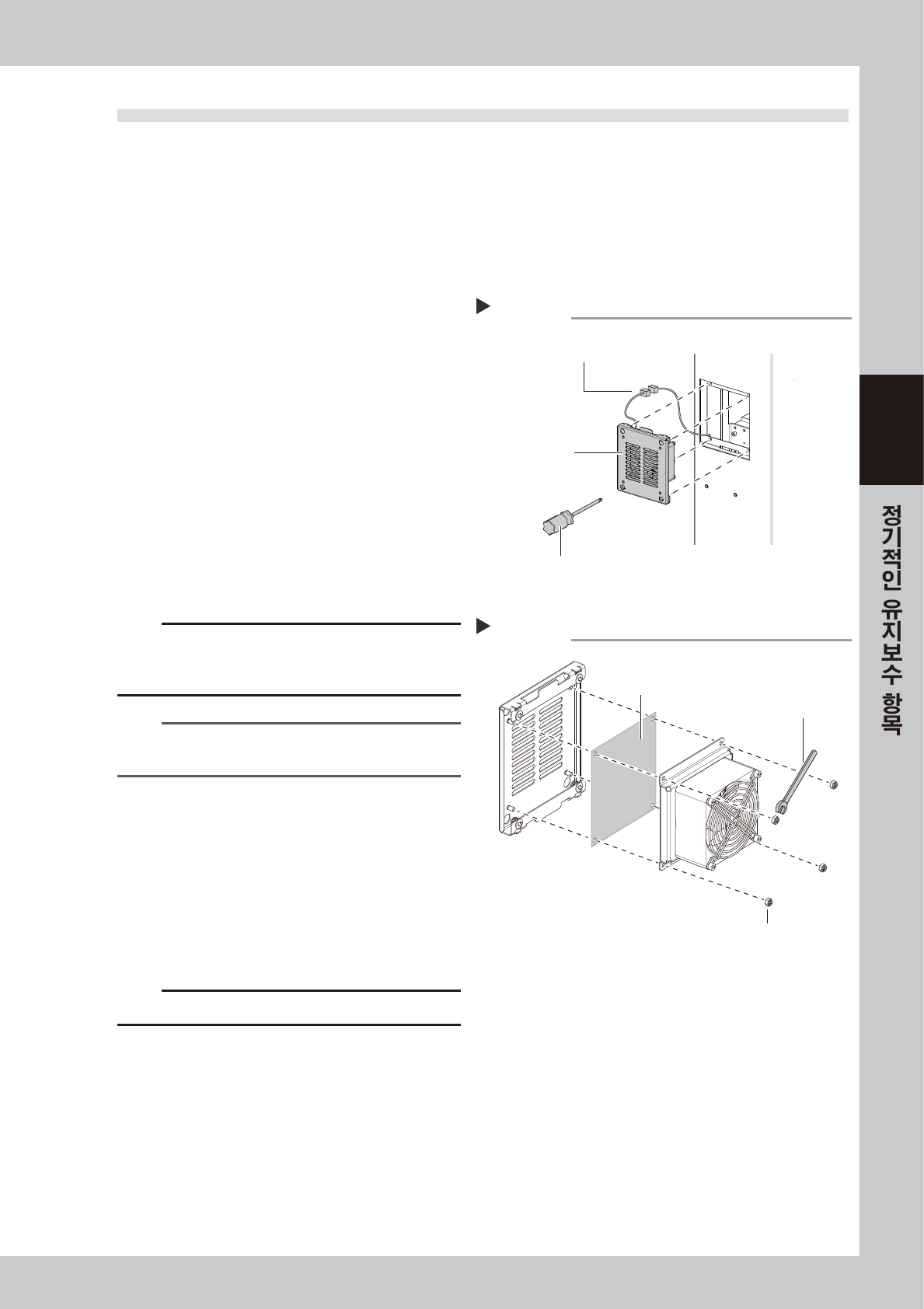

3.8.1 Y 축 냉각팬 필터의 청소
1
장비의 전원을 OFF 합니다 .
2
팬 유닛을 탈착합니다 .
1. 십자 드라이버로 고정나사 (4 군데 ) 를 풀어서 ,
팬 유닛을 탈착합니다 . 고정나사를 분리할 필
요는 없습니다 .
2. 팬 유닛의 배선 커넥터를 분리합니다 .
3
필터를 분리합니다 .
스패너 (7) 로 , 팬 고정 너트를 분리하고 필터를 뺍
니다 .
4
필터를 청소합니다 .
필터의 양면을 청소기 또는 버큠 ASSY 등으로
먼지를 흡인해서 청소해 주십시오 .
c
주의
필터를젖은상태로사용하면 ,먼지가수분에의해뭉쳐서막히
기쉬워집니다 .가능한한물은사용하지마시고 , 청소기로청소
해주십시오 .
n
요점
더러움이 심하거나, 노화되어 있을 경우는 새로운 필터로 교환
해 주십시오 .
5
필터를 원상태로 장착합니다 .
팬 유닛에 필터를 끼우고 스패너 (7) 로 팬 고정
너트를 체결합니다 .
6
팬 유닛을 원위치에 장착합니다 .
1. 팬 유닛의 배선 커넥터를 접속합니다 .
2. 십자 드라이버로 고정나사 (4 군데 ) 를 체결해
서 팬 유닛을 원위치에 장착해 주십시오 .
c
주의
배선의끼임에주의해주십시오 .
필터의 분리
Step 3
필터
스패너 (7)
팬 고정 너트
57346-KMK-00
팬 유닛의 탈착
Step 2
팬 유닛
십자 드라이버
팬 배선 커넥터
57345-KMK-00
3-32
3
◼

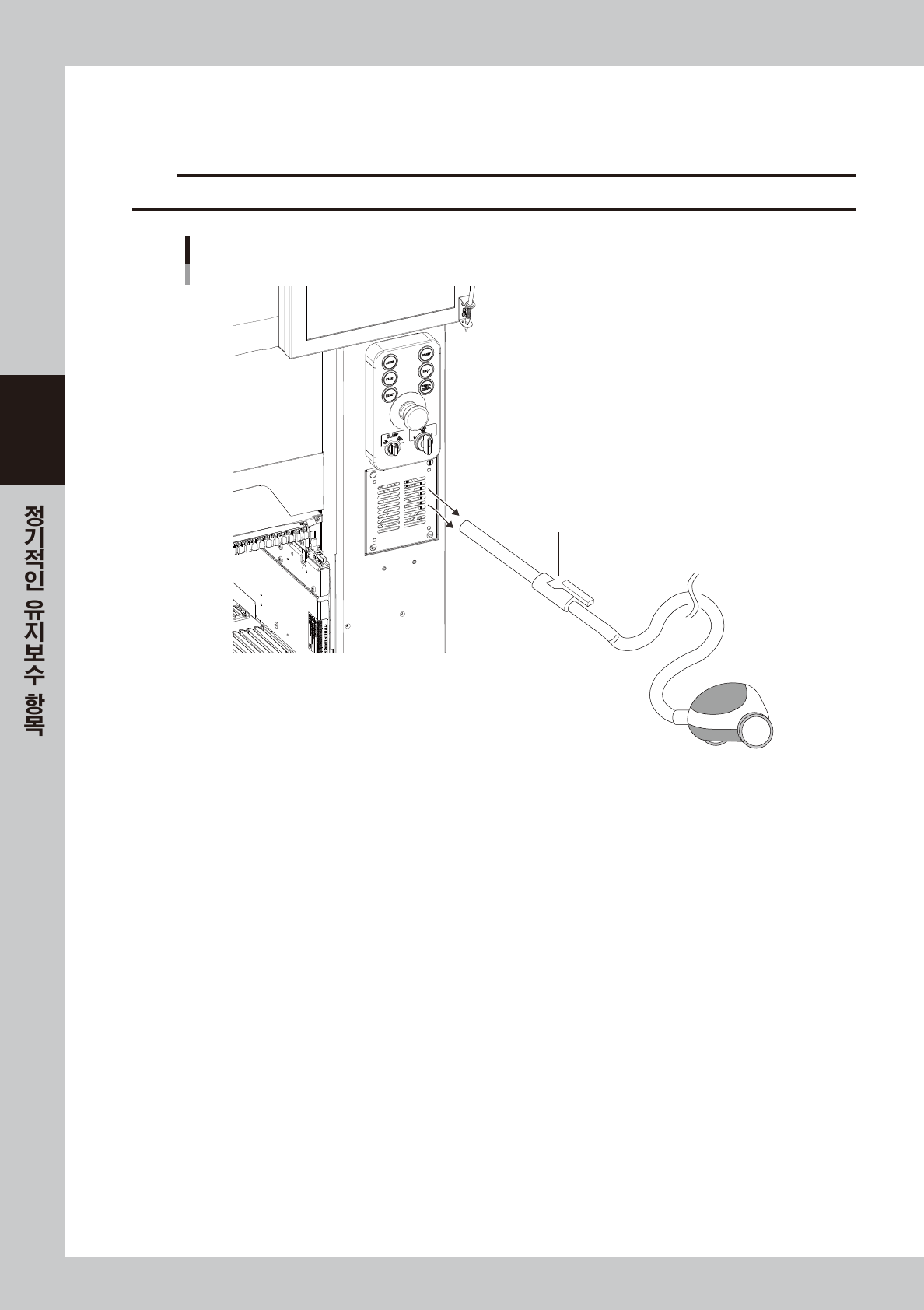

간이적인흡기팬필터의청소
전술에서는 , 정기적으로 실행하는 필터의 청소방법에 대해서 설명했습니다만 , 간이적인 방법으로 가정용 청소기를 사용
해서 필터 커버로 부터 먼지를 흡인하는 방법도 있습니다 .
c
주의
자동운전중에는 ,청소하지마십시오 .
간이 흡기팬 필터의 청소
가정용 청소기
57347-KM K-00
